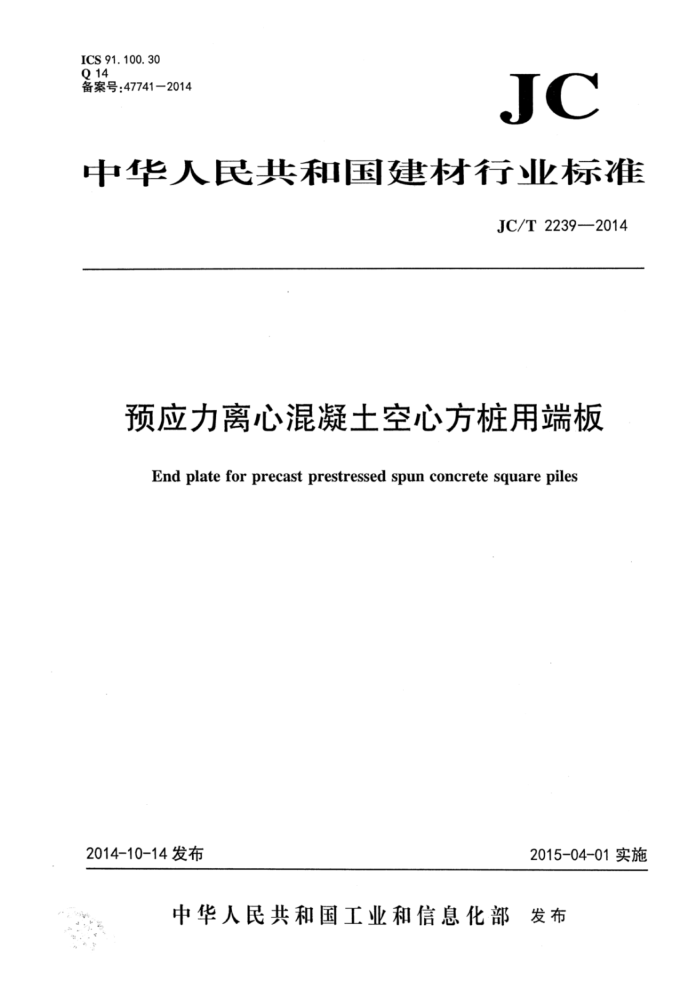

ICS 91.100.30 Q14 备案号：47741—2014
JC
中华人民共和国建材行业标准
JC/T 2239—2014
预应力离心混凝土空心方桩用端板
Endplateforprecastprestressedspunconcretesquarepiles
2014-10-14发布
2015-04-01实施
中华人民共和国工业和信息化部 发布 JC/T22392014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国水泥制品标准化技术委员会(SAC/TC197)归口。 本标准负责起草单位：嘉兴学院管桩应用技术研究所、百盛联合建设集团有限公司、上海中技桩业
股份有限公司。
本标准参加起草单位：苏州混凝土水泥制品研究院有限公司、嘉兴市产品质量监督检验所、杭州金鑫新型建材制造有限公司、上海文丽五金有限公司、浙江中圆管桩有限公司、盐城市同力新型建材有限公司、驻马店市新创业管桩附件有限公司、建华建材（中国)投资有限公司、海盐汇祥新型建材科技有限公司、温岭市宏茂金属制品有限公司、浙江永和建材有限公司、玉田县鑫日升模具材料有限公司、常熟市永基建材制品有限公司、温州一中建设有限公司、温州中海建设有限公司、绍兴起重机总厂
本标准主要起草人：蒋元海、袁庆元、盛金喜、刘红飞、吴国祥、江明、储文彬、俞晓东、李全民、 朱群芳、张修宇、陈巧、肖桂宗、颜仁贤、汪俊、熊厚仁、屈志明、刘治国、潘一中、林勇、钱晓阳、 林显萍、宋金英。
本标准为首次发布。 JC/T2239—2014
预应力离心混凝土空心方桩用端板
1范围
本标准规定了预应力离心混凝土空心方桩用端板的术语和定义、规格和标记、要求、试验方法、检验规则、标志和产品合格证以及贮存、包装和运输。
本标准适用于预应力离心混凝土空心方桩用端板（以下简称端板）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T222钢的成品化学成分允许偏差 GB/T223.5钢铁酸溶硅和全硅含量的测定还原型硅钼酸盐分光光度法 GB/T223.59钢铁及合金磷含量的测定铋磷钼蓝分光光度法和锑磷钼蓝分光光度法 GB/T223.64 钢铁及合金锰含量的测定火焰原子吸收光谱法 GB/T 223.72 钢铁及合金硫含量的测定重量法 GB/T 223.86 5钢铁及合金总碳含量的测定感应炉燃烧后红外吸收法 GB/T228.1全 金属材料拉伸试验第1部分：室温试验方法 GB/T 229 金属材料夏比摆锤冲击试验方法 GB/T700—2006石 碳素结构钢 GB/T1804—2000 一般公差未注公差的线性和角度尺寸的公差(eqvIS02768-1:1989) GB/T 2975 钢及钢产品力学性能试验取样位置及试样制备 GB/T 4336 碳素钢和中低合金钢火花源原子发射光谱分析方法（常规法） GB/T 20066 钢和铁化学成分测定用试样的取样和制样方法 JC/T 2029 预应力离心混凝土空心方桩
3术语和定义
下列术语和定义适用于本文件。
3. 1
端板endplate 先张法预应力混凝土桩两端用于生产中预应力张拉锚固和施工中连接的钢件称为端板。
3. 2
预应力离心混凝土空心方桩用端板endplateforprecastprestressedspunconcretesquarepiles 预应力离心混凝土空心方桩两端使用的端板（代号SEP，见图1）。
4规格和标记
1 JC/T2239—2014
4.1规格
端板按边长分为250mm、300mm、350mm、400mm、450mm、500mm、550mm、600mm等规格。经供需双方协商，也可生产其他规格的端板。 4.2结构尺寸
端板的外形结构和基本尺寸应符合图1和表1的规定。预应力钢筋配筋应符合JC/T2029或设计图纸的规定要求。
1I 8
5
o
C
ts
1I Bp B
N放大
120°
0
2-
[, 0)
3-3
M放大
22
说明： B 一端板边长； D 一端板内径； B, 预应力钢筋中心距；
h;——锻头锚孔孔深；
一一预应力钢筋孔与螺纹孔距离：
fo-
一焊接坡口深度： H——焊接坡口宽度；
一端板厚度； d,- 预应力钢筋孔直径； d2- 一镦头锚孔直径：注：图中R的取值应根据空心方桩生产企业钢模情况在0mm~35mm范围内调整。
.
一桩套箍与端板搭接长度；
h-
一桩套箍与端板搭接高度。
ar"
-
图1端板的外形结构示意图
2 JC/T2239—2014
单位为毫米
表1 端板的基本尺寸
预应力钢筋公称直径
di 8 10 12 14
d2 15 18 20 23
hi 5 6 6. 5 8
fo 25 25 25 28
ts 16 18 20 24
7. 1 9. 0 10.7 12. 6
4.3标记
根据边长、厚度、内径、预应力钢筋直径和数量进行标记：
边长×厚度×内径
JC/T2239—2014
SEP
预应力钢筋数量×预应力钢筋直径
示例：边长为500mm、厚度为20m、内径为300mm、预应力钢筋为12根Φ10.7mm的端板的标记为：
SEP 500×20×300 JC/T2239—2014
12 ×10.7
5要求
5.1 端板材料 5.1.1端板材质宜符合GB/T700一2006中Q235B的有关规定，端板材料的力学性能应符合表2的规定端板材料的化学成分（熔炼分析)应符合表3的规定。
表2端板材料的力学性能
屈服强度ReH
(20℃时V型缺口)冲击吸收功
抗拉强度Rm
断后伸长率A
MPa ≥225
MPa 370~500
J ≥27
≥26%
表3 端板材料的化学成分
化学成分质量分数
c
Si ≤0.35%
Mn ≤1.40%
S ≤0.045%
P ≤0.045%
0.14%~0.22%
5.1.2用于特殊要求的空心方桩，也可采用其他材质的端板， 但应通过技术鉴定或技术评审，并满足相关要求。 5.1.3端板制造不得采用铸造工艺。 5.2外观质量
端板不得有可见裂纹、麻点、毛刺等缺陷。 5.3尺寸允许偏差
