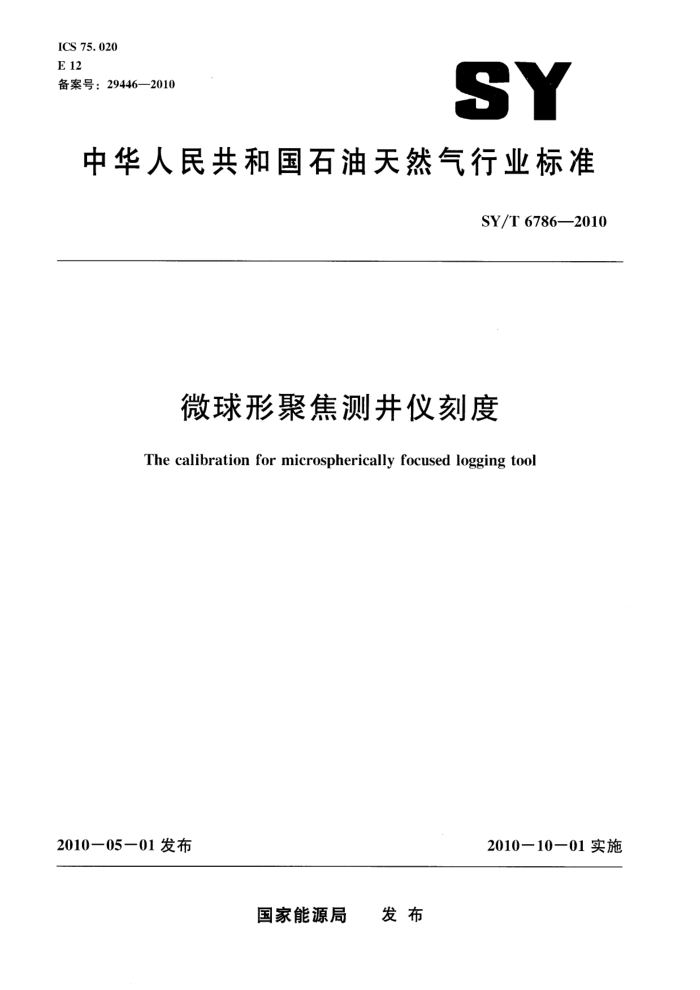

ICS 75. 020 E 12 备案号：29446—2010
SY
中华人民共和国石油天然气行业标准
SY/T 6786-—2010
微球形聚焦测井仪刻度
The calibration for microspherically focused logging tool
2010一10一01实施
2010一05一01发布
国家能源局 发布 SY/T 6786—2010
目 次
1
前言
............
范围 2 刻度设备及要求 3刻前准备 4 车间刻度 5现场刻度及校验 6刻度结果的验证及要求附录A（资料性附录） 微球形聚焦测井仪刻度记录卡
1
.....-....

.......
.-..
SY/T 6786--2010
前言
本标准的附录 A 为资料性附录本标准由石油测井专业标准化技术委员会提出并归口。 本标准主要起草单位：中原石油勘探局地球物理测井公司。 本标准参加起草单位：中国石化集团胜利石油管理局测井公司、中国石油集团测井有限公司。 本标准主要起草人：李玲、任占云、黄书坤、宋荣威、任峰、吴继凡、纪行全、姚威。
I SY/T 6786-2010
微球形聚焦测井仪刻度
1范围
本标准规定了微球形聚焦测井仪刻度设备要求、刻前准备、车间刻度、现场刻度及校验、刻度结果的验证及要求。
本标准适用于微球形聚焦测井仪的车间刻度和现场校验。 2刻度设备及要求 2.1微球聚焦测井仪器
仪器应处于完好状态。 2.2微球聚焦测试面板
测试面板应和被刻度的微球聚焦测井仪器配套使用。 2.3刻度夹
刻度夹弹性良好，与仪器连接时的接触电阻应不大于0.22。 2.43位半及以上数字万用表
应选择3位半及以上精度的数字万用表，且数字万用表应定期检验， 2.5井径规
大、小井径规各一个，内径尺寸分别为30cm 和20cm。 2.6标准地层模拟盒
模拟盒各挡数据见表1。
表1 模拟盒挡位地层电阻率标称值
2挡 2. 0
3挡 20. 0)
4挡 200.0
5挡 1 000.0
项目冲洗带电阻率Rx
1挡 0. 2
2.m 泥饼电阻率Rmc
0. 68
1. 31
3. 64
0. 2
Q:m
3刻前准备 3.1给测试面板供电，用数字万用表测量面板输出电压，电压读值应符合技术要求。 3.2将测试面板控制开关分别置“低刻”、“高刻”位置，Rx输出应变化两个模 3.3将测试面板上的开关置“推靠”位置，将“推、收”开关分别置“推”、“收”挡，用数字万用表分别检测推开、收拢电压，电压值应符合技术要求。 3.4将测试面板校验开关置“低刻”状态，Rx及Rmc数值应符合仪器指标 3.5将测试面板校验开关置“高刻”状态，Rx及Rm数值应符合仪器指标。 4车间刻度 4.1下井仪器电阻率内刻度值 4.1.1连接下井仪器。
1
SY/T 6786—2010
4.1.2接通电源，给下井仪器供电。 4.1.3按动测试面板上的“低刻”开关，使下并仪器置“低刻”状态，记录测试面板上的低刻值，刻度值应符合仪器指标。 4.1.4按动测试面板上的“高刻”开关，使下井仪器置“高刻”状态，记录测试面板上的高刻值刻度值应符合仪器指标。 4.2下井仪器推靠检查 4.2.1将测试面板上开关置“推靠”位置。 4.2.2将推靠器的“推、收”开关置“收”位置，记录推靠臂收拢时间应小于60s。 4.2.3将推靠器的“推、收”开关置“推”位置，记录推靠臂张开时间应小于3s。 4.3井径刻度 4.3.1将测试面板上开关置“推靠”位置。 4.3.2收拢推靠臂，安装小井径规，张开推靠臂。 4.3.3执行井径测量，记录数据，井径测量值与标称值比较应在误差范围内。 4.3.4收拢推靠臂，安装大井径规，张开推靠臂。 4.3.5执行 4.3.3的操作。 4.4车间刻度检查 4.4.1将刻度夹固定在下井仪器的极板上，刻度夹触点与对应电极应接触良好，将刻度夹引线与模拟盒连接，接好地线。 4.4.2接通电源，按仪器技术要求给下井仪器供电。 4.4.3按动测试面板上的“测井”开关，将下井仪器置“测并”状态。 4.4.4拨动模拟盒上的电阻率挡位开关，记录各挡位所对应的测量输出值，将输出值与标称值相比较，其相对误差应小于5%。 5现场刻度及校验 5.1测前刻度 5.1.1下井仪器内刻度 5.1.1.1在井口按顺序连接马笼头及下井仪器。 5.1.1.2启动相应测井程序，选择仪器串，给下井仪器供电。 5.1.1.3执行内刻度程序，下井仪器依次置“低刻”、“高刻”状态。 5.1.1.4记录“低刻”、“高刻”测量值，其值与车间刻度值比较，应在误差允许范围内。 5.1.2井径刻度 5.1.2.1给推靠器供电。 5.1.2.2　执行 4.3.2～4.3.5 的步骤。 5.2测后校验 5.2.1完成测量后，执行5.1.1.1～5.1.1.3的步骤，记录“低刻”、“高刻”测量值，并与测前内刻度校验值进行比较，相对误差应小于5%。 5.2.2将仪器提出井口，给推靠器供电，按5.1.2的步骤进行测后井径外刻度检验，记录数据，并将刻度数据与测前刻度值进行比较，相对误差应小于5%。 6刻度结果的验证及要求 6.1刻度数据应详细记录，刻度误差应符合规定。刻度记录卡格式参见附录A。 6.2当刻度误差超过规定时，应调试仪器并重新刻度。 6.3刻度成功以后，刻度结果报质检部门检验、存档。 2 SY/T 6786—2010
附录A (资料性附录)
微球形聚焦测井仪刻度记录卡
微球形聚焦测井仪刻度记录卡格式见表A.1
表 A.1 微球形聚焦测井仪刻度记录卡
仪器型号
自编号
挡位电阻率
低刻 200.0
高刻 20). ()
Rxo
2:m 输出值电阻率 2m 输出值内径 cm 输出值
内刻度 Rme
3.30
0).33
刻
dh
度记录
挡位电阻率
2
3
5
0. 2
2. 0
20. 0 200. () 1000. (0)
2·m 输出值电阻率 2-m 输出值内径标称值
Rxo
外刻
0.2
0.68
1.31
3.64
度 Rmc
20
30
dr
cm 实际测量值
记录人
检验员
日期
Y
010Z—98L9 L/XS
