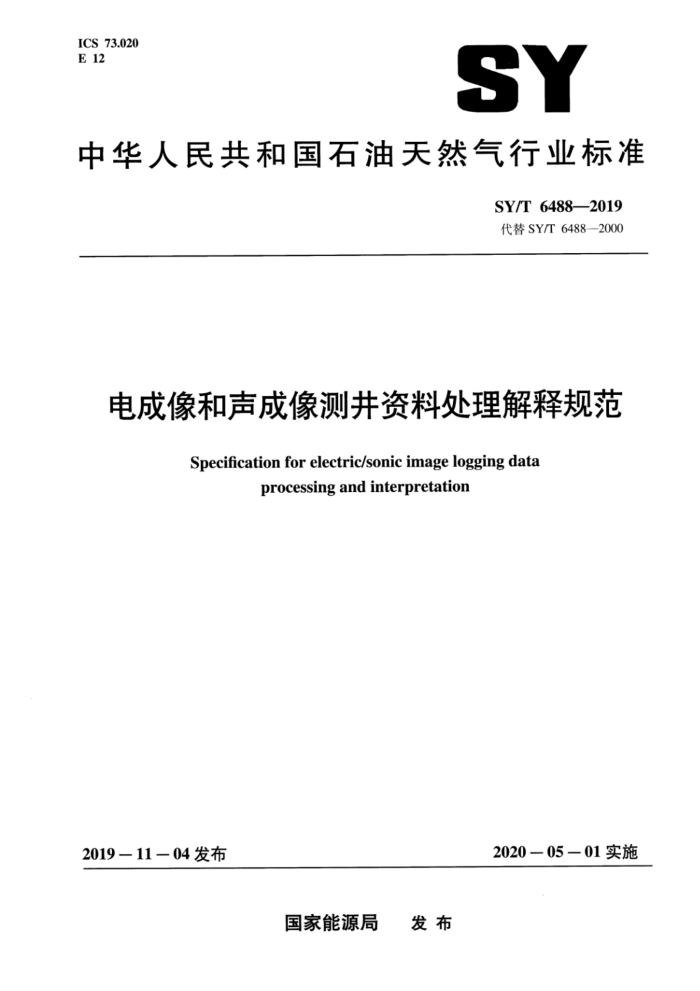

ICS 73.020 E 12
SY
中华人民共和国石油天然气行业标准
SY/T 6488—2019 代替SY/T6488—2000
电成像和声成像测井资料处理解释规范
Specification for electric/sonic image logging data
processing and interpretation
2020-05-01实施
2019-1104发布
国家能源局 发布 SY/T6488—2019
前 言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。 本标准代替SY/T6488—2000《电、声成像测井资料处理解释规范》，与SY/T6488—2000相比，
除编辑性修改外，主要技术变化如下：
修改了标准名称；修改了范围（见第1章，2000年版的第1章）修改了规范性引用文件（见第2章，2000年版的第2章）：删除了部分术语内容（见2000年版的3.1.1至3.1.13）；删除了缩略语（见2000年版的3.2）：增加了“视地层水电阻率频率谱”的术语和定义（见3.3）修改了资料收集（见4.1至4.3，2000年版的4.1）删除了电成像和声成像处理仪器类型（见2000年版的4.2.1和4.2.2）；修改了电成像资料处理内容（见5.1.1至5.1.10，2000年版的4.2.1）；修改了声成像资料处理内容（见5.2.1至5.2.6，2000年版的4.2.2）增加了资料处理成果检验（见5.3）：删除了图幅要求和出图格式（见2000年版的4.3和4.4）；修改了原标准的结构（见第6章，2000年版的第5章）；删除了资料解释说明（见2000年版的第5章）：修改了岩性及岩相解释内容（见6.1，2000年版的5.1）；修改了岩石构造解释内容（见6.2，2000年版的5.1.2.1），修改了层理、冲刷面、缝合线内容【见6.2.1、6.2.4、6.2.5，2000年版5.1.2.2的a】，b）、c)1 增加了块状构造、流纹构造、结核（见6.2.2、6.2.3、6.2.6）增加了古水流方向分析（见6.3）；增加了砂体加厚和延伸方向分析（见6.4）：增加了岩相分析（见6.5）$ 删除了裂缝解释及说明（见2000年版的5.2）：增加了裂缝分析章节及内容（见6.6）；修改了高阻缝和低阻缝（见6.6.1.1和6.6.1.2，2000年版的5.2.1.1和5.2.1.2）；修改了裂缝描述（见6.6.1.3，2000年版的5.2.2）增加了裂缝定量评价、诱导缝类型及特征内容（见6.6.2和6.6.3）；增加了孔洞分析内容（见6.7）：删除了图像解释的其他内容（见2000年版的5.4）；删除了表征地质特征的符号规格及颜色（见2000年版的第6章）：增加了视孔隙度频率谱分析和视地层水电阻率频率谱分析内容（见6.8和6.9）：增加了井旁构造分析内容（见6.10）；增加了地应力方向评价内容（见6.11）：修改了成像测井施工简况（见7.2，2000年版的7.2）；修改了成像测并质量评定（见7.3，2000年版的7.3）=
III SY/T6488—2019
修改了电成像测井分析内容（见7.4.1，2000年版的7.4.1）：修改了岩性分类和岩相划分（见7.4.1.1，2000年版的7.4.1.1）修改了构造描述（见7.4.1.2，2000年版的7.4.1.3）；修改了裂缝描述（见7.4.1.3，2000年版的7.4.1.2）；删除了溶孔、气孔分析（见2000年版的7.4.1.4）：增加了孔洞描述内容（见7.4.1.4）；增加了孔隙结构分析内容（见7.4.1.5）：增加了流体性质识别内容（见7.4.1.6）：修改了声成像测井分析内容（见7.4.2，2000年版的7.4.2》：删除了存在问题的分析和建议（见2000年版的7.5）；增加了结论（见7.5）；增加了解释报告格式（见7.6）；删除了报告印刷文本的幅面和格式（见2000年版的第8章）。
本标准由石油测井专业标准化委员会提出并归口。 本标准主要起草单位：中国石油集团测井有限公司长庆分公司、中国石油集团测井有限公司、中
海油田服务股份有限公司油田技术事业部、中国石油集团测井有限公司新疆分公司、中石化胜利石油工程有限公司测井公司。
本标准主要起草人：井素娟、周扬、张全恒、罗菊兰、陈义祥、崔维平、刘行军、龚爱华、李华锋、郭书生、赵鹏飞、张良、陈鸣。
IV SY/T6488—2019
电成像和声成像测井资料处理解释规范
1范围
本标准规定了裸眼井水基钻井液微电阻率扫描成像测井和井周声波成像测井资料处理和解释方法。 本标准适用于裸眼井水基钻井液微电阻率扫描成像测井（以下简称电成像）和井周声波成像测井
（以下简称声成像）资料的处理与解释。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
SY/T5132石油测井原始资料质量规范 SY/T5633石油测井图件格式 SY/T5945 5测井解释报告编写规范 SY/T6285 油气储层评价方法
3术语和定义
下列术语和定义适用于本文件。
3.1
视电阻率频率谱 resistivity spectrum 在碎屑岩储层中，将电成像测井电导率值经过常规测井浅电阻率曲线刻度后，在给定的窗长内进
行电阻率直方图频率统计，形成视电阻率频率谱。 3.2
视孔隙度频率谱apparentporosityspectrum 在孔洞型储层中，将电成像测井电导率值经过常规测井浅电阻率曲线刻度后，应用阿尔奇公式得
到每个深度点每条电阻率曲线的孔隙度值，在给定窗长内进行孔隙度值频率直方图统计，形成视孔隙度频率谱。 3.3
视地层水电阻率频率谱 apparent formation water resistivity spectrum 应用阿尔奇公式得到每个深度点每条电阻率曲线的视地层水电阻率值。在给定的窗长内进行视地
层水电阻率直方图频率统计，形成视地层水电阻率频率谱。
4资料收集
4.1区域地质资料
主要包括以下内容： SY/T 6488-2019
a）构造井位图、地质设计任务书及地质勘探开发报告。 b）油气藏类型和地质分层数据。 C）区域沉积、应力、裂缝等研究成果。 d）其他测井资料。
4.2邻井资料
主要包括以下内容： a）邻井测井和测试资料（测井成果图、测试层位、井下改造措施资料、油气水产量和水性质分
析资料等）。 b）其他相关资料。
4.3本井资料
主要包括以下内容： a）录井资料（岩屑录井、气测、钻井取心、井壁取心、钻时、钻井液滤液性质和类型等）。 b）钻井工程资料（钻头、套管数据，井喷、井漏井段，喷漏物质数量、性质，整跳卡钻、放空
部位，工程事故及处理措施情况等）。 c）本井其他测井资料。
5资料处理 5.1电成像资料处理 5.1.1 数据解编及质量检查
将测井原始数据转换为解释软件可识别格式，按照SY/T5132进行质量检查。 5.1.2数据预处理 5.1.2.1将电成像测井资料深度与其他测井资料进行深度匹配处理。 5.1.2.2 进行加速度校正：校正仪器测井速度不均匀而产生的图像错位。 5.1.2.3 将电扣深度对齐及重排，消除因仪器设计导致的电扣深度错位。 5.1.2.4 对极板间和极板内的数据进行均衡处理，改善图像效果。 5.1.2.5 进行自动增益校正，确保测量值正确反映地层电阻率信息。 5.1.2.6 剔除数据异常电扣，应用插值法进行失效电扣校正。 5.1.2.7 将电成像测井电导率值经过常规测井浅电阻率曲线刻度。 5.1.2.8 应用椭圆拟合的方法，得到极板方位、井眼中心参数和椭圆长短轴信息等。 5.1.3 图像生成处理 5.1.3.1 用有限色标表征图像提高对比度，包括静态和动态两种归一化方式。 5.1.3.2通过色度标定，将电扣测量值按一定关系刻度为像素的色彩等级进行图像增强，实现图像显示。 5.1.3.3实现图像的无缝拼接融合，消除动态图像的“色标台阶”现象。 5.1.3.4在处理井段内采用统一刻度处理图像生成静态图像。 5.1.3.5应用滑动窗口处理技术进行图像加强处理生成动态图像。 2
