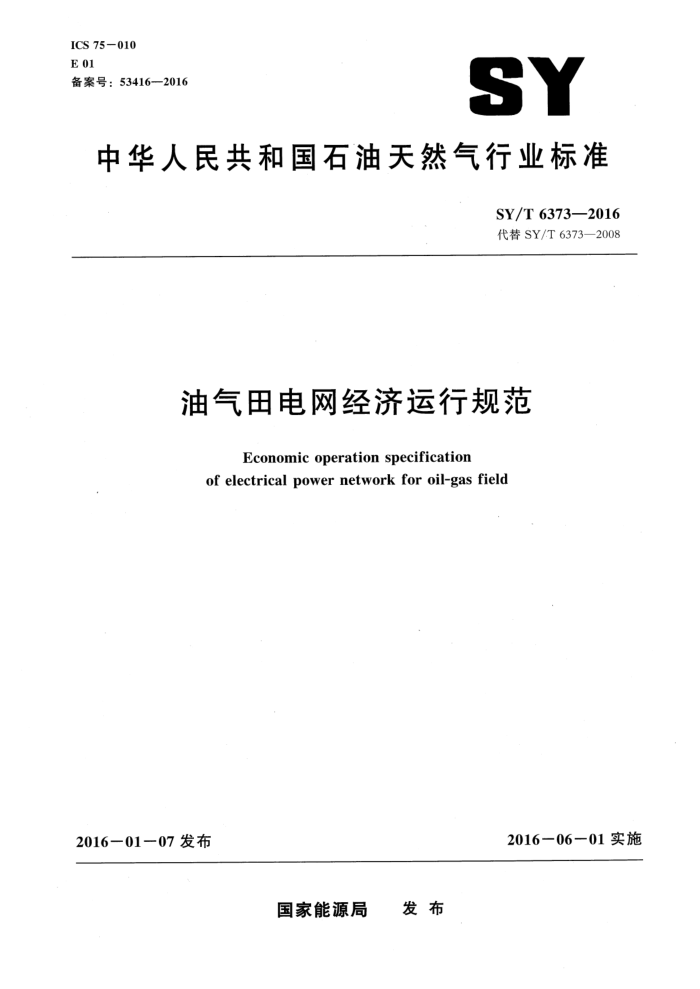

ICS 75--010 E 01 备案号：53416—2016
SY
中华人民共和国石油天然气行业标准
SY/T 63732016 代替 SY/T 6373—2008
油气田电网经济运行规范
Economic operation specification
of electrical power network for oil-gas field
2016—06—01 实施
201601－07 发布
国家能源局 发布 SY/T 6373—2016
目 次
前言
范围规范性引用文件 术语和定义变压器经济运行无功补偿要求与方式高压线路的经济运行 7　油气田电网运行控制附录A（资料性附录） 油气田电网无功优化补偿方法附录B（资料性附录）油气田电网运行方式优化方法
1
2
3
1
6 SY/T 6373--2016
前言
本标准按照GB/T 1.1一2009《标准化工作导则第1 部分：标准的结构和编写》给出的规则起草。
本标准代替SY/T6373-2008《油气田电网经济运行规范》。本标准与 SY/T 6373—2008 相比，除编辑性修改外，主要技术变化如下：
修改了“范围”（见第1章，2008年版的第1章）；修改了“规范性引用文件”（见第2章，2008年版的第2章）；修改了“术语和定义”的部分内容（见第3章，2008年版的第3章）； -增加了“变压器选用与改造”（见4.1)； -修改了“变压器经济运行基本要求”的部分内容（见4.2，2008年版的4.1）；整合了2008年版4.1和4.2.3的部分内容（见4.2，2008年版的4.1和4.2.3）； -修改了“单台变压器经济运行”的部分内容（见4.2，2008年版的4.2)； -增加了“多台变压器并列经济运行条件”等内容（见4.2)；整合了2008年版4.2.3和4.2.4的部分内容（见第4章，2008年版的4.2.3和4.2.4）； -增加了“双绕组变压器经济运行”等内容（见4.3)；删除了“两台变压器经济运行”（见2008年版的4.3）；增加了“三绕组变压器经济运行”（见4.4)；修改了“无功补偿要求与方式”的部分内容（见5.1和5.2，2008年版的5.1和5.2）；修改了“高压线路的经济运行”的部分内容（见6.1，2008年版的6.1)；删除了“高压线路的经济运行”的部分内容（见2008 年版的6.2)；增加了“油气田电网运行方式优化的方法”等内容（见6.2)；整合了2008年版7.3和第8章的部分内容（见7.3，2008年版的7.3和第8章）；修改了“油气田电网无功优化补偿方法”（见附录A)；增加了“油气田电网运行方式优化方法”（见附录B）。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由石油工业节能节水专业标准化技术委员会提出并归口。 本标准负责起草单位：东北石油大学。 本标准参加起草单位：中国石油天然气集团公司节能技术监测评价中心、中国石化节能监测中
心、中国海洋石油总公司节能减排监测中心、中海石油·（中国）有限公司深圳分公司、大庆油田有限责任公司、中国石油化工股份有限公司河南油田分公司。
本标准主要起草人：高丙坤、王秀芳、毕洪波、梁士军、闫敬东、王立三、邓晓辉、毛国成、吴晓东。
本标准代替了 SY/T 6373—2008。 SY/T6373—2008的历次版本发布情况为：
SY/T 6373—1998。
Ⅱ SY/T 6373—2016
油气田电网经济运行规范
1范围
本标准规定了陆上及海上油气田电网及变压器、线路的经济运行要求和评价指标。 本标准适用于陆上及海上油气田110（66）kV，35kV和10（6）kV电压系统。包括以下内容： a）110（66）kV变压器、35kV变压器、10（6）kV变压器。 b）110（66）kV线路、35kV线路、10（6）kV线路。 c）35kV电容器、10（6）kV电容器。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T12325电能质量　供电电压偏差 GB/T 13462　电力变压器经济运行 GB/T 16664　企业供配电系统节能监测方法 GB20052三相配电变压器能效限定值及能效等级 DL/T 985配电变压器能效技术经济评价导则 SY/T 5268油气田电网线损率测试和计算方法
3术语和定义
下列术语和定义适用于本文件。
3.1
油气田电网 electrical power network for oil-gas field 在油气田电力系统中，联系地区电源、油气田自备电厂和用户，用于输送和分配电能的设施和
设备。 3. 2
油气田电网经济运行 economic operation of electrical power network for oil-gas field 在保证安全生产和技术经济允许的条件下，通过无功补偿、变压器与负载的合理匹配、运行方式
的优化等技术改造措施，使油气田电网在低损耗状态下运行。
4变压器经济运行
4.1 变压器选用与改造 4.1.1 变压器选用
在保障安全的前提下，应按 GB20052和 DL/T 985选择高效节能型变压器。 SY/T 6373—2016
4.1.2变压器改造
变压器的改造应在技术经济可行的条件下进行。应按 GB/T 13462，DL/T 985 和本标准的规定，采用调换、更新或改造变压器等办法，使变压器经济运行。 4.2变压器经济运行基本要求
变压器经济运行的综合功率经济负载系数的上下限值，应在测试的基础上结合变压器的技术参数确定，测试应符合 SY/T 5268的规定。
变压器经济运行基本要求如下： a）应在安全、经济、合理的条件下，通过调整负载，使变压器在经济运行区的优选段内工作。 b） 在多台变压器并列运行的变配电所，应按负载变化规律，选择最佳组合方式运行。
多台变压器并列经济运行条件如下：
c）
1） 绕组联结组别应相同； 2）目 电压比应相等; 3）变压器并列运行时阻抗电压之差不应超过10%； 4）并列运行的变压器容量应尽可能相同或相近。
d） 新上110（66）kV/35kV/10）（6）kV变压器，当一次电压偏差变化较大时，宜采用有载调
压变压器。
4.3双绕组变压器经济运行 4.3.1双绕组变压器综合功率经济负载系数 4.3.1.1单台双绕组变压器综合功率经济负载系数按公式（1）计算：
Sec - Poz = △P, K。: △Q.
βz = S~Pkz-Pk K。·△Q
(1)
式中: βz -- -变压器综合功率经济负载系数； Sec- 变压器的经济负载，单位为千伏安（kV·A)； Sni -变压器的额定容量，单位为千伏安（kV·A）； Poz -变压器综合功率空载损耗，单位为千瓦（kW)； Pkz - -变压器综合功率额定负载损耗，单位为千瓦（kW)； △P- -变压器的空载有功损耗，单位为千瓦（kW)； △Pk- 变压器的短路有功损耗，单位为千瓦（kW）； K. -无功经济当量，单位为千瓦每千乏（kW/kvar）； △Q 变压器的空载无功损耗，单位为千乏（kvar）； △Qn 变压器额定负载时的无功损耗，单位为千乏（kvar）。
-
4. 3. 1. 2 阻抗电压相接近的多台双绕组变压器并列运行的综合功率经济负载系数按公式（2）计算：
βnz =
(2)
式中:
2 SY/T 63732016
βnz 阻抗电压相接近的多台双绕组变压器并列运行的综合功率经济负载系数； n- -变压器台数; Poz,i— -第i台变压器综合功率空载损耗，单位为千瓦（kW); Pkz,i一一第i台变压器综合功率额定负载损耗，单位为千瓦（kW）。 其中，并列运行变压器阻抗电压相接近的条件按公式（3）计算：
_ Ukm-Ux×100%
AUk = UkP
(3)
式中: AUk -变压器间阻抗电压的差，用百分数表示； Ukm 变压器最大阻抗电压的百分数； Ukx 变压器最小阻抗电压的百分数；
Ukp 并列运行方式中全部变压器阻抗电压百分数的平均值 4.3. 1.3 阻抗电压相差较大时多台双绕组变压器并列运行的综合功率经济负载系数按公式（4）计算：
....(4)
..
一
式中: BNDZ 阻抗电压相差较大时多台双绕组变压器并列运行的综合功率经济负载系数； Sn,i 一第i台变压器的额定容量，单位为千伏安（kV·A）： D;一一第i台双绕组变压器的负载分配系数。
4.3.2 双绕组变压器经济运行区的确定方法
双绕组变压器经济运行区的确定方法如下： a）双绕组变压器经济运行区的上限负载系数为1．下限负载系数为β。 b）双绕组变压器最佳经济运行区的上限负载系数为0.75，下限负载系数为1.33院。
4.4三绕组变压器经济运行 4.4.1三绕组变压器综合功率经济负载系数
三绕组变压器电源侧综合功率经济负载系数按公式（5）计算：
Poz
(5)
βyz1
Pkz1 (C2SiN) Pkz2 (C,Sin)2
Pkz3
S3N
S2N）
式中: βyzi 三绕组变压器电源侧综合功率经济负载系数； Pkz1 三绕组变压器电源侧综合功率额定负载损耗，单位为千瓦（kW）； P kz2 三绕组变压器二次绕组侧综合功率额定负载损耗，单位为千瓦（kW）; Pkz3 三绕组变压器三次绕组侧综合功率额定负载损耗，单位为千瓦（kW）； SiN 三绕组变压器电源侧的额定容量，单位为千伏安（kV·A）； S2N' 三绕组变压器二次绕组侧的额定容量，单位为千伏安（kV·A);
3 SY/T 6373—2016
S3N -三绕组变压器三次绕组侧的额定容量，单位为千伏安（kV·A)； C2 -三绕组变压器二次绕组侧的负载分配系数； C3 三绕组变压器三次绕组侧的负载分配系数。
4.4.2三绕组变压器综合功率最佳经济负载系数 4. 4. 2. 1 当各侧绕组容量相等时，变压器综合功率最佳负载系数按公式（6）至公式（8）计算：
Poz Pkz2 Pkz3
βzz1
(6)
Pkz23
P kz2 βzz2 Pkz23
Poz Pkz2 P kz3
(7)
F
Pkz23
Pkz3
βzz3 PkZ23 Poz
(8)
Pkz2 Pkz3 Pkz23
式中: βzz1 当各侧绕组容量相等时，三绕组变压器电源侧综合功率最佳经济负载系数； βzz2 ~ 当各侧绕组容量相等时，三绕组变压器二次绕组侧综合功率最佳经济负载系数； βzz3 -- -当各侧绕组容量相等时，三绕组变压器三次绕组侧综合功率最佳经济负载系数；
三绕组变压器二次绕组与三次绕组间综合功率额定负载损耗，单位为千瓦（kW）。
P kz23 4.4.2.2当各侧绕组容量不相等时，变压器综合功率最佳负载系数按公式（9）计算：
Poz Sin Pkz2 Pkz3
(9)
βzNZ1 =
Pkzi SiNPkz2 Sin Puzs
式中： βzNZ1 - 当各侧绕组容量不相等时，三绕组变压器电源侧综合功率最佳经济负载系数。
4.4.3负载侧绕组中一侧负载固定时三绕组变压器综合功率经济负载系数
当三绕组变压器的二次（或三次）负载固定时，一次侧及三次侧（或二次侧）的经济负载系数按公式（10）计算：
Pk723
Poz S
βrz1 = ^ Pkz13 S2N
(10)
βrz1一当三绕组变压器的二次（或三次）负载固定时，一次侧及三次侧（或二次侧）的经济负
载系数;
SF- 一三绕组变压器负载侧的视在功率，单位为千伏安（kV·A）; Pkz13 -三绕组变压器一次绕组与三次绕组间综合功率额定负载损耗，单位为千瓦（kW）。
4.4.4三绕组变压器经济运行区的确定方法
三绕组变压器经济运行区的确定方法如下：
4 SY/T 6373—2016
a）三绕组变压器电源侧经济运行区的上限负载系数为0.537βz1，下限负载系数为 z1。 b) 三绕组变压器电源侧最佳经济运行区的上限负载系数为1，下限负载系数为1.865βz1。
5无功补偿要求与方式
5.1油气田电网无功补偿应采用固定补偿与自动补偿相结合，以固定补偿为主；分散补偿与集中补偿相结合，宜以分散补偿为主。 5.2陆上油气田变电所二次侧功率因数应不小于0.9，海上油气田电网变压器二次侧功率因数应不小于0.85。 5.3油气田电网无功优化补偿方法参见附录A。
6高压线路的经济运行
6.1110（66）kV－10（6）kV线路导线截面积宜按经济电流密度选择，并以电压允许偏差值进行校验，校验应符合GB/T 12325的规定。 6.2应进行油气田电网运行方式的优化，方法参见附录B。
油气田电网运行控制
>
7.1/ 应按 GB/T 16664 的规定控制油气田电网达到经济运行状态。 7.2应根据无功功率就地平衡的原则控制多级电压无功功率的潮流分布，降低功率损耗。 7.3应进行油气田电网各种运行方式的潮流计算和线损率计算，线损率应符合以下要求：
a） 110（66）kV系统：包括110（66）kV输电线路和连接该线路的所有降压变压器，线损率
应不大于3%。 b）35kV系统：包括35kV输电线路和连接该线路的所有降压变压器，线损率应不大于4%。 c）10（6）kV系统：包括10（6）kV输电线路和连接该线路的所有降压变压器，线损率应不
大于6%。
