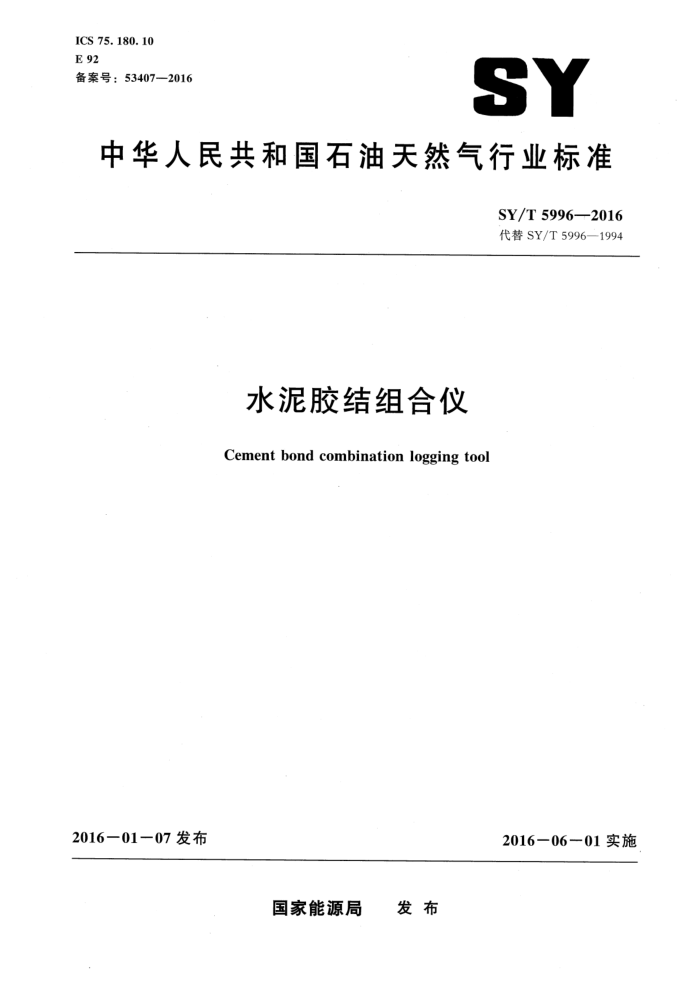

ICS 75. 180. 10 E 92 备案号：534072016
SY
中华人民共和国石油天然气行业标准
SY/T 5996—-2016 代替 SY/T 5996—1994
水泥胶结组合仪 Cement bond combination logging tool
2016—01－07 发布
2016一06一01 实施
国家能源局 发布 SY/T 5996—2016
目 次
前言 > 范围 2 规范性引用文件
组成 4 要求 4. 1 环境条件 4. 2 密封性能 4. 3 外观 4. 4 绝缘电阻 4. 5 技术指标
3
.......
P
喜
试验方法 5. 1 ·试验设备 5. 2 冲击试验 5.3 振动试验 5. 4 密封性能试验 5. 5 外观检查 5.6 绝缘电阻试验 5.7 水泥胶结仪试验 5.8 自然伽马仪试验 5. 9 套管接箍定位器试验检验规则 6. 1 出厂检验 6. 2 型式检验 6.3 型式检验项目及要求 6. 4. 型式检验抽样方案 6. 5 判定规则标志、包装、运输及贮存 7. 1 仪器标志 7.2 包装箱标志 7. 3 包装 7.4运输 7. 5 贮存附录A（资料性附录） CBL/VDL水泥胶结仪记录格式附录B（资料性附录) 扇区水泥胶结仪记录格式附录C (资料性附录) 自然伽马仪记录格式
5
3
........
........
.
6
....
....
7
6
6
8
9
1 SY/T 5996--2016
前言
本标准按照GB/T 1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准代替SY/T5996-1994《CBL组合仪技术条件》，与SY/T 5996—1994相比，除编辑性修
改外，主要技术变化如下：
一修改了规范性引用文件（见第2章）； -修改了要求条款中的最高工作温度和最高工作压力（见4.5.1和4.5.2，1994年版的4.2）。 本标准由石油仪器仪表专业标准化技术委员会提出并归口。 本标准起草单位：湖北江汉石油仪器仪表股份有限公司、中国石化股份有限公司江汉油田分公司
技术监督处。
本标准主要起草人：丁明、张辉、栾建民。
/ SY/T 5996-2016
4.2密封性能
仪器在额定工作压力和额定工作温度下，应无影响性能的变形，各密封部位应无渗漏现象。试验后，仪器工作应正常。 4.3外观
仪器外表面无机械损伤、无油污、无锈蚀，连接导线焊接良好，各连接部件无松动。 4.4绝缘电阻
仪器外壳与电缆之间的绝缘电阻值应大于20M2。 4.5技术指标 4.5.1 最高工作温度
仪器按最高工作温度分为：125℃，155℃，175℃和200℃四种规格。 4.5.2 最高工作压力
仪器按最高工作压力分为：60MPa，80MPa，100MPa 和140MPa四种规格。 4.5.3水泥胶结仪技术指标
声幅误差：±5%。 4.5.4自然伽马仪技术指标
涨落误差：±5%。 4.5.5套管接箍定位器技术指标
按测井速度，用铁器在套管接箍定位器的外壳上方左右滑动，套管接箍定位器输出电压峰峰值应有显著的变化，其幅值应不小于2V。
5试验方法
5.1试验设备
试验设备包括：
4位半数字万用表; 100MHz数字存储式双踪示波器；烘箱；直流稳压电源；高温高压试验装置； 5.5in 标准刻度筒； -注水泵; 单芯电缆模拟器（5000m）；数控测井系统；全自动定标器；
2 SY/T 5996-—2016
冲击试验台; -振动试验台; 兆欧表（直流）。
5.2冲击试验
按 4.1.1的要求和GB/T 2423.5规定的方法进行冲击试验，试验后仪器应能正常工作。 5.3振动试验
按4.1.2的要求和GB/T2423.10）规定的方法进行振动试验，试验后仪器应能正常工作。 5.4密封性能试验
将仪器置于高温高压试验装置内，启动试验装置。按4.5.1的规定施加温度至最高工作温度，按 4.5.2的规定施加压力至最高工作压力，稳定3()min。取出仪器降温至60)℃以下后进行检查，应符合 4.2的要求。 5.5外观检查
目测检查仪器的外观，应符合4.3的要求。 5.6绝缘电阻试验
按GB/T15479一1995中5.3的规定，用兆欧表测试仪器的绝缘电阻值（不适宜经受本试验的元件应在试验期间断开），应符合 4.4 的要求。 5.7水泥胶结仪试验 5.7.1水泥胶结仪的连接
将水泥胶结仪的声系部分放人标准刻度筒中，并将刻度筒封盖拧紧，向刻度筒中注入自来水，排尽筒内空气。
将水泥胶结仪的电路部分置于烘箱内，用软连接线与接箍定位器、自然伽马仪和遥测筒相连，然后经电缆模拟器与数控测井系统联机。由数控测井系统向仪器供电，按仪器制造商的技术要求调整各接收器的首波幅度基值 5.7.2声幅误差试验
运行数控测井系统应用程序进行模拟测井（采用时间驱动方式），启动烘箱，按下列条件分别进行试验：
a） 在室温条件下，仪器工作15min。 b）由室温逐渐加温至最高工作温度。 c）在最高工作温度下，恒温30min。 检查水泥胶结仪在常温、升温、最高工作温度三个试验过程中，通过数控测井系统记录的试验曲
线，将数据记录在校验记录表中（参见附录 A和附录B）。按公式（1）计算仪器的声幅误差，结果应满足4.5.3的要求。
-A-A×100% Afp
5=
(1)
式中：
3 SY/T 5996—2016
8- 一 -声幅误差; A- 首波声幅测量值，单位为毫伏（mV）; Atp- 声幅理论值，单位为毫伏（mV）。
5.8　自然伽马仪试验
将自然伽马仪放人烘箱内，并与直流稳压电源、示波器和全自动定标器等连接。当仪器正常工作后，启动烘箱加热。
试验在温度由室温升到最高工作温度，再由最高工作温度回到室温的过程中进行，从室温开始（温度试验点不少于3点）。当温度达到热平衡后，记录该温度试验点下全自动定标器的输出值，每间隔5min记录一次，共12组数据（参见附录C）。按公式（2）计算伽马仪涨落误差，结果应符合 4.5.4 的要求。
m={=f×100%
(2)
X
式中: Om- 自然伽马仪涨落误差； f- 在本底时，全自动定标器的输出平均值，单位为计数率（cps)； f 在本底时，全自动定标器的输出极大值，单位为计数率（cps）。
一
5.9套管接箍定位器试验 5.9.13 套管接箍定位器的连接
将套管接箍定位器电缆缆芯通过模拟电缆器和取样电阻接电源正极，其外壳接电源负极并与示波器连接。 5.9.2室温试验
接通电源，用直径6mm～10mm铁棒在套管接箍定位器外壳上方30mm±5mm处，以130mm/s~ 160mm/s的速度沿轴向作匀速往返滑动。用示波器观察套管接箍定位器输出电压信号，应符合4.5.5的要求。 5.9.3高温试验
将套管接箍定位器平放在烘箱内，用绝缘垫与金属器件隔开，按5.9.1的方式连接，接通电源。 开启烘箱，升温至最高工作温度，恒温30min，按5.9.2的方法进行试验。用示波器观察套管接箍定位器输出电压信号，应符合4.5.5的要求。
6．检验规则
6.1 出厂检验
每套仪器均应进行出厂检验，检验项目及要求见表1。 6.2型式检验
有下列情况之一，应进行型式检验：
新产品的试制定型鉴定；
4 SY/T 5996-2016
正式生产后，结构、材料、工艺有较大改变； -连续或累积生产50套后；仪器停产2年以上，恢复生产时；出厂检验结果与上次型式检验有较大差异时；国家质量监督机构提出进行型式检验要求时。
6.3型式检验项目及要求
型式检验项目及要求见表1。 6.4型式检验抽样方案
型式检验抽样方案见表2。 6.5判定规则 6.5.1出厂检验项目全部合格后，方可出厂 6.5.2型式检验中某一项不合格时，允许修复后重新检验，复检合格，通过型式检验。仍有不合格项目，则判定该批仪器型式检验不合格。
表1检验项目表技术要求
检验类别
检验项目
试验方法
出厂检验 O: 0 0 . 0 .
型式检验
冲击试验振动试验密封性能试验外观检查绝缘电阻试验水泥胶结仪试验自然伽马仪试验套管接箍定位器试验 “○”表示可不检验项目。 “●”表示应检验项目。
4. 1. 1 4. 1. 2 4. 2 4. 3 4. 4 4. 5.3 4. 5. 4 4. 5. 5
5. 2 5. 3 5. 4 5. 5 5.6 5.7 5.8 5. 9
●b . . . . . . .
. .
表2型式检验抽样方案
单位为套
批量大小 1～3 4～16 17～52
最小样品数
最大样品数
全部
全部 9 15
4
5
