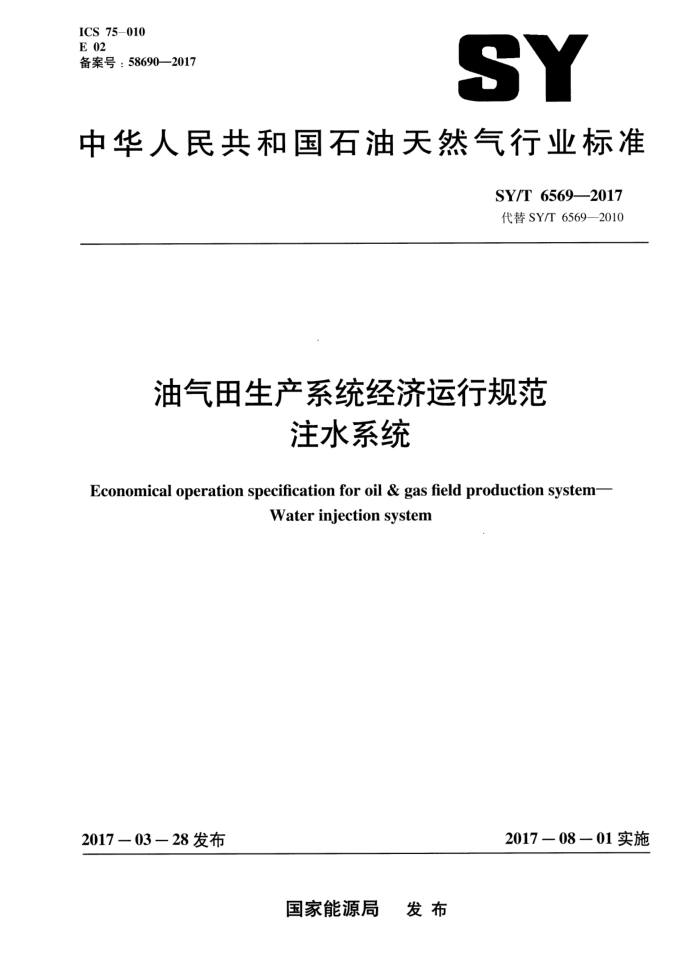

ICS 75-010 E 02 备案号：58690—2017
SY
中华人民共和国石油天然气行业标准
SY/T 6569-2017 代替 SY/T 6569—2010
油气田生产系统经济运行规范
注水系统
Economical operation specification for oil & gas field production system-
Water injection system
2017—08—01实施
2017—03一28 发布
国家能源局 发布 SY/T 6569—2017
目 次
前言 1 范围 2
II
规范性引用文件 术语和定义 4 系统经济运行技术要求 5系统经济运行管理要求 6系统经济运行评价参考文献·
3
2
2
.........
3
4 SY/T 6569—2017
前言
本标准按照GB/T 1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准代替 SY/T 6569—2010《油田注水系统经济运行》，与SY/T 6569—2010 相比，除编辑性修改外，主要技术变化如下：
标准名称由《油田注水系统经济运行》改为《油气田生产系统经济运行规范注水系统》；删除了术语“油田注水系统”“泵管压差”和“油田注水系统经济运行”及其定义（见2010 年版的3.1，3.3和3.9）；删除了术语“回流损失率”“输差损失率”“注水阀组损失率”“注水管线损失率”“单位注水量电耗”及其定义和计算方法（见2010年版的3.4，3.5，3.6，3.7，3.8，6.2.3，6.2.4, 6.2.5，6.2.6 和 6.2.7); 修改了术语“注水泵机组”的定义（见3.1，2010年版的3.2）；
一增加了术语“注水系统经济运行”及其定义（见3.2）； -增加了术语“泵出口阀节流损失率”及其定义（见3.3）；
根据电动机的类型细化了电动机额定效率的要求（见4.1.1，2010年版的4.1.2）； -删除了选配及更换电动机的要求（见2010年版的4.1.4）；删除了注水泵类型选择的推荐做法（见2010年版的4.2.1，4.2.2）；修改了往复泵额定效率的要求（见4.2.1，2010年版的4.2.4）；删除了系统的管理与维护的相关要求（见2010年版的第5章）；增加了系统经济运行的管理要求（见第5章）；修改了系统经济运行的评价方法（见第6章，2010年版的第6章）。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由石油工业节能节水专业标准化技术委员会提出并归口。 本标准起草单位：东北石油大学、中国石油天然气集团公司节能技术监测评价中心、中国石油
天然气股份有限公司长庆油田分公司、中国石化节能监测中心、中国石油天然气股份有限公司吐哈油田分公司、中国石油化工股份有限公司中原油田分公司、中国石油天然气股份有限公司大港油田分公司。
本标准主要起草人：徐秀芬、梁士军、廉守军、曹莹、王林平、魏立军、王晓东、成庆林、艾秋顺、马晓鹏、杨良杰、李鹏、侯永强、张雪松。
本标准代替了 SY/T 6596-2010。 SY/T6569—2010的历次版本发布情况为：
SY/T 6569—2003。
II SY/T 6569-2017
油气田生产系统经济运行规范
注水系统
1范围
本标准规定了注水系统经济运行的技术要求、管理要求和评价方法。 本标准适用于陆上油气田由电动机驱动注水泵的注水系统。 海上油田可参照执行。
2　规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 12497三相异步电动机经济运行 GB 17167用能单位能源计量器具配备和管理通则 GB 18613中小型三相异步电动机能效限定值及能效等级 GB19762清水离心泵能效限定值及节能评价值 GB/T 20901石油石化行业能源计量器具配备和管理要求 GB 30254高压三相笼型异步电动机能效限定值及能效等级 GB/T 31453 油田生产系统节能监测规范 GB/T 33653 油田生产系统能耗测试和计算方法 JB/T 9087 油田用往复式油泵、注水泵
3术语和定义
GB/T 33653，GB/T31453界定的以及下列术语和定义适用于本文件。
3.1
注水泵机组 water injection pump set 由控制装置、电动机、传动装置和注水泵组成的机组。
3.2
注水系统经济运行 economical operation for water injection system 在满足注水要求、安全运行的前提下，通过优化设计、技术改进和科学管理，使注水系统在高
效、低耗状态下运行。 3.3
泵出口阀节流损失率losing-ratio of throttle in discharge valve of pump 离心式注水泵输出功率与泵出口调节阀后功率之差与泵输出功率的比值，也称离心式注水泵节流
损失率（简称节流损失率），用百分数表示。
注：改写GB/T 31453—2015，定义3.3。
1 SY/T 6569—2017
4系统经济运行技术要求 4.1电动机 4.1.1中小型三相异步电动机的额定效率应达到GB 18613的要求，大中型高压三相笼型异步电动机的额定效率应达到GB 30254 的要求，其他类型电动机的额定效率应达到有关国家标准和行业标准的要求。 4.1.2中小型三相异步电动机的运行应符合GB/T12497的相关要求，其他类型电动机的运行应符合有关国家标准和行业标准的要求。 4.2注水泵 4.2.1离心泵的额定效率应符合GB 19762 的规定，往复泵的额定效率应符合 JB/T 9087的规定。 4.2.2应根据注水水质以及注水泵耐腐、防垢、抗磨的要求，合理选择注水泵材质。 4.2.3多机组系统并联运行时，应采用等扬程特性的泵；串联运行时，应采用等流量特性的泵。 4.2.4应对在用的低效注水泵进行更换或技术改造，提高泵的运行效率。 4.3　注水管网 4.3.1宜从以下方面对注水管网进行优化设计：
注水站应尽量布置在所辖注水区块的负荷中心位置。 宜使系统在经济流速下运行。 -尽量减少90°弯管、管接头、三通、阀门等管件，以及流通截面突变的管件。
一分管与总管连接，宜采用斜交连接代替直交连接。
弯管曲率半径应不小于管道直径的1.25倍。
4.3.2宜对注水管线进行防腐和防结垢处理。 4.3.3 注水干线的阻力损失宜控制在 1.0MPa 以内。 4.3.4 当注水压力和注水量发生变化时，应及时对注水管网进行调整改造。 4.3.5 应保证阀门等部件正常工作。 4.3.6应避免管网泄漏。 4.4注水系统 4.4.1在选用电动机、泵等设备时，应优先选用通过国家或行业技术部门认证的节能产品。 4.4.2 2宜采用仿真模拟软件对系统进行优化设计，提出经济运行方案。 4.4.3注水泵的流量应与实际所需注水量相匹配，不宜采用回流、节流方式调节流量。 4.4.4对于离心式注水泵，可采用更换泵、加减级、车削叶轮、调速等措施，对于往复式注水泵，可采用更换泵、更换柱塞和缸套、调速等措施，在满足注水要求的同时，使系统达到经济运行。 4.4.5若系统内注水井的注水压力差别较大，宜采用分压注水工艺；个别高压井宜采用局部增压注水工艺。对于边远或零散的注水井，可采用分散注水工艺。
5系统经济运行管理要求
5.1应建立完善注水系统的经济运行管理相关规章制度和操作规程 5.2应建立注水系统的运行日志和设备的启停、检查与维修记录档案。 5.3能源计量器具的配备和管理应符合GB 17167，GB/T 20901的相关规定。 5.4在系统运行过程中应按有关规定检查和测试电量、压力、流量等参数。在技术及经济条件允许 2 SY/T 6569—2017
的情况下，宜采用在线监测方式。 5.5应对注水系统定期进行能耗测试，测试方法应符合 GB/T 33653 的规定。 5.6应根据管网结垢情况，及时对管网进行清垢处理或更换管线。 5.7对未达到经济运行要求的系统，应组织相关技术人员和管理人员对其进行诊断，并做出评估报告。报告内容应包括系统运行概况、检测方法与数据分析、提高能效的改进措施等。实施改进措施后，应对改进效果进行检测评估。 5.8应对管理和操作人员进行经济运行培训。
6系统经济运行评价 6.1 计算
注水泵机组效率、泵出口阀节流损失率、注水系统效率的测试与计算应按 GB/T 33653 的规定执行。 6.2设备评价 6.2.1中小型三相异步电动机的额定效率大于或等于GB 18613中规定的能效限定值，则认定设备选型经济；额定效率小于GB18613中规定的能效限定值，则认定设备选型不经济。 6.2.2高压三相笼型异步电动机的额定效率大于或等于GB 30254中规定的能效限定值，则认定设备选型经济；额定效率小于GB30254中规定的能效限定值，则认定设备选型不经济。 6.2.3其他类型电动机的选型评价方法如下：
一对于国家或行业已发布相关节能产品目录的情况，如果选择节能产品目录中的产品，则认定设备选型经济；否则认定设备选型不经济。 对于国家或行业未发布相关节能产品目录但已发布相关淘汰产品目录的情况，如果未选择列人淘汰产品目录中的产品，则认定设备选型经济；否则认定设备选型不经济。 对于国家或行业未发布相关节能产品目录且未发布相关淘汰产品目录的情况，则认定设备选型经济。
6.2.4离心式注水泵的额定效率大于或等于GB19762中规定的能效限定值，则认定设备选型经济；额定效率小于GB19762中规定的能效限定值，则认定设备选型不经济。 6.2.5往复式注水泵的额定效率符合JB/T9087的规定，则认定设备选型经济，否则认定设备选型不经济 6.3机组评价
机组效率大于或等于GB/T31453中规定的注水泵机组效率的限定值，则认定机组运行经济；机组效率小于注水泵机组效率的限定值，则认定机组运行不经济。 6.4　站内管网运行评价
节流损失率小于GB/T 31453中规定的限定值，则认定站内管网运行经济，否则认定为不经济。 6.5系统运行评价 6.5.1设备、机组、站内管网中有一项被认定为不经济，则认定注水系统运行不经济。 6.5.2设备、机组、站内管网都被认定为经济时，如果系统效率大于或等于GB/T 31453中规定的节能评价值，则认定注水系统运行经济；如果系统效率大于或等于GB/T31453中规定的限定值且小于节能评价值，则认定注水系统运行合格；如果系统效率小于GB/T 31453中规定的限定值，则认定注水系统运行不经济。
3 SY/T 6569—2017
参考文献
[1] GB/T 13469—2008 ：离心泵、混流泵、轴流泵和旋涡泵系统经济运行
