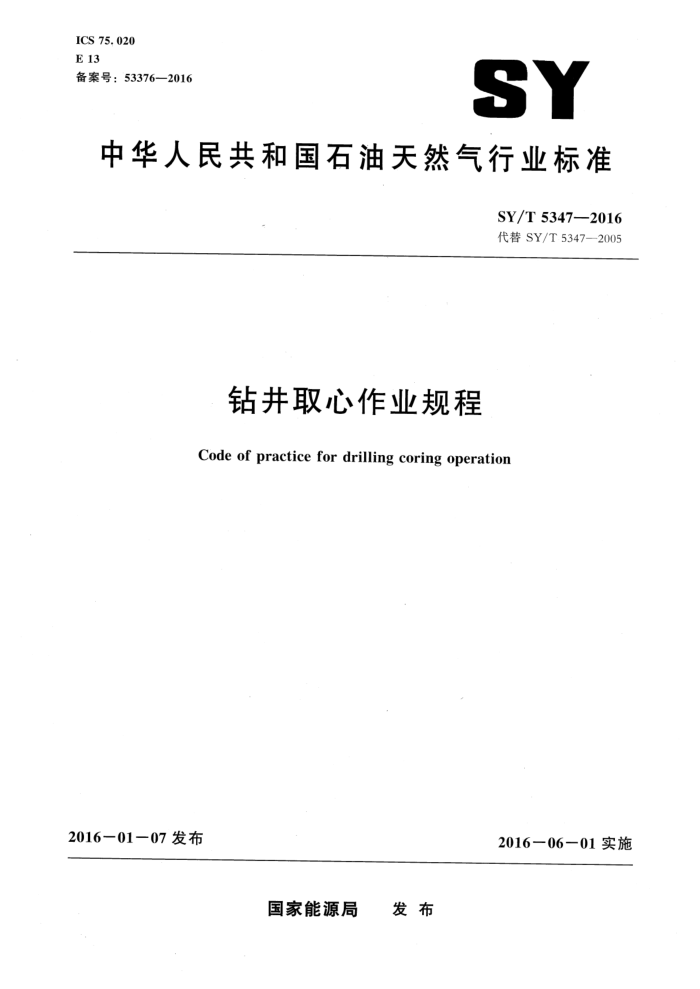

ICS 75. 020 E 13 备案号：53376—2016
SY
中华人民共和国石油天然气行业标准
SY/T 5347—2016 代替 SY/T.5347—2005
钻井取心作业规程 Code of practice for drilling coring operation
2016—01—07 发布
2016－06－01 实施
国家能源局 发布 SY/T 5347—2016
目 次
前言
范围 2 规范性引用文件 3 术语和定义
1
工具分类及型号表示方法设计与方案
4
5
6 取心准备
工具检查 8 下钻钻进
7
9
10 割心· 11 起钻· 12 岩心出筒· 附录A（资料性附录） 随钻取心作业规程 SY/T 5347--2016
前言
本标准按照GB/T 1.1-2009《标准化工作导则第 1部分：标准的结构和编写》给出的规则起草。
本标准代替SY/T 5347—2005《钻井取心作业规程》。与SY/T 5347-—2005相比，主要技术变化如下：
修改了取心工具分类及型号表示方法（见第4章）; 修改了油基密闭液技术要求指标（见表1); 删除了水基密闭液技术要求指标（见2005年版的表3）； -修改了工具检查部分技术要求，并独立形成一章（见第7章)；修改了取心工具外筒螺纹上扣扭矩要求（见表2）；修改了钻进参数中的钻压参数（见9.2.1.1）；删除了加压式取心工具长筒取心钻进要求（见2005年版的6.3.6)；增加了液力加压式取心工具割心要求［见10.2.6中的b)］；增加了保形取心的相关技术要求（见6.2.2，7.2.1，12.2.2）；增加了随钻取心作业规程（见附录A）。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由石油钻井工程专业标准化委员会提出并归口。 本标准起草单位：大庆钻探工程公司钻井工程技术研究院，本标准主要起草人：张洪君、张绍先、杨宇、钱可贵、王玉玺本标准代替了 SY/T 5347—2005。 SY/T5347—2005的历次版本发布情况为：
-SY/T 5347—1989，SY/T 5347—1997; -SY/T 5356—1989，SY/T 5356—1999; -SY/T 5437—1992，SY/T 5437—2000; -SY/T 5489—1992; -SY/T 5817—1993; -SY/T 5947—1994; -SY/T 6197-1996。
I SY/T 5347—2016
钻井取心作业规程
1 范围
本标准规定了钻井取心作业基本程序和要求。 本标准适用于石油天然气钻井取心作业，其他取心可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
SY/T 5087含硫化氢油气井安全钻井推荐作法 SY/T 5216　钻井取心工具 SY/T 5788.3　油气井地质录井规范 SY/T 6426　钻井井控技术规程
3术语和定义
下列术语和定义适用于本文件。
3. 1
随钻取心coring while drilling 钻进过程中，在不进行起下钻、更换钻头的情况下，通过使用绳索打捞器更换内筒组件，实现取
心和全面钻进交替作业的取心方法。
4工具分类及型号表示方法
工具分类及型号表示方法应符合SY/T5216的规定。
5 设计与方案
5.1钻井工程设计应根据地质设计中对取心的要求，确定取心工具型号、长度以及取心钻头型号 5.2按地质设计和钻井工程设计，针对不同岩性、井眼尺寸、井型和特殊取心要求，参考邻井取心、 录井及测井资料，制定取心施工方案。 5.3含硫化氢的地层取心按SY/T 5087的有关规定执行。 5.4　取心作业井控按SY/T 6426 的有关规定执行。 SY/T 5347—2016
6.2.3.4工作间：配备空气压缩机、桥吊、测试仪表、增压泵和冲洗回压系统，用于保压取心工具的组装、拆卸、试压、充气、岩心冷冻与切割等作业。 6.2.3.5　钻井液同6.2.1.1。 6.2.3.6　密闭液同6.2.1.2。 6.2.3.7示踪剂同6.2.1.3。 6.2.4定向取心 6.2.4.1测斜仪：根据井温和测量工作时间选用测斜仪。 6.2.4.2无磁钻链：无磁钻内、外径应与取心工具相匹配，长度应保证测斜仪不受磁干扰。 6.2.4.3加长杆：加长杆的长度应保证测斜仪的位置处于无磁钻链下端1/3～1/2之间。 6.2.5水平井取心 6.2. 5.1 取心工具应满足井眼曲率要求。 6.2.5.2若使用井下动力钻进，应选用低转速、大扭矩的动力钻具。 6.2.5.3 ，根据井眼轨迹调整要求，选择稳斜、增斜、降斜钻具组合。 6.2.6　加压式取心 6.2.6.1在地面高压管线上应设置投球装置。 6.2.6.2机械加压式取心，钻具重量应大于迫使岩心爪收拢、割断岩心的下压力。 6. 2.7 绳索取心 6.2.7.1绞车：满足取心提升能力和提升速度要求。 6.2.7.2特殊钻和钻杆：通径应大于或等于取心工具内筒组件最大外径6mm，保证其顺利通过。 6.2.8随钻取心
随钻取心作业参见附录 A。
7　工具检查
7.1 通用要求 7.1.1内、外筒直线度公差值不大于（).5／100)0)，且无其他变形，无裂纹；内筒内壁光滑，直径应符合设计要求。 7. 1.2 稳定器的堆焊层不应有裂纹；钎焊硬质合金块不应有松动、破碎和剥落。 7.1.3j 取心工具与钻具连接的接头螺纹应完好；取心工具主体上所有的连接螺纹应光滑、完好。 7.1.41 取心工具主体上所有的端面、密封面不应有划痕、凹陷等缺陷。 7.1.5 密封圈应完好无损，尺寸应符合设计要求，装配应涂抹润滑脂，不应有翻转扭折现象。 7.1.6 旋转总成装配后，应有0.5mm～1.0mm 的轴向间隙，并保证转动灵活。 7.1.7岩心爪应进行内径检查，岩心爪的锥面与岩心爪座的锥面应吻合，性能应符合 SY/T 5216 的．规定；加压式岩心爪性能应符合设计要求。 7.1.8钻头切削齿完好，胎体表面无裂纹，水眼畅通，直径应符合设计要求。 7.1.9.工具组装后自锁式取心工具轴向间隙为8mm～13mm。
3 SY/T 5347—2016
7.2特殊要求 7.2.1保形取心工具 7.2.1.1保形衬筒壁厚均匀，壁厚误差不大于1.0mm。 7.2.1.2保形衬筒内壁光滑，直线度公差值不大于0.5/1000。 7.2.21 保压取心工具 7.2.2.1用空气增压泵向高压气室充入氮气，充压至井底静液柱压力的1.2倍～1.5倍，以30min 内压降不大于 0.30MPa 为合格。 7.2.2.2用空气增压泵分别向调压室、气室连通接头充人氮气，充压为井底静液柱压力，以30min 内压降不大于0.15MPa 为合格。 7.2.2.3内筒与球阀总成组装后，用液压泵向内筒注人清水，充压为2MPa，以稳压10min 无渗漏为合格。 7.2.3　定向取心工具 7.2.3.1测斜仪应工作正常，测量精度在误差范围内。 7.2.3.2内筒外表面的定向刻线标记清晰，岩心爪座上的刻痕刀应牢固，刀刃完整无损伤。 7.2.4　水平井取心工具 7.2.4.1内筒扶正机构应转动灵活、安全可靠。 7.2.4.2投球安全接头释放钢球的效果应达到设计要求。 7.2.4.3动力钻具旁通阀的关闭和开启应符合施工要求。 7.2.4.4动力钻具驱动取心工具的效果应符合井下作业要求，开泵观察立管压力表的压力降应正常。 7.2.5加压式取心工具 7.2.5.1销钉孔无变形。 7.2.5.2加压接头滑动灵活，加压台肩完好，加压中心杆直线度公差值不大于0.2/1000。 7.2.6绳索取心工具 7.2.6.1打捞系统应工作正常，打捞器卡板与内筒矛头应一次性脱开或对接。 7.2.6.2内岩心筒的弹卡机构应活动灵活。 7.2.6.3外岩心筒的差动机构应伸缩灵活，差动行程的打开和关闭与钻头中岩心导向套的联合作用应使弹簧片岩心爪的伸张和收缩自如。 7.2.6.4绞车的钢丝绳应安全可靠，打捞器安全销的选用应符合设计要求。
8下钻
8.1通用要求 8.1.1工具上下钻台应平稳吊升或下放，出人井口时用大钩提吊，坐于井口时应使用安全卡瓦。 8.1.2工具连接时，螺纹应清理干净，均匀涂抹螺纹脂，内筒螺纹用链钳紧扣，外筒螺纹上扣扭矩值见表2。 8.1.3下钻操作应平稳，裸眼井段下钻速度控制在0.5m/s 以内。下钻遇阻应开泵循环，上下活动 4
