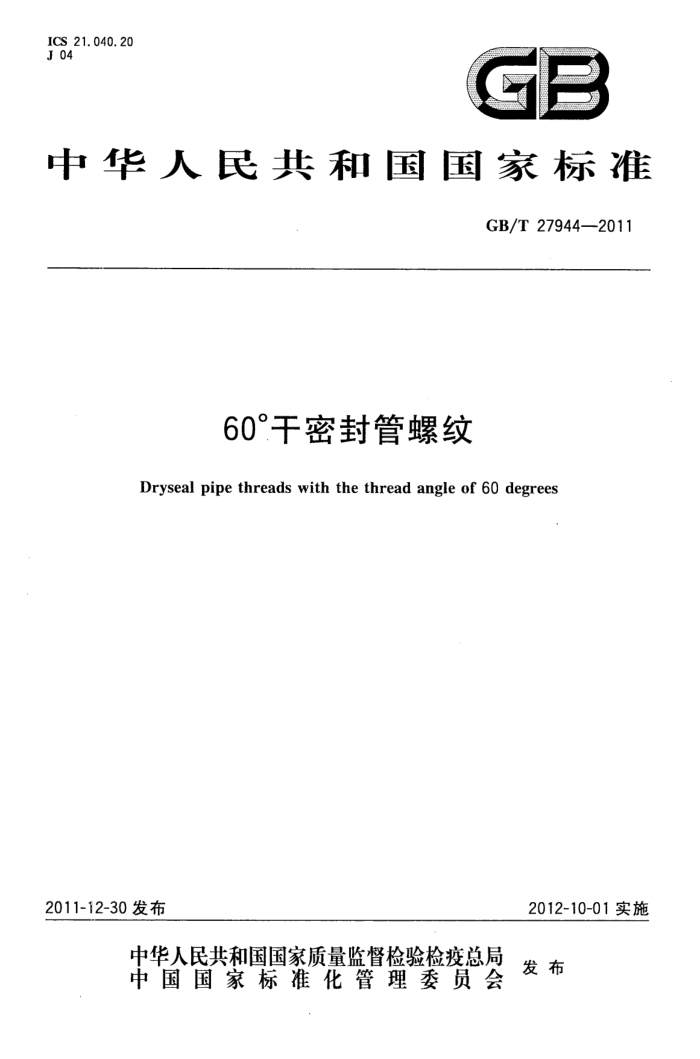

ICS 21. 040. 20 J04
gP
中华人民共和国国家标准
GB/T27944—2011
60°干密封管螺纹
Dryseal pipe threads with the thread angle of 60 degrees
2011-12-30发布
2012-10-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 27944—2011
前言
本标准按GB/T1.1一2009给出的规则起草。 本标准采用重新起草法修改采用美国标准ASMEB1.20.3：1976《干密封管螺纹》（2003年确认）。
我国标准与美国标准相比主要有如下不同：
螺纹尺寸代号：美国使用D.、E、K力、D和d分别表示螺纹的大径、中径、小径和螺距、管子的外径和内径；而我国和ISO则使用D、Dz、D,、d、dz、d，和P分别表示内螺纹的大径、中径和 :小径、外螺纹的大径、中径和小径、螺纹螺距。为避免与我国和ISO已有的螺纹代号体系发生冲突，本标准没有采用与我国发生冲突的那部分美国尺寸代号。 十美国标准是以英制单位给出螺纹尺寸值；而本标准则是以米制单位给出螺纹尺寸值。 对牙高公差，美国标准是以削平高度方式间接给出；而本标准则是以牙顶和牙底高直接给出。 一在螺纹标记中，美国标准是先给出螺纹的尺寸代号，后给出螺纹的特征代号；而我国螺纹标准体系则先标出螺纹的特征代号，后标出螺纹的尺寸代号。另外，为简化螺纹标记，我国标准允许省略螺纹标记中的螺纹牙数项。 -本标准补充规定了干密封圆锥管螺纹的螺距累积公差和牙侧角公差。 本标准补充规定倒角与基准平面位置关系。 -本标准补充规定了螺纹量规。 本标准规范性引用文件中引用了GB/T14791《螺纹术语》。
本标准由全国螺纹标准化技术委员会（SAC/TC108)提出。 本标准由全国螺纹标准化技术委员会（SAC/TC108）、全国量具量仪标准化技术委员会
(SAC/TC132)归口。
本标准负责起草单位：浙江省计量科学研究院、中机生产力促进中心。 本标准参加起草单位：成都艾立特螺纹工具有限公司。 本标准主要起草人：茅振华、何虹、李晓滨、刘远模。 GB/T27944—2011
60°干密封管螺纹
1范围
本标准规定了60°干密封管螺纹的牙型、基本尺寸、公差、标记和量规。 本标准适用于对螺纹密封性能有较高要求的管子、阀门、管接头及其他管路附件的螺纹连接。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T14791螺纹术语
3术语和代号
3.1术语和定义
GB/T14791界定的以及下列术语和定义适用于本文件。 3.1.1
参照平面referenceplane 量规检验螺纹时，读取检验数值（基准平面的位置偏差）所参照的工件可见平面。它是内螺纹件的
外端面或外螺纹件的小端面。 3.2代号
D——内螺纹在基准平面内的大径； d-外螺纹在基准平面内的大径； D2一内螺纹在基准平面内的中径； d2一一外螺纹在基准平面内的中径； D, 一内螺纹在基准平面内的小径； d.-外螺纹在基准平面内的小径; n-一在25.4mm轴向长度内所包含的牙数； P_. 一螺距； H-. 原始三角形高度； h- 螺纹牙型高度；
一削平高度； L}-—基准距离; L2-—外螺纹的有效螺纹长度； L-装配余量;
f-
螺尾长度。
V-
- GB/T 27944—2011
4牙型 4.1设计牙型
圆柱内螺纹（NPSF和NPSI)牙型见图1圆锥螺纹（NPTF和PTF-SAESHORT)牙型见图2。 螺纹牙型的左、右牙侧角相等，牙型角的角平分线垂直于螺纹轴线。圆锥螺纹的锥度为1：16。 牙型尺寸应符合表1的规定。
90
螺纹轴线
图1 圆柱内螺纹牙型
47'24°
90°
螺纹轴线
1:16
图2圆锥螺纹牙型
4.2牙高 4.2.1牙高公差
螺纹牙顶高和牙底高的公差带分布位置见图3，其公差数值应符合表2的规定。 在基准距离L，配合范围内，工件螺纹应具有完整牙顶和牙底。
2 GB/T 279442011
表1干密封管螺纹的牙型尺寸原始三角形高度
削平高度
牙高 h
螺距 P mm 0. 941 1. 411 1.814 2.209 3.175
牙数 n 27 18 14 11. 5 8 注：圆锥管螺纹的H精确公式为0.865743P，与圆柱管螺纹0.866025P间的差异可以忽略。 ·H0.866025P
H" mm 0.815 1.222 1. 571 1.913 2. 750
f
公式 0.094P 0.078P 0.060P 0.109 0.746P 0.060P 0.132 0.746P 0.055P 0.175 0.756P 2.400
公式 0.678P 0.710P
mm r 0.089 0.109
mm 0. 637 1. 004 1.353 1.649
2
A 外螺纹牙高公差带
V 内螺纹牙高公差带
图3牙顶高和牙底高的公差带分布位置
表2 螺纹牙顶高和牙底高公差
单位为毫米
牙数 + 27 18 14 11.5 8 注：实际螺纹工件的牙顶和牙底可以为圆弧牙顶和牙底，此圆弧段要处在牙顶高和牙底高的公差带以内。 。忧先按牙顶高和牙底高公差控制螺纹牙高尺寸，允许用牙顶宽和牙底宽作为控制牙高的参考值
对应的牙顶宽度” max
对应的牙底宽度· max
牙底高公差 0.043 0.046 0.046 0.066 0.066
牙顶高公差 0.046 0.043 0.043 0. 043 0. 043
min 0.051 0.076 0. 076 0.102 0.152
min 0.102 0.127 0.127 0.152 0.203
0.102 0.127 0.127 0.152 0. 203
0.152 0.178 0. 178 0.229 0. 279
4.2.2 牙高检验
应该控制刀具螺纹牙型尺寸来保证工件螺纹的牙顶高和牙底高尺寸。除非刀具已经能够控制好工件螺纹的牙高尺寸，否则必须用测量仪器或量规对工件螺纹进行牙顶高和牙底高检验。当发生牙高检验争议时，以仪器直接测量结果作为仲裁依据。内螺纹牙高也可用测量脱模牙高作为仲裁依据。
标准圆锥管螺纹(NPTF)有两个公差等级：1级和2级。两者差异为检验要求不同。1级螺纹不要求进行牙高检验；2级螺纹则要求进行牙高检验。对没有规定公差等级的标准圆锥管螺纹，按1级螺纹处理。
3 GB/T27944—2011
5螺纹种类及其适用场合
干密封管螺纹的种类、代号和用途见表3。 为提高螺纹密封连接的可靠性和安装性，允许在干密封螺纹副内添加合适的密封介质。但2级标
准圆锥管螺纹(NPTF)除外。
表3干密封管螺纹的种类、代号和用途
种 类标准圆锥管螺纹
代 号 NPTF
用 途
适用于各种场合。在强度和密封性方面，优于其他干密封螺纹。对硬脆性材料的薄壁管件，可以减少装配破坏的发生用于因管件空间或壁厚条件限制而无法采用标准圆锥管螺纹的场合。也可用于节省材料场合加工较为经济，但密封性能不如圆锥管螺纹。一般用于软性或延展性好的材质管件上。也可用于厚壁的硬脆性材料管件上加工性和密封性与燃料圆柱内螺纹相同。其直径比燃料圆柱内螺纹的大。在四种干密封管螺纹中，其旋合长度最长。用于厚壁的硬脆性材料管件，或者其他膨胀性小的管件上
短型圆锥管螺纹
PTF-SAE SHORT
NPSF
燃料圆柱内螺纹
大直径圆柱内螺纹
NPSI
6内、外螺纹组合
干密封内、外螺纹组合应符合表4的规定。
表4干密封内、外螺纹组合，
外螺纹
内螺纹
标准圆锥内螺纹（NPTF) 短型圆锥内螺纹(PTF-SAESHORT) 燃料圆柱内螺纹(NPSF) 大直径圆柱内螺纹(NPSI) 大直径圆柱内螺纹(NPSI) 标准圆锥内螺纹(NPTF)
标准圆锥外螺纹(NPTF)
短型圆锥外螺纹(PTF-SAESHORT)
注1：短型圆锥内、外螺纹(PTF-SAESHORT)间不允许形成组合。 注2：对不允许使用螺纹密封介质场合，优先选用2级标准圆锥管螺纹（NPTF)组合。 。这两种组合使用不多。
7 螺纹基本尺寸及其公差
7. 1 基本尺寸
圆锥管螺纹(NPTF和PTF-SAE-SHORT)主要尺寸的分布位置见图4，其基本尺寸应符合表5的规定。 4 GB/T27944—2011
圆柱内螺纹（NPSF和NPSI)的直径基本尺寸与圆锥管螺纹基准平面内的直径相同。 注：较标准圆锥螺纹，短型圆锥外螺纹在小端被截短
P)；短型圆维内螺纹在大端被截短一扣。此
基准平面位置极限偏差不同也体现了圆
扣轴向尺寸差异体现为螺纹基准平面位置的极柱内螺纹与标准圆锥螺纹间的直径尺寸差异 四科置公差）。另外，为消除圆锥螺纹塞规检验圆柱内螺纹时合位置公差基础上又进行了一3P/8调整，具体见表7和表8的表注。
可
管螺纹的基准平面位置极限偏差见7.3（综合位三的十3P/8系统误差，圆柱内螺纹尺寸在上述综
星击聚罪
螺纹轴线图4 圆锥管螺纹主要尺寸分布位置
表5 圆锥管螺纹基本尺寸
基准平面内的基本直径/
外螺纹有效螺纹长度"
基准距离
装配余量
尺寸 牙数 螺距 牙型
螺纹
mm
Li
L:
高度 h/mm
L2
P/mm
大径 中径 小径 D、d Dzd2 D, ,d; mm 圈数 mm 圈数 mm 圈数
代号
6.632 7. 05
1/16 27 0.941 0.637 7. 779 7.142 6.505 4.064 4. 32 2.822 1/8 27 0.941 0.637 10.126 9.489 8.852 4.102 4. 36 2.822 3 6.703 7.12
3
10.206 7, 23 10.358 7. 34
1/4 18 1.411 1.004 13.491 12.487 11.483 5.786 4. 10 4.234 3/8 18 1.411 1.004 16.930 15.926 14.922 6.096 4.32 4.234 1/2 14 1.814 1.353 21.125 19.772 18.419 8.128 4.48 5.443 3 13.556 7. 47 3/4 14 1.814 1.353 26.470 25.117 23.764 8.611 4.75 5.443 3 13.861 7. 64
3
3
11.5 2.209 1.649 33.110 31,461 29.812 10.160 4.60 6. 627
17.343 7. 85 17.953 8.13 18.377 8.32 19.215 8.70 28.893 9.10 30.480 9.60
3
1% 11. 5 2.209 1.649 41.867 40.218 38.569 10.668 4.83 6.627 1V 11.5 2.209 1.649 47.936 46.287 44.638 10.668 4.83 6.627 2
3
3
11.5 2.209 1.649 59.974 58.325 56.676 11.074 5.01 6.627
3
2% 8 3.175 2.400 72.559 70.159 67.759 17.323 5.46 9.525
3
8 3.175 2.400 88.468 86.068 83.668 19.456 6.13 9.525
3
3
注：螺纹收尾长度V为3.47P，肩距长度约为2P 此列是L环规的厚度尺寸。
5 GB/T 27944-2011
7.2基准平面位置
圆锥外螺纹基准平面的理论位置位于垂直于螺纹轴线、与小端面（参照平面)相距一个基准距离L 的平面内；内螺纹基准平面的理论位置位于垂直于螺纹轴线的端面（参照平面）内，见图4。 7.3综合位置公差
标准圆锥螺纹(NPTF)基准平面的轴向位置极限偏差为：士1P；短型圆锥螺纹(PTF-SAESHORT)基准平面的轴向位置极限偏差为：i.5P; 燃料圆柱内螺纹(NPSF)基准平面的轴向位置极限偏差为：-i.5P;
大直径圆柱内螺纹(NPSI)基准平面的轴向位置极限偏差为：±0:P； 7.4大径和小径公差
在同一轴向位置平面内，螺纹的大径和小径尺寸应随其中径尺寸的变化而变化，以保证螺纹牙顶高和牙底高尺寸在本标准第4章所规定的公差范围之内。 7.5圆锥管螺纹单项要素公差
圆锥管螺纹的锥度、导程和牙侧角极限偏差应符合表6的规定。 螺纹的锥度、导程和牙侧角极限偏差一般由刀具尺寸来保证。为确保螺纹密封性能，设计者可以单
独提出对螺纹锥度、导程和牙侧角误差进行检验的要求。
注：螺纹的圆度误差对螺纹密封性也有直接影响。
表6圆锥管螺纹的单项要素极限偏差
中径线锥度(1/16)的
有效螺纹的导程累积极限偏差/mm
牙侧角极限偏差/
牙数n
极限偏差
(°) ±1 ±1 ±1 ±0.75 ±0.75
27 18 14 11. 5 8 注：当有效螺纹长度大于25.4mm时，其导程累积误差的最大测量跨度为25.4mm。
±0.025 ±0. 038 ±0.051 ±0.064 ±0.076
± 0.005
8圆柱内螺纹的直径极限尺寸
燃料圆柱内螺纹(NPSF)的直径极限尺寸和最短有效螺纹长度应符合表7规定。 大直径圆柱内螺纹(NPSI)的直径极限尺寸和最短有效螺纹长度应符合表8规定。
6
