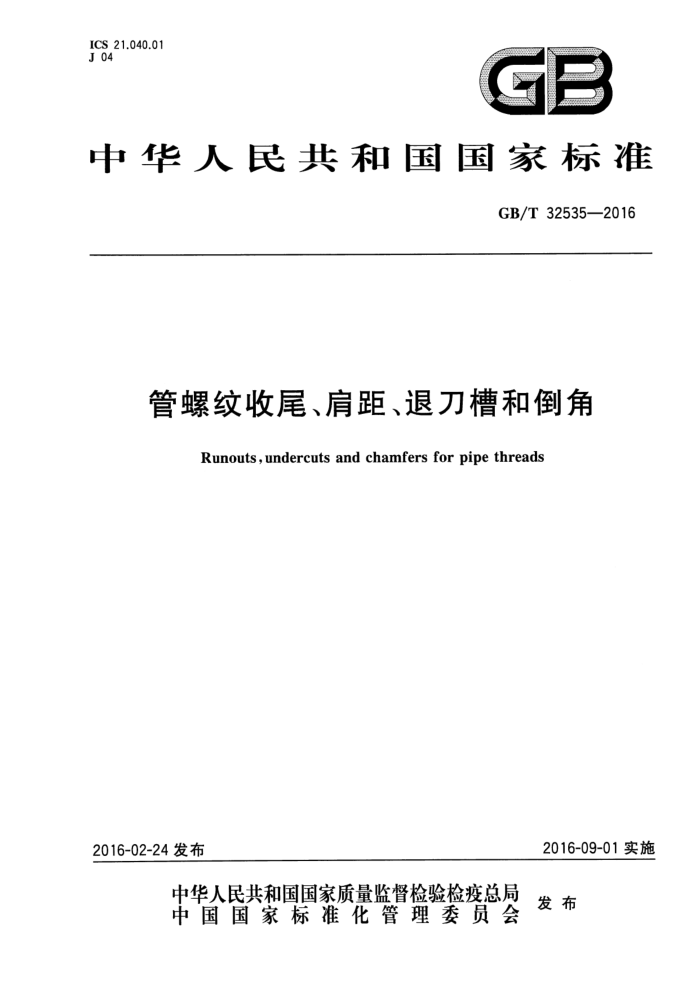

ICS 21.040.01 J 04
中华人民共和国国家标准
GB/T32535—2016
管螺纹收尾、肩距、退刀槽和倒角
Runouts,undercuts and chamfers for pipe threads
2016-09-01实施
2016-02-24发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 32535—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由全国螺纹标准化技术委员会（SAC/TC108)提出并归口。 本标准负责起草单位：苏州爱德蒙得测控系统有限公司、中机生产力促进中心。 本标准参加起草单位：江苏竹簧阀业有限公司。 本标准主要起草人：张绪增、李晓滨、张建生。
I GB/T32535—2016
管螺纹收尾、肩距、退刀槽和倒角
1范围
本标准规定了55°密封和非密封管螺纹（Rp、Rc、R1、R2和G）、60°密封和干密封管螺纹（NPT、 NPSC、NPTF、PTF-SAESHORT、NPSF和NPSI)以及米制密封螺纹（Mc和Mp）的收尾、肩距、退刀槽和倒角尺寸。55°密封和非密封管螺纹分别符合GB/T7306（所有部分）和GB/T7307的规定；60°密封和干密封管螺纹分别符合GB/T12716和GB/T27944的规定；米制密封螺纹符合GB/T1415的规定。
本标准适用于管螺纹产品的设计和加工。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T3普通螺纹收尾、肩距、退刀槽和倒角 GB/T1415米制密封螺纹 GB/T7306（所有部分）55°密封管螺纹 GB/T730755°非密封管螺纹 GB/T12716 560°密封管螺纹 GB/T27944 60°干密封管螺纹
3尺寸代号
n 一牙数 P 一螺距
圆柱外螺纹大径或圆锥外螺纹在小端面内的大径
d D 圆柱内螺纹大径或圆锥内螺纹在大端面内的大径
外螺纹收尾长度
x
X 内螺纹收尾长度
外螺纹肩距长度
a A 内螺纹肩距长度
dg- 外螺纹退刀槽槽底直径 D 内螺纹退刀槽槽底直径 g1" 外螺纹退刀槽槽底宽度 g2 外螺纹退刀槽总宽度 G1 内螺纹退刀槽槽底宽度
外螺纹退刀槽槽底与槽侧面连接的圆弧半径
r R 一内螺纹退刀槽槽底与槽侧面连接的圆孤半径
-
1 GB/T32535—2016
455°密封和非密封管螺纹(Rp、Rc、R1、R2和G)
4.1 外螺纹
4.1.1外螺纹收尾和肩距的型式与尺寸应符合图1和表1的规定。
X
a) 收尾
b）肩距
图1： 外螺纹收尾和肩距
表155°密封和非密封外螺纹(R1、R2和G)的收尾和肩距尺寸
单位为毫米
收尾 max
肩距a max 短组 2.0 2.7 3.6 4.6 2P
牙数 n 28 19 14 11
螺距 P
中等组 2.3 3.3 4.5 5.8 2.5P
短组 1.3 1.7 2.3 2.9 1.25P
中等组 3.0 4.0 5.5 7.0 3P
长组 4.0 5.4 7.2 9.2 4P
0.907 1.337 1.814 2.309
参考公式
注：优先选用“中等组”。
4.1.2 外螺纹退刀槽的型式与尺寸应符合图2和表2的规定。过渡角为45°，也允许采用60°和30°。 2 GB/T32535—2016
图2外螺纹退刀槽
单位为毫米
表255°密封和非密封外螺纹（R1、R2和G)的退刀槽尺寸
退刀槽 g miaa
螺距 P
牙数 n
g 2mlx
d.b
r
短组 2.3 3.3 4,5 5.8 2.5P
中等组 1.5 2.5 3.8 4.6
中等组 3.2 4.7 6.3 8.1 3.5P
短组 0.6 1.1 2.0 2.3
0.45 0.7 0.9 1.2 0.5P
d-2 d2.5 d-3 d-4
28 19 14 11
0.907 1,337 1.814 2.309
参考公式
注：优先选用“中等组”。 *g1min数值是在最小过渡角（30)条件下从gzmx计算出来的。 b槽底直径d，的公差为h13。
4.1.3外螺纹始端端面的倒角为45°，也允许采用60°或30°；倒角深度应大于或等于螺纹牙型高度。 4.2内螺纹 4.2.1内螺纹收尾和肩距的型式与尺寸应符合图3和表3的规定。 GB/T32535—2016
790*
120
图3内螺纹收尾和肩距
表355°密封和非密封内螺纹(Rp、Rc和G)的收尾和肩距尺寸
单位为毫米
收尾X max
肩距A max
牙数 n 28 19 14 11
螺距 P
中等组 3.8 5.3 7.2 9.2 4P
短组 2.3 3.3 4.5 5.8 2.5P
中等组 4.5 6.5 8.5 10.0 4.5P
短组 3.0 4.0 5.5 6.5 3P
0.907 1.337 1.814 2.309
参考公式
注：优先选用“中等组”。 4.2.2 内螺纹退刀槽的型式与尺寸应符合图4和表4的规定。过渡角为45°，也允许采用60°和30°
图4内螺纹退刀槽 GB/T 32535—2016
单位为毫米
表455°密封和非密封内螺纹(Rp、Rc和G)的退刀槽尺寸
退刀槽
螺距 P 0.907 1.337 1.814 2.309
牙数 n
G1
R 0.45 0.7 0.9 1.2 0.5P
D. D+0.5 D+0.5 D+0.5 D+0.5
短组 2.3 3.3 4.5 5.8 2.5P
中等组 3.8 5.3 7.2 9.2 4P
28 19 14 11
参考公式
注：优先选用“中等组”。 槽底直径D。的公差为H13。
4.2.3 内螺纹人口端面的倒角为120°，也允许采用90°；端面倒角直径为1D～1.05D。
560°密封和干密封管螺纹（NPT、NPSC、NPTF、PTF-SAESHORT、NPSF和NPSI)
5.1 外螺纹 5.1.1 外螺纹收尾和肩距的型式与尺寸应符合图1和表5的规定。
表5 60°密封和干密封外螺纹（NPT、NPTF和PTF-SAESHORT)的收尾、
肩距和退刀槽尺寸
单位为毫米
收尾 max
肩距α max
退刀槽
牙数 n
螺距 P
g1
中等组 长组 中等组 长组
de" d-2 0.5
r
中等组 长组 2.5
3.3
0.941 2.5
2.8 4.2 5.4
3.8 5.6 7.3
27 18 14 11.5 8 参考公式注：优先选用“中等组”。 槽底直径d。的公差为h13。
3.3 4.9 6.4
3.5 4.9 d3 0.7
3.5 4.5
1.411 1.814 2.209 5.5 7.7 6.6 8.8 5.5 7.7 d-4 1.1
6.4 d3.5 0.9
4.5
11.0 10.0 12.7 7.9 11.0 d-6 1.6
7.9 2.5P 3.5P
3.175
2.5P 3.5P
0.5P
3P
4P
5.1.2 外螺纹退刀槽的型式与尺寸应符合图2和表5的规定。过渡角为45°，也允许采用60°和30°。 5.1.3 外螺纹始端端面的倒角为45°，也允许采用60°或30°；倒角深度应大于或等于螺纹牙型高度。 5.2 内螺纹 5.2.1 内螺纹收尾和肩距的型式与尺寸应符合图3和表6的规定。
5 GB/T 32535—2016
表6 60°密封和干密封内螺纹（NPT、NPSC、NPTF、PTF-SAESHORT、NPSF和NPSI)
的收尾、肩距和退刀槽尺寸
单位为毫米
牙数 n 27 18 14 11.5 8
退刀槽 D:* D+0.5 D+0.5 D+0.5 D+0.5 D +0.5
螺距 P 0.941 1.411 1.814 2.209 3.175
收尾X max 3.8 5.6 7.3 8.8 12.7 4P
肩距A max 4.7 7.0 9.0 11.0 16.0 5P
G 3.8 5.6 7.3 8.8 12.7 4P
R 0.5 0.7 0.9 1.1 1.6 0.5P
参考公式槽底直径D。的公差为H13。
5.2.2 内螺纹退刀槽的型式与尺寸应符合图4和表6的规定。过渡角为45，也允许采用60°和30°。 5.2.3 内螺纹人口端面的倒角为120°，也允许采用90°端面倒角直径为1D～1.05D。 6米制密封螺纹（Mc和Mp）
米制密封螺纹的收尾、肩距、退刀槽和倒角尺寸应符合GB/T3（普通螺纹收尾、肩距、退刀槽和倒角)的有关规定。
