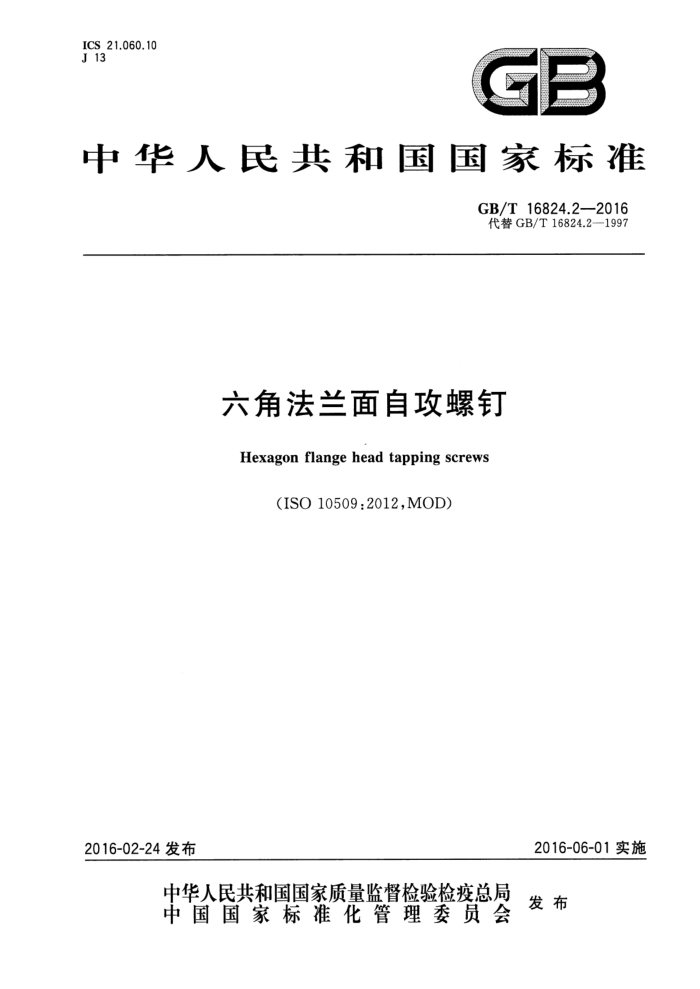

ICS 21.060.10 J 13
GB
中华人民共和国国家标准
GB/T16824.2—2016 代替GB/T16824.2—1997
六角法兰面自攻螺钉
Hexagon flange head tapping screws
(ISO 10509:2012,MOD)
2016-06-01实施
2016-02-24发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T16824.2—2016
前言
GB/T16824的本部分是“自攻螺钉”系列国家标准之一，该系列包括：
GB/T845十字槽盘头自攻螺钉； GB/T846十字槽沉头自攻螺钉； GB/T 847 十字槽半沉头自攻螺钉； GB/T2670.1 十字槽盘头自攻螺钉； GB/T2670.2 十字槽沉头自攻螺钉； GB/T2670.3 十字槽半沉头自攻螺钉； GB/T5282 开槽盘头自攻螺钉； GB/T5283 开槽沉头自攻螺钉； GB/T 5284 开槽半沉头自攻螺钉； GB/T5285 六角头自攻螺钉； GB/T9456 十字槽凹穴六角头自攻螺钉； GB/T13806.2 精密机械用紧固件十字槽自攻螺钉刮削端； GB/T16824.1 六角凸缘自攻螺钉； GB/T16824.2 六角法兰面自攻螺钉。
本部分是GB/T16824的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB/T16824.2—1997《六角法兰面自攻螺钉》，与GB/T16824.2—1997相比，主要技术
变化如下：
增加R型末端（第3章）；一尺寸a是从第一扣完整螺纹的小径处测量（图1）； -增加不锈钢材料、机械性能按GB/T3098.21、表面简单处理及钝化处理按GB/T5267.4的规定（表2）；增加钢螺钉表面不经处理，非电解锌片涂层技术要求按GB/T5267.2的规定（表2章）；仅允许省略标记示例中给出的镀锌技术要求的标记（第5章）；增加附录A。
本部分使用重新起草法修改采用ISO10509：2012《六角法兰面自攻螺钉》（英文版）。 本部分与ISO10509：2012的技术性差异及其原因如下：
在规范性引用文件中，用我国标准代替国际标准（第2章），增加引用GB/T90.2（表2）和 GB/T1237（5.1），以符合我国紧固件基础标准：增加包装技术要求（表2），以符合我国紧固件基础标准；修改标记示例为简化标记示例（5.2），以符合GB/T1237的规定。
本部分由中国机械工业联合会提出。 本部分由全国紧固件标准化技术委员会（SAC/TC85)归口。 本部分负责起草单位：中机生产力促进中心。 本部分参加起草单位：温州亿力机械发展有限公司。 本部分由全国紧固件标准化技术委员会秘书处负责解释。 本部分所代替标准的历次版本发布情况为：
GB/T16824.2—1997。
1 GB/T16824.2—2016
六角法兰面自攻螺钉
1范围
GB/T16824的本部分规定了六角法兰面自攻螺钉的型式尺寸、技术条件和标记。 本部分适用于螺纹规格为ST2.2～ST9.5的六角法兰面自攻螺钉。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T90.1 紧固件验收检查（GB/T90.1—2002，ISO3269：2000，IDT） GB/T 90.2 ：紧固件包装与标志 GB/T1237 紧固件标记方法（GB/T1237—2000，eqvISO8991：1986） GB/T3098.5 紧固件机械性能自攻螺钉（GB/T3098.5—2016，ISO2702：2011，MOD） GB/T3098.21 紧固件机械性能不锈钢自攻螺钉（GB/T3098.21—2014，ISO3506-4：2009，
MOD)
GB/T3103.1 紧固件公差 垒螺栓、螺钉、螺柱和螺母（GB/T3103.12002，ISO4759-1：2000， IDT)
GB/T5267.1 紧固件电镀层（GB/T5267.1—2002，ISO4042：1999IDT） GB/T5267.2 紧固件非电解锌片涂层（GB/T5267.2—2002，ISO10683：2000，IDT） GB/T 5267.4 紧固件表面处理耐腐蚀不锈钢钝化处理（GB/T5267.4—2009，ISO16048：2003，
IDT)
GB/T5276 紧固件！ 螺栓、螺钉、螺柱及螺母 尺寸代号和标注（GB/T5276—2015，ISO225： 2010,MOD)
GB/T5280 自攻螺钉用螺纹（GB/T5280—2001，idtISO1478：1999） GB/T16938 紧固件 螺栓、螺钉、螺柱和螺母通用技术条件（GB/T16938一2008，ISO8992：
2005,IDT)
3尺寸
自攻螺钉的型式尺寸见图1和表1。 尺寸代号和标注应符合GB/T5276。
1 GB/T16824.2—2016
a) C型
b)F型
e)R型
注：头部和法兰的检测见附录A。 ·凹穴型式由制造者选择； b尺寸α是从第一扣完整螺纹的小径处测量； 。倒角或圆的。
图1六角法兰面自攻螺钉
2 GB/T 16824.2—2016
表1尺寸
单位为毫米
ST2.2 ST2.9 ST3.5 ST4.2 ST4.8 ST5.5 ST6.3 ST8 ST9.5 0.8 1.1 1.3 1.4 1.6 1.8 1.8 2.1 2.1
螺纹规格
P 4 d.
max 0.8 1.1 1.3 1.4 1.6 1.8 1.8 2.1 2.1 max 2.8 3.5 4.1 4.9 5.6 6.3 7.3 9.2 10.7 max 4.5 6.4 7.5 8.5 10.0 11.2 12.8 16.8 21.0 min 4.1 5.9 6.9 7.8 9.3 10.3 11.8 15.5 19.3
d.
0.4 0.5 0.6 0.6 0.8 1.0 1.2 1.4
min 0.3
C
公称=max 3.00 4.00 5.00 5.50 7.00 7.00 8.00 10.00 13.00
5
min 2.86 3.82 4.82 5.32 6.78 6.78 7.78 9.78 12.73 min 3.16 4.27 5,36 5.92 7.55 7.55 8.66 10.89 14.16 max 2.2 3.2 3.8 4.3 5.2 6.0 6.7 8.6 10.7 min 0.85 1.25 1.60 1.80 2.20 2.50 2.80 3.70 4.60 min 0.1 0.1 0.1 0.2 0.2 0.2 0.3 0.4 0.4 max 0.1 0.2 0.2 0.2 0.3 0.3 0.4 0.5 0.6 C 型 2.0 2.6 3.2 3.7 4.3 5.0 6.0 7.5 8.0 F 型 1.6 2.1 2.5 2.8 3.2 3.6 3.6 4.2 4.2
e k kw r r2
y 参考
2.7 3.2 3.6 4.3 5.0 6.3
R型
[b
F型
C型和R型
max min max
公称 min 4.5 3.7 5.3 3.7 4.5 6.5 5.7 7.3 5.7 6.5 9.5 8.7 10.3 8.7 9.5 13 12.2 13.8 12.2 13.0 16 15.2 16.8 15.2 16.0 19 18.2 19.8 18.2 19.0 22 21.2 22.8 20.7 22.0 25 24.2 25.8 23.7 25.0 32 30.7 33.3 30.7 32.0 38 36.7 39.3 36.7 38.0 45 43.7 46.3 43.5 45.0 50 48.7 51.3 48.5 50.0
注：阶梯线间为优选长度。
螺距。
P
b标记短划(一)的长度规格，不予制造。
3 GB/T16824.2—2016
技术条件和引用标准
4
技术条件和引用标准，见表2。
表2 2技术条件和引用标准
材料通用技术条件
钢
不锈钢
GB/T 16938 GB/T 5280
螺纹机械性能
GB/T 3098.5
GB/T 3098.21
产品等级标准
A GB/T 3103.1
公差
不经处理；电镀技术要求按GB/T5267.1；非电解锌片涂层技术要求按GB/T5267.2
简单处理；钝化处理技术要求按GB/T5267.4
表面处理
如需其他技术要求或表面处理，应由供需协议
验收及包装
GB/T 90.1,GB/T 90.2
5标记 5.1 标记方法
标记方法按GB/T1237规定。 5.2 标记示例
示例1：螺纹规格为ST3.5、公称长度l=16mm、钢机械性能按GB/T3098.5、C型末端、表面镀锌（A3L：镀锌、厚度8μm、
光亮、黄彩虹铬酸盐处理）、产品等级A级的六角法兰面自攻螺钉的标记：
自攻螺钉GB/T16824.2ST3.5×16
示例2：螺纹规格为ST3.5、公称长度I=16mm、不锈钢机械性能按A4-20H(GB/T3098.21)、R型末端、表面简单处理、产
品等级A级的六角法兰面自攻螺钉的标记：
自攻螺钉GB/T16824.2ST3.5X16A4-20HR
4 GB/T 16824.2—2016
附录A （规范性附录）六角和法兰的检验
为确定六角高度、扳拧高度、圆角和对边宽度是否符合要求，应使用A和B两个光滑环规测量头部，见图A.1。
量规A应套人六角部分并置于法兰上，量规B应置于与螺钉轴心线垂直的顶面上。两个量规不应接触，
We
14
W
说明： 1——量规A; 量规B. 注：W,min=e通论mxi
2
Wb mx =e min 0.01 mm; T, max = k w min o
图A.1六角法兰头的检验
单位为毫米
表A.1 量规尺寸量规A
量规B
Tb min 2 2 2 3 3 3 3 4 4
W.
T,
W.
螺纹规格
min 3.14 4.25 5.34 5.90 7.53 7.53 8.64 10.87 14.14
max 3.15 4.26 5.35 5.91 7.54 7.54 8.65 10.88 14.15
min 0.84 1.24 1.59 1.79 2.19 2.49 2.79 3.69 4.59
min 3.47 4.62 5.77 6.35 8.08 8.08 9.24 11.55 15.01
max 0.85 1.25 1.60 1.80 2.20 2.50 2.80 3.70 4.60
max 3.48 4.63 5.78 6.36 8.09 8.09 9.25 11.56 15.02
ST2.2 ST2.9 ST3.5 ST4.2 ST4.8 ST5.5 ST6.3 ST8 ST9.5
