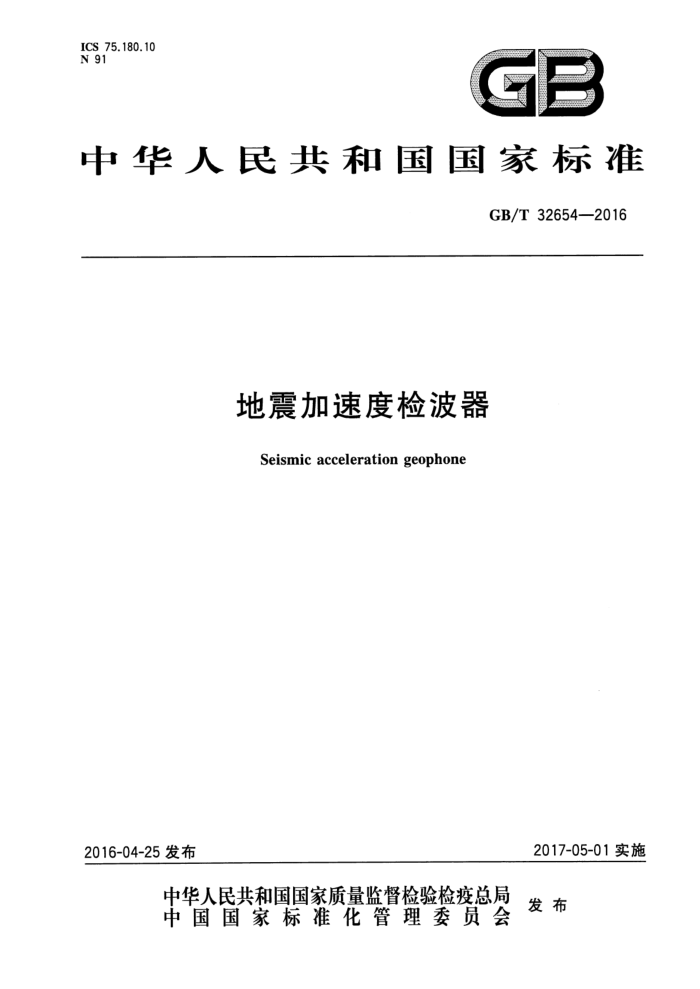

ICS 75.180.10 N 91
GE
中华人民共和国国家标准
GB/T32654—2016
地震加速度检波器
Seismicaccelerationgeophone
2017-05-01实施
2016-04-25发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T32654—2016
目 次
前言 1 范围 2 规范性引用文件
..
术语和定义组成、型式、分类与标记
3 4
.
4.1 组成 4.2 型式 4.3 分类 4.4 标记要求 5.1 分级 5.2 外观 5.3 环境适应性 5.4 单分量加速度检波器的技术参数 5.5 三分量加速度检波器的技术参数 5.6 检波器串、并组合的技术参数 6试验方法 6.1 试验条件 6.2 外观检查 6.3 环境适应性试验 6.4 跌落试验 6.5 单分量加速度检波器的技术参数测试 6.6 三分量加速度检波器的技术参数测试.. 6.7 检波器串、并组合的技术参数测试 7检验规则 7.1 出厂检验.· 7.2 型式检验 8标志、包装、运输、贮存 8.1标志 8.2 包装· 8.3 运输· 8.4 贮存
-
5
14
16
17 17
17
18 18 18 19 19
... GB/T 32654—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 请注意本文件的某些内容有可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由中华人民共和国工业和信息化部提出。 本标准由全国电子测量仪器标准化技术委员会（SAC/TC153)归口。 本标准起草单位：威海双丰电子集团有限公司、威海双丰物探设备股份有限公司、中国测试技术研
究院威海检测校准中心、中国石化集团华东石油局第六物探大队、山东大学（威海）。
本标准主要起草人：田殿仓、颜永安、孙中心、王巧艳、李艳艳、唐成鸽、黄革、朱林森、丛方圆。
I GB/T32654—2016
地震加速度检波器
1范围
本标准规定了地震加速度检波器（以下简称“加速度检波器”）的术语和定义、组成、型式、分类与标记、要求、试验方法、检验规则、标志、包装、运输、贮存。
本标准适用于地震勘探用动圈式、涡流式、压电式加速度检波器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T2423.8一1995电工电子产品环境试验第2部分：试验方法试验Ed：自由跌落 GB/T2829一2002周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T6587—2012 2电子测量仪器通用规范
3术语和定义
下列术语和定义适用于本文件。
3.1
加速度检波器 acceleration geophone 能检测振动加速度的地震传感器。
3.2
三分量加速度检波器 three component acceleration geophone 可检测同一物理点上三个不同方向振动加速度的地震检波器。
3.3
动圈式加速度检波器 movingcoil accelerationgeophone 利用磁电式传感器的过阻尼特性实现的加速度检波器。
3.4
涡流式加速度检波器 eddysaccelerationgeophone 利用闭合导体在变化磁场中产生涡流原理实现的加速度检波器。
3.5
压电式加速度检波器 piezoelectric acceleration geophone 利用压电原理实现的加速度检波器。
3.6
失真度distortion 特定频率的标准正弦波，按规定的速度驱动检波器，检波器输出信号谐波分量的均方根值与基波分
量有效值之比的百分数。
1 GB/T32654—2016
3.7
绝缘电阻 isolation resistance 检波器输出端与壳体之间的电阻值。
3.8
极性 polarity 表示检波器激励方向与输出电信号方向的参数。
3.9
假频 spuriousfrequency 垂直于检波器工作轴方向上的共振频率。
3.10
矢量保真度 vector fidelity 《单分量加速度检波器》单位加速度垂直于工作轴方向激励时检波器输出电压与工作轴方向灵敏度
的比，用分贝数表示。
《三分量加速度检波器受到来自一个坐标轴向（如X方向）的振动时，另外两个轴向（如Y、Z方向)的输出信号分别与该轴向输出信号之比。
注：矢量保真度用分贝表示。 3.11
噪声 noise 检波器在隔振基础上的静态输出。 注：噪声用噪声电压的频谱密度表示。
4组成、型式、分类与标记
4.1组成
加速度检波器由检波器芯体、护壳、密封件、连接电缆、插头和尾锥组成。 4.2 型式
根据地面、沼泽、井下和水中等不同环境的要求，检波器芯体应密封在金属或塑料的护壳内，封装组合有单体、三分量、串并联组合检波器串三种型式。 4.3分类 4.3.1按机电转换方式不同可分为以下三类：
动圈式，代号Q；一涡流式，代号W；压电式，代号Y。
4.3.2 2按接收信号特征不同可分为以下三类：
一接收横向信号，代号H；一接收垂向信号，代号V；一接收全向信号，代号0。
-
2 GB/T32654—2016
4.4标记
加速度检波器的规格型号表示方法如下：
A X-XX
自然频率值接收信号特征机电转换方式加速度检波器
示例1：动圈式垂向10Hz加速度检波器表示为：AQV-10。 示例2：涡流式垂向14Hz加速度检波器表示为：AWV-14。 示例3：动圈式横向10Hz加速度检波器表示为：AQH-10。
5要求
5.1分级
根据技术指标将加速度检波器分为A、B、C三个等级。 5.2 2外观
加速度检波器的外观要求如下：
检波器芯体的表面应无毛刺、腐蚀或其他变形现象，型号、规格、制造年月应标识清晰；护壳及密封件应表面光滑，无明显缺陷，紧固件和尾锥无锈蚀，无松动；引出线的表面无破损；连接器无变形、牢固可靠； -检波器芯体和检波器插头应有明显的极性标记，检波器串应有清晰的型号、规格及编号；三分量加速度检波器应有矢量方向标记、水平指示、调节装置灵敏，引出线上应有轴向标志。
5.3环境适应性 5.3.1 温度和振动
加速度检波器经受表1规定的条件试验后，应能正常工作。
表1适用环境要求
要求 -40℃～70℃ -20℃～155℃
项目
序号 1
地面、沼泽和水下
工作温度
井下
振动
GB/T6587—2012中第Ⅲ组
2
5.3.2 2跌落
采用对芯体重复自由跌落试验的方式进行，加速度检波器经受表2规定的条件试验后，应能正常工作。
3 GB/T32654—2016
表2 重复自由跌落试验
跌落高度 mm
加速度检波器类型
跌落次数 1 500 3 000 1 500 500
自然额率小于8Hz 自然频率8Hz~28Hz 自然频率大于28Hz
动圈式、涡流式
1 000
涡流式（加匹配器）、压电式（加匹配器）
5.4 单分量加速度检波器的技术参数
单分量加速度检波器的技术参数应符合表3的规定。
表3单分量加速度检波器技术指标（温度20℃±3℃）
技术参数要求
序号
项目自然额率? Hz 工作频带b Hz 阻尼系数? 加速度灵敏度。 V.s*/m 失真度
参数
A级 ±2.5%
B级 ±5% 3~250 ±5% ±5% ≤0.2 ±5%
C级 ±5% 3~250 ±10% ±10% ≤ 0.5 ±5% ≤1000 ≥60
1 2 3
1~100
1~500,3~250 1~500
0.1~ 5 0.001~1 0.1,0.2,0.5 20~2000
± 2.5% ±2.5% ≤0.1 ±2.5% ≤100 ≥100
4
% 直流电阻
6
a
噪声(工作频带1Hz~500Hz)
≤500
100,500,1000
μV· Hz/2 动态范围 dB 矢量保真度
8 9
≥80 ≤-40 ≤-20 ≥220
60,80,100
20,40,60 ≤60
dB 自然频率8~14 240,220,180 ≥240 自然频率28~100
≥180
假频 Hz
10 11 12
300 +/- 50
≥300 正确标识十/一极
极性绝缘电阻 MQ
≥50
仅适用不加匹配器的动圈式加速度检波器和涡流式加速度检波器。 适用于加匹配器的压电式和涡流式加速度检波器。 加速度检波器灵敏度是指频率为80Hz时的参数。
b
4 GB/T32654—2016
5.5三分量加速度检波器的技术参数
三分量加速度检波器采用的单只芯体应符合表3的规定，装配后矢量保真度应不大于一20dB。 5.6检波器串、并组合的技术参数 5.6.1加速度灵敏度
按式(1)计算加速度灵敏度，技术参数应符合表3的规定。
M=MXr
.(1)
式中： M，—检波器串并联组合后的加速度灵敏度标称值，单位为伏二次方秒每米（V·s"/m）； M—检波器串中单个检波器的灵敏度标称值，单位为伏二次方秒每米（V·s"/m)；
检波器串中的串联个数，
n 5.6.2直流电阻
按式(2)计算直流电阻，技术参数应符合表3的规定。
Rz=Ra n+
...(2)
n2
式中： Rz——检波器串并联组合后的直流电阻标称值，单位为欧姆(Q2)； Ra 检波器串中单个检波器的直流电阻（在检波器无并联电阻时等于线圈电阻，在有并联电阻
时是并联电阻后的直流电阻)标称值，单位为欧姆(Q)；
n 检波器串中的串联个数； n2——检波器串中的并联个数；
检波器组合电缆电阻（根据所使用电缆的直流电阻和检波器串计算），单位为欧姆（Q）。
-
r
5.6.3 自然频率、阻尼系数和失真度
加速度检波器串、并联组合后，应符合表3的规定。
6 试验方法
6.1试验条件 6.1.1 试验环境
试验应在以下环境进行：
环境温度20℃士3℃；相对湿度低于70%；无影响试验的强电磁场及振动干扰。
6.1.2主要测试设备 6.1.2.1单参数测试设备
单参数测试设备包括：
函数发生器（12Hz正弦波输出失真度小于或等于0.02%）；
