ICS 25.040.40 N 18
GB

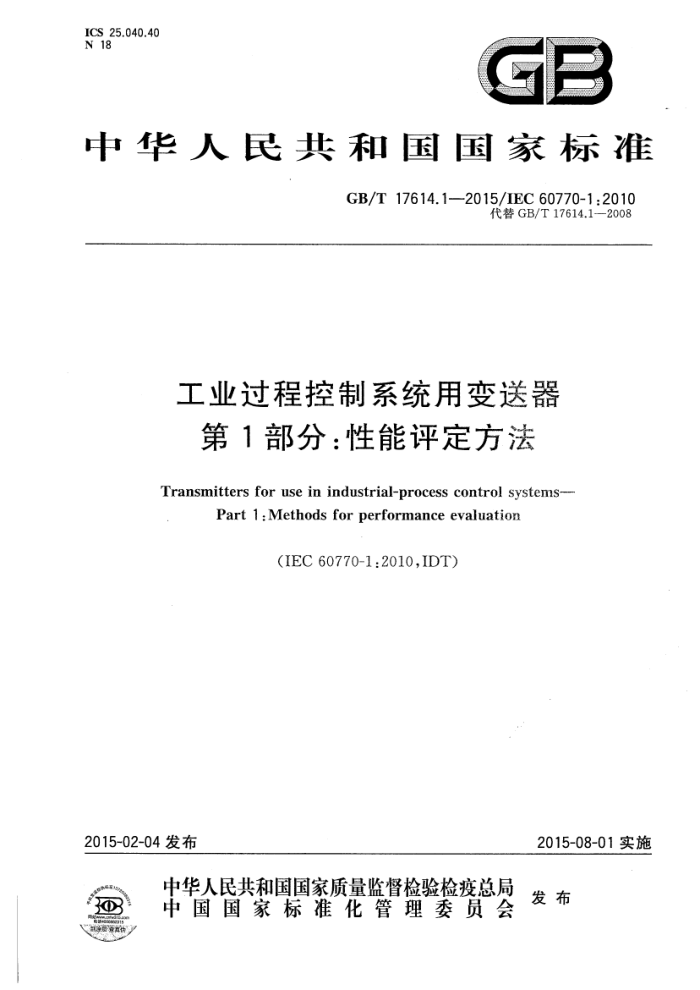

中华人民共和国国家标准
GB/T17614.1—2015/IEC60770-1:2010
代替GB/T17614.1—2008
工业过程控制系统用变送器第1部分：性能评定方法 Transmittersfor use inindustrial-process control systems-
Part 1:Methods for performance evaluation
(IEC60770-1:2010,IDT)
2015-08-01实施
2015-02-04发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T17614.1-2015/IEC 60770-1:2010
目 次
前言 1
范围 2 规范性引用文件 3术语与定义
一般试验条件 4.1 概述 4.2，供源条件 4.3负载条件 . 4.4输人信号的质量 5变送器性能的分析和分类 6 通用试验程序和有关事项 7 试验程序和试验报告
4
...
其他考虑事项 8.1 总则 8.2 安全 8.3 密封防护等级 8.4 文献资料（见IEC61187) 8.5 安装 8.6 例行维护和调试 8.7 修理 8.8 表面防护处理 8.9 设计特征 8.10 可调整参数 8.11 工具和设备试验报告和文档附录A（资料性附录） 仪表性能的分析和分类 A.1 仪表模型 A.2 仪表分类 A.3 仪表功能 A.4 关于测量仪表性能的考虑参考文献
8
9
1(
10
1
12 12 GB/T17614.1—2015/IEC60770-1:2010
前言
GB/T17614《工业过程控制系统用变送器》分为以下三个部分：
第1部分：性能评定方法；第2部分：检查和例行试验方法； -第3部分：智能变送器的评定方法。
本部分是GB/T17614的第1部分。 本部分按照GB/T1.1———2009和GB/T20000.2—2009给出的规则起草。 本部分代替GB/T17614.1一2008《工业过程控制系统用变送器第1部分：性能评定方法》，本部
分与GB/T17614.1一2008相比的主要技术变化如下：
-增加了对智能变送器的评定内容（见第1章和A.1.3)；简化了术语和定义部分（见第3章，2008版的第3章）；供源条件中增加了气源条件（见4.2，2008版的4.1）；增加了安装位置试验的具体规定（见表1，2008版的表1）：管线静压影响试验中增加了特殊试验要求（见表12008版的表1)；仪表模型中增加了如果外围系统存在时模型情况（见图A.1注）。
本部分使用翻译法等同采用IEC60770-1：2010《工业过程控制系统用变送器第1部分：性能评定方法》（英文版）。
与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T777-2008工业自动化仪表用模拟气动信号（IEC60382：1991，IDT)； -GB/T2423.1-2008电工电子产品环境试验第2部分：试验方法试验A：低温 (IEC 60068-2-1:2007,IDT); GB/T2423.2—2008电工电子产品环境试验 第2部分：试验方法 试验B：高温 (IEC 60068-2-2:2007,IDT); -GB/T2423.7一1995电工电子产品环境试验第二部分：试验方法 试验Ec和导则：倾跌与翻倒（主要用于设备型样品）（idtIEC60068-2-31：1982）；一GB/T.2900.77-2008电工术语电工电子测量和仪器仪表第1部分：测量的通用术语 [IEC60050(300-311):2001,IDTJ; GB/T2900.79--2008电工术语电工电子测量和仪器仪表第3部分：电测量仪器仪表的类型［IEC60050(300-313)：2001,IDT]; GB/T2900.89-2012电工术语电工电子测量和仪器仪表第2部分：电测量的通用术语 [IEC60050(300-312):2001,IDT]; GB/T2900.90-2012电工术语电工电子测量和仪器仪表第4部分：各类仪表的特殊术语 [IEC60050(300-314):2001,IDTJ; -GB/T3369.12008过程控制系统用模拟信号第1部分：直流电流信号（IEC60381-1：
1982,IDT); GB4208—20082 外壳防护等级（IP代码）（IEC60529：2001，IDT）； GB4793.1—2007 测量、控制和试验室用电气设备的安全要求 第1部分：通用要求 (IEC61010-1:2001,IDT); GB/T16511-1996电气和电子测量设备随机文件(idtIEC61187：1993)；
I GB/T17614.1—2015/IEC60770-1:2010
-GB/T16842—2008外壳对人和设备的防护检验用试具（IEC61032：1997,IDT）； GB/T17614.3一2013工业过程控制系统用变送器第3部分：智能变送器的评定方法 (IEC60770-3:2006,IDT); GB/T17626.2-2006 电磁兼容试验和测量技术静电放电抗扰度试验（IEC61000-4-2： 2001,IDT); GB/T17626.3—2006 电磁兼容 试验和测量技术 射频电磁场辐射抗扰度试验 (IEC61000-4-3:2002,IDT); GB/T17626.4—2008 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验 (IEC 61000-4-4:2004,IDT); GB/T17626.5—2008 电磁兼容 试验和测量技术浪通（冲击）抗扰度试验（IEC61000-4-5： 2005,IDT); GB/T17626.6—2008 电磁兼容 试验和测量技术 射频场感应的传导骚扰抗扰度 (IEC61000-4-6:2006,IDT); GB/T17626.8—2006 电磁兼容““ 试验和测量技术 工频磁场抗扰度试验（IEC61000-4-8： 2001,IDT); GB/T17626.10-1998 电磁兼容 试验和测量技术 阻尼振荡磁场抗扰度试验（idt IEC61000-4-10:1993); GB/T17626.11一2008电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验(IEC61000-4-11：2004，IDT) GB/T17626.12—1998 电磁兼容试验和测量技术振荡波抗扰度试验(idtIEC61000-4-12： 1995); GB/T17626.162007 电磁兼容试验和测量技术0Hz150kHz共模传导骚扰抗扰度试验(IEC61000-4-16：2002,IDT); GB/T18271.1-2000 过程测量和控制装置 通用性能评定方法和程序 第1部分：总则 (idtIEC61298-1:1995); GB/T18271.2—2000过程测量和控制装置 通用性能评定方法和程序第2部分：参比条件下的试验（idtIEC61298-2：1995）； GB/T18271.3-2000过程测量和控制装置 通用性能评定方法和程序 系第3部分：影响量影响的试验（idtIEC61298-3：1998）； GB/T18271.4--2000过程测量和控制装置 通用性能评定方法和程序第4部分：评定报告的内容（idtIEC61298-4：1995）。
本部分做了下列编辑性修改： a）删除了IEC60770-1：2010的前言； b) 用小数点“”代替作小数点的逗号“，”；
c) 修改了原文中明显错误的地方，如表3“耗气量”中的“参比条件为0℃、101.3kPa”改为了“参
比条件为20℃、101.3kPa”。 本部分由中国机械工业联合会提出。 本部分由全国工业过程测量和控制标准化技术委员会（SAC/TC124)归口。 本部分起草单位：北京远东仪表有限公司、西南大学、重庆市伟岸测器制造股份有限公司、厦门安东
电子有限公司、北京金立石仪表科技有限公司、北京瑞普三元仪表有限公司、福建顺昌虹润精密仪器有限公司、北京自动化技术研究院、中环天仪股份有限公司、上海自动化仪表股份有限公司、重庆电力高等专科学校、南京优倍电气有限公司、天津市亿环自动化仪表技术有限公司、安徽蓝润自动化仪表有限公司、福州福光百特自动化设备有限公司、重庆宇通系统软件有限公司、开封仪表有限公司、中山市中大自 Ⅱ GB/T17614.1—2015/IEC60770-1:2010
动化有限公司、江苏杰克仪表有限公司、河南汉威电子股份有限公司、北京维盛新仪科技有限公司、杭州盘古自动化系统有限公司、厦门宇电自动化科技有限公司、安徽自动化仪表有限公司、福建上润精密仪器有限公司、西安邮电大学。
本部分主要起草人：王悦、周雪莲、唐田、肖国专、宫晓东、李振中、李振钧、陈志扬、赵力行、杨彬、 倪敏、张波、董健、刘忠海、陈万林、李安徽、刘孝清、杜会章、周松明、闵沛、李志刚、朱爱松、郭豪杰、周宇、 郭岳平、戈剑、李彩琴、赵富兰、牟天科、张建成、杨颂华。
本部分所代替标准的历次版本发布情况为：
GB4729—1984; GB/T17614.1—1998,GB/T17614.1—2008。
I GB/T17614.1—2015/IEC60770-1:2010
工业过程控制系统用变送器
第1部分：性能评定方法
1范围
GB/T17614的本部分适用于具有符合IEC60381-1或IEC60382的标准化模拟电流输出信号或标准化气压输出信号的变送器。本部分所述试验也适用于具有其他输出信号的变送器（前提是预先对其差异进行考虑）。
对于智能变送器的评定见IEC60770-3。 对于某些使用集成传感器部件的变送器（如化学分析仪、流量计等），可能需要参考其他国家标准
规范。
本部分旨在为气或电输出信号变送器的性能评定规定统一的试验方法。 本部分所规定的评定方法旨在供制造厂确定其产品的性能以及用户或独立的试验机构验证制造厂
的产品性能规范之用。
本部分所描述的试验条件，如环境温度范围和供源等，都是通常在使用中可遇到的具有代表性的条件。因此，在制造厂没有规定其他值时，应采用本部分所规定的值。
本部分规定的试验不一定充分满足那些特别为特殊环境或安全相关应用设计的变送器。相反地，限定的系列试验可能适用于为运行在某限定条件设计的变送器。
当无需按本部分进行全面评定时，则可按本部分的有关规定进行所需要的试验，并报告试验结果。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
IEC60050-300：2001国际电工术语电工电子测量和仪器仪表第311部分：与测量相关的通用术语第312部分：与电子测量相关的通用术语第313部分：电子测量仪器类型第314部分：仪器类型的特性术语（InternationalElectrotechnicalVocabulary一Electricalandelectronicmeasurements and measuring instruments-Part 31l:General terms relating to measurements—Part 312:General terms relating to electrical measurements-Part 313:Types of electrical measuring instruments—Part 314:Specific terms according to the type of instrument)
IEC60068-2-1：2007环境试验第2-1部分：试验方法试验A：低温（Environmentaltesting Part 2-1:Tests-Test A:Cold)
IEC60068-2-2:1974环境试验第2-2部分：试验方法试验B：高温（Environmentaltesting Part 2-2:Tests-—Test B:Dry heat)
IEC60068-2-31:2008环境试验第2-32部分：试验方法试验Ec：倾跌与翻倒（主要用于设备型样品）（Environmentaltesting-Part2-3l:Tests—TestEc:Roughhandlingshocks，primarilyfore quipment-type specimens)
IEC60381-1：1982过程控制系统用模拟信号第1部分：直流电流信号（Analoguesignalsfor process control systems-Part 1:Direct current signals)
IEC60382：1991工业自动化仪表用模拟气动信号（Analoguepneumaticsignalforprocess
1 GB/T17614.1—2015/IEC 60770-1:2010
control systems)
IEC60529:2001外壳防护等级（IP代码）[Degreesofprotectionprovidedbyenclosures（IP Code)]
IEC60770-3：2006工业过程控制系统用变送器第3部分：智能变送器的评定方法 (Transmitters for use in industrial-process control systems-Part 3:Methods for performance evalua tion of intelligent transmitters)
IEC61000-4-2：2008电磁兼容（EMC）第4-2部分：试验和测量技术静电放电抗扰度试验 [Electromagnetic compatibility (EMC)-—Part 4-2:Testing andmeasurement.techniques-Electrostatic discharge immunitytest]
IEC61000-4-3:2008电磁兼容（EMC）第4-3部分：试验和测量技术射频电磁场辐射抗扰度试验[Electromagnetic compatibility（EMC)--Part 4-3:Testing and measurement techniques- Radiated, radio-freque-ncy,electromagnetic field immunity testj
IEC61000-4-4：2004电磁兼容（EMC）第4-4部分：试验和测量技术电快速瞬变脉冲群抗扰度试验[Electromagneticcompatibility(EMC)—Part4-4：Testingandmeasurementtechniques--Elec- tricalfasttransient/burst immunitytest]
IEC61000-4-5：2005电磁兼容（EMC），第4-5部分：试验和测量技术浪涌（冲击）抗扰度试验 [Electromagnetic compatibility (EMC)--Part 4-5:Testing and measurement techniques--Surge im- munity test]
IEC61000-4-6：2008电磁兼容（EMC）第4-6部分：试验和测量技术射频场感应的传导骚扰抗扰度[Electromagnetic compatibility（EMC)—Part4-6:Testingandmeasurementtechniques—Im- munity to conducted disturbances, induced by radio-frequency fieldsj
IEC61000-4-8：2009电磁兼容（EMC）第4-8部分：试验和测量技术工频磁场抗扰度试验 [Electromagnetic compatibility (EMC)--Part 4-8:Testing and measurement techniques--Power fre quency magnetic field immunity testj
IEC61000-4-10:2001电磁兼容（EMC）第4-10部分：试验和测量技术阻尼振荡磁场抗扰度试验Electromagnetic compatibility（EMC)—Part 4-1o：Testing andmeasurement techniques Dampedoscillatorymagneticfield immunitytestj
IEC61000-4-11：2004电磁兼容（EMC）第4-11部分：试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验[Electromagneticcompatibility（EMC)一Part4-1l：Testingandmeasurement techniquesVoltage dips, short interruptions and voltage variations immunity tests
IEC61000-4-12：2006电磁兼容（EMC）第4-12部分：试验和测量技术振荡波抗扰度试验 [Electromagnetic compatibility (EMC)—Part 4-12:Testing and measurement techniques-Ring wave immunitytestj
IEC61000-4-16：2002电磁兼容（EMC）第4-16部分：试验和测量技术0Hz～150kHz共模传导骚扰抗扰度试验[Electromagneticcompatibility（EMC)—Part4-16：Testingandmeasurementtech- niquesTest for immunity to conducted, common mode disturbances in the frequency range o Hz to 150kHzJ
IEC61010-1：2001测量、控制和试验室用电气设备的安全要求第1部分：通用要求（Safetyre quirements for electrical equipment for measurement,control,and laboratory use-Part l:General re- quirements)
IEC61032：1997外壳对人和设备的防护检验用试具（Protectionofpersonsandequipmentby enclosures—Probes forverification)
IEC61298-1：2008过程测量和控制装置通用性能评定方法和程序第1部分：总则(Process 2
