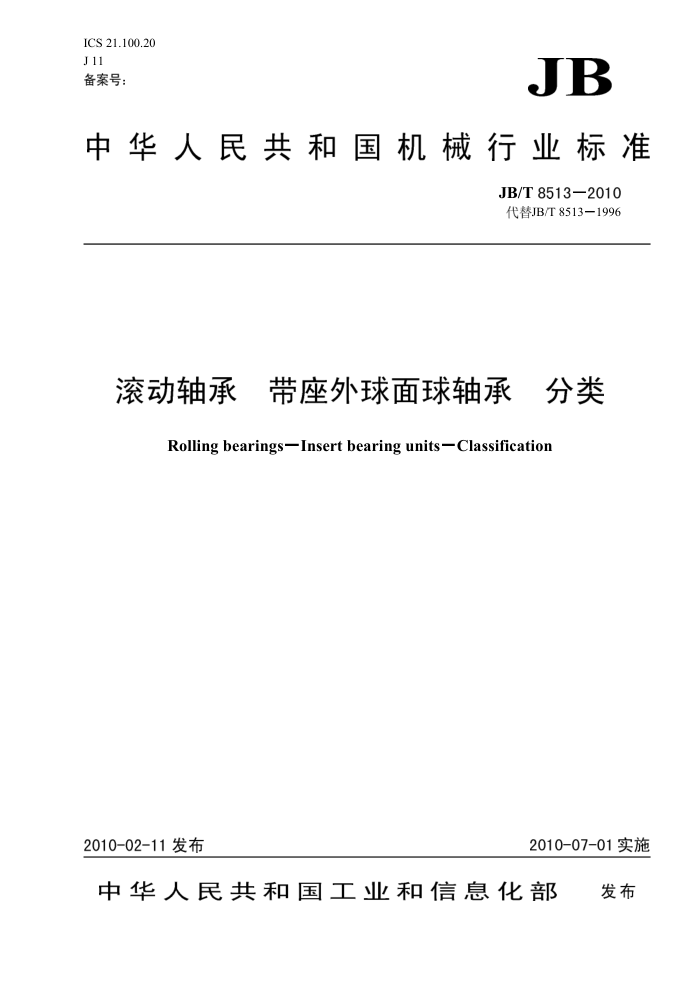

ICS 21.100.20 J 11 备案号：
JB
中华人民共和国机械行业标准
JB/T8513—2010 代替JB/T8513—1996
滚动轴承 带座外球面球轴承 分类
Rolling bearings-Insert bearing units -Classification
2010-07-01实施
2010-02-11发布
发布
中华人民共和国工业和信息化部 JB/T8513—2010
前言
本标准代替JB/T8513一1996《滚动轴承带座外球面球轴承分类》。 本标准与JB/T8513一1996相比，主要变化如下：
增加了标准的英文名称（见封面）：一增加了前言（见前言）：一修改了规范性引用文件（1996年版和本版的第2章）；
修改了“一端平头带偏心套外球面球轴承UE型”的名称（1996年版和本版的表1、表2）。 本标准由中国机械工业联合会提出。 本标准由全国滚动轴承标准化技术委员会（SAC/TC98）归口。 本标准起草单位：洛阳轴承研究所、南安轴承有限责任公司、东莞市TR轴承有限公司、浙江新昌
皮尔轴承有限公司。
本标准主要起草人：马素青、杨荣谋、李建林、樊新英。 本标准所代替标准的历次版本发布情况为：
JB/T8513—1996。
1 JB/T8513—2010
滚动轴承 带座外球面球轴承 分类
1范围
本标准规定了带座外球面球轴承（以下简称带座轴承）的分类方法、分类及其结构型式本标准适用于带座外球面球轴承的分类。
规范性引用文件
2
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T7810一1995滚动轴承带座外球面球轴承外形尺寸 JB/T5303一2002带座外球面球轴承补充结构外形尺寸 JB/T6640—2007 滚动轴承带座外球面球轴承代号方法
3带座轴承的分类方法 3.1带座轴承按轴承座的加工方式，分为：
a）带铸造座轴承； b）带冲压座轴承。
3.2带座轴承按轴承座的形状，分为：
a）带立式座轴承； b）带方形座轴承； c）带菱形座轴承； d）带圆形座轴承； e）带滑块座轴承； f）带环形座轴承； g）带悬挂式座轴承； h）带悬吊式座轴承； i）带三角形座轴承。
3.3带座轴承按座内的轴承结构型式，分为：
a）带座顶丝外球面球轴承； b）带座偏心套外球面球轴承： c）带座紧定套外球面球轴承。
3.4带座轴承按轴承座的材料，分为：
a）带铸铁座轴承； b）带铸钢座轴承； c）带不锈钢座轴承； d）带塑料座轴承。
4带座轴承分类
4
1 JB/T8513—2010
带座轴承按其轴承座的加工方式、形状及座内外球面球轴承的结构型式分为若干类，见表1。
表1带座轴承分类
带立式座顶丝外球面球轴承带立式座偏心套外球面球轴承带立式座紧定套外球面球轴承带高中心立式座顶丝外球面球轴承带高中心立式座偏心套外球面球轴承带高中心立式座紧定套外球面球轴承带窄立式座顶丝外球面球轴承带窄立式座偏心套外球面球轴承带窄立式座紧定套外球面球轴承带方形座顶丝外球面球轴承带方形座偏心套外球面球轴承带方形座紧定套外球面球轴承带凸台方形座顶丝外球面球轴承带凸台方形座偏心套外球面球轴承带凸台方形座紧定套外球面球轴承带菱形座顶丝外球面球轴承带菱形座偏心套外球面球轴承带菱形座紧定套外球面球轴承带可调菱形座顶丝外球面球轴承带可调菱形座偏心套外球面球轴承带可调菱形座紧定套外球面球轴承带凸台圆形座顶丝外球面球轴承带凸台圆形座偏心套外球面球轴承带凸台圆形座紧定套外球面球轴承带滑块座顶丝外球面球轴承带滑块座偏心套外球面球轴承带滑块座紧定套外球面球轴承带环形座顶丝外球面球轴承带环形座偏心套外球面球轴承带悬挂式座顶丝外球面球轴承带悬挂式座偏心套外球面球轴承带悬挂式座紧定套外球面球轴承带悬吊式座顶丝外球面球轴承带悬吊式座偏心套外球面球轴承带悬吊式座紧定套外球面球轴承带冲压立式座一端平头顶丝外球面球轴承带冲压立式座轻型偏心套外球面球轴承带冲压圆形座一端平头顶丝外球面球轴承带冲压圆形座轻型偏心套外球面球轴承带冲压菱形座一端平头顶丝外球面球轴承带冲压菱形座轻型偏心套外球面球轴承带冲压三角形座一端平头顶丝外球面球轴承带冲压三角形座轻型偏心套外球面球轴承
带立式座轴承
带方形座轴承
带铸造座轴承
带菱形座轴承
带圆形座轴承
带滑块座轴承
带环形座轴承
带悬挂式座轴承
带悬吊式座轴承
带冲压立式座轴承
带冲压圆形座轴承
带冲压座轴承
带冲压菱形座轴承
带冲压三角形座轴承
注：同种带座轴承按其座的结构变型或轴承的润滑方式、密封、防尘的不同可分为多种结构型式。
2 JB/T8513—2010
5带座轴承结构型式、代号
带座轴承结构型式、代号见表2。
表2带座轴承结构型式及代号简图
结构型式 结构型式
?
名 称 代 号 标准号
号
带铸造座轴承
带立式座顶丝外球面球 UCP型轴承
GB/T 7810 —1995
带立式座偏心套外球面球轴承
GB/T 7810 —1995
UELP型
2
带立式座紧
定套外球面 UKP+H型 GB/T 7810
3
—1995
球轴承
1
带高中心立式座顶丝外 UCPH型球面球轴承
JB/T 5303 2002
带高中心立式座偏心套外球面球轴承
JB/T 5303 -2002
UELPH型
3 JB/T8513—2010
表2(续)
结构型式 结构型式名 称 代号
简 實图
标准号
带高中心立式座紧定套外球面球轴承
JB/T 5303 -2002
UKPH+H 型
CP
带窄立式座顶丝外球面 UCPA型球轴承
JB/T 5303 2002
带窄立式座偏心套外球 UELPA型 JB/T 5303
2002
面球轴承
带窄立式座紧定套外球 UKPA+H型面球轴承
JB/T 5303 2002
FAF
带方形座顶丝外球面球 UCFU型轴承
GB/T 7810 1995 JB/T8513—2010
表2（续）
结构型式 结构型式名 称 代号
简 图
标准号
带方形座偏心套外球面 UELFU型球轴承
GB/T 7810 1995
带方形座紧定套外球面球轴承
UKFU+H GB/T7810
12
1995
型
带凸台方形座顶丝外球 UCFS型面球轴承
13
带凸台方形座偏心套外 UELFS 型球面球轴承
14
带凸台方形座紧定套外 UKFS+H型球面球轴承
15 JB/T8513—2010
表2(续)
结构型式 结构型式名
公 图
称 代号 标准号
带菱形座顶丝外球面球 UCFLU型轴承
GB/T 7810 —1995
16
带菱形座偏
心套外球面 UELFLU型 GB/T 7810
17
—1995
球轴承
带菱形座紧定套外球面 UKFLU+H型球轴承
GB/T 7810 1995
5
带可调菱形座顶丝外球面球 UCFA型轴承
JB/T5303 2002
1
带可调菱形座偏心套外球面 UELFA型球轴承
JB/T 5303 2002
20
带可调菱形座紧定套外球面 UKFA+H型球轴承
JB/T 5303 2002
2.
