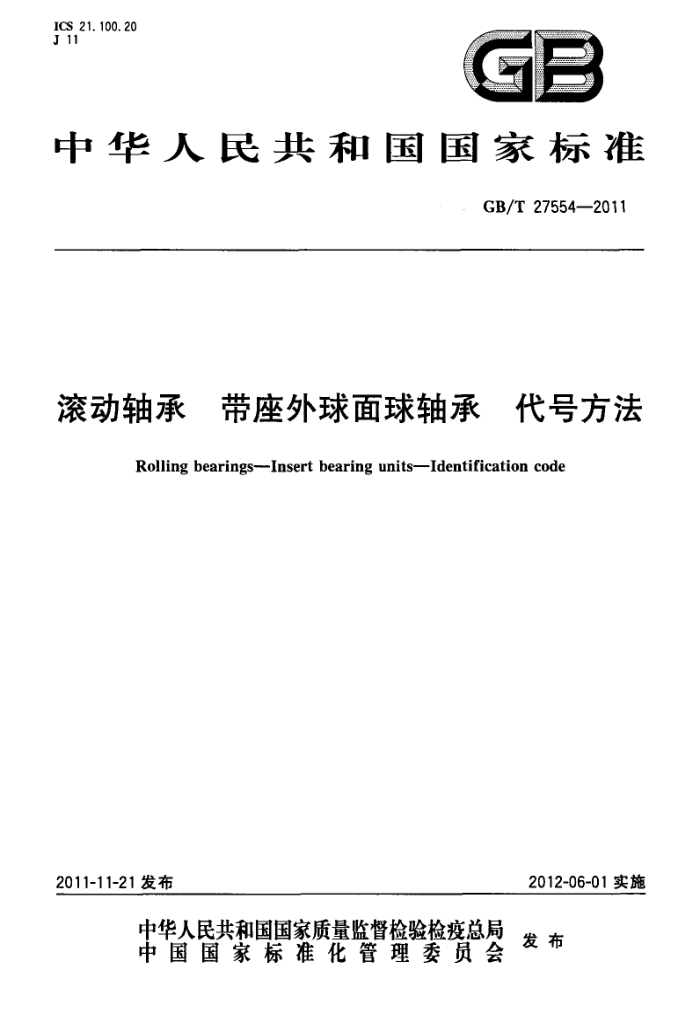

ICS 21. 100. 20 J 11
GB
中华人民共和国国家标准
GB/T27554—2011
滚动轴承 带座外球面球轴承 代号方法
Rolling bearings--Insert bearing units-Identification code
2012-06-01实施
2011-11-21发布
中华人民共和国国家质量监督检验检疫总局 发布
中国国家标准化管理委员会 GB/T27554—2011
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出本标准由全国滚动轴承标准化技术委员会（SAC/TC98)归口。 本标准起草单位：洛阳轴承研究所有限公司、泛科轴承集团有限公司、东莞市TR轴承有限公司、浙
江新昌皮尔轴承有限公司。
本标准主要起草人：马素青、陈志婷、李彬、樊新英、伍海魂。
I GB/T27554—2011
滚动轴承 带座外球面球轴承代号方法
1范围
本标准规定了带座外球面球轴承（以下简称带座轴承）及带附件的带座轴承代号的编制方法：本标准适用于一般用途的带座轴承。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2721993滚动轴承代号方法 GB/T6930--2002 2滚动轴承词汇 GB/T7810—1995 滚动轴承带座外球面球轴承外形尺寸 JB/T2974--2004 滚动轴承代号方法的补充规定 JB/T5303—2002 带座外球面球轴承补充结构外形尺寸 JB/T5304—2007 滚动轴承外球面球轴承径向游隙
3术语和定义
GB/T6930一2002界定的术语和定义适用于本文件。
4带座轴承代号
4.1带座轴承代号的构成
带座轴承代号由基本代号、前置代号和后置代号构成，其排列顺序如下：前置代号 基本代号 后置代号
4.2基本代号 4.2.1基本代号的构成
外形尺寸符合GB/T7810---1995、JB/T5303—2002的带座轴承，其基本代号由带座轴承结构型式代号、尺寸系列代号、内径代号构成，排列顺序按表1的规定。
表1
基本代号尺寸系列代号
内径代号
结构型式代号
1 GB/T27554-—2011
4.2.2结构型式代号 4.2.2.1 结构型式代号的构成
带座轴承结构型式代号由外球面球轴承结构型式代号与外球面球轴承座结构型式代号组合而成，用大写拉丁字母表示，排列顺序按表2的规定。
表2
结构型式代号
外球面球轴承结构型式代号
外球面球轴承座结构型式代号
4.2.2.2外球面球轴承结构型式代号
外球面球轴承结构型式代号用大写拉丁字母表示，其代号按表3的规定。
表3
代 号 UC UEL UK UB UE UD
外球面球轴承结构型式带顶丝外球面球轴承带偏心套外球面球轴承有圆锥孔外球面球轴承一端平头带顶丝外球面球轴承轻型带偏心套外球面球轴承两端平头外球面球轴承
4.2.2.3 外球面球轴承座结构型式代号
外球面球轴承座结构型式代号用大写拉丁字母表示，其代号按表4的规定。
表 4
外球面球轴承座结构型式
代 号
代 号
外球面球轴承座结构型式
P PH PA FU FS FLU FA FC K(T*)
铸造立式座造高中心立式座铸造窄立式座
c FT FB HA PP PF PFT PFL
铸造环形座铸造三角形座铸造悬挂式座铸造悬吊式座冲压立式座冲压圆形座冲压三角形座冲压菱形座
铸造方形座铸造凸台方形座铸造菱形座铸造可调菱形座铸造凸台圆形座
铸造滑块座
铸造滑块座也可采用代号"T”。
4.2.3尺寸系列代号
带座轴承的尺寸系列代号按座中轴承的尺寸系列代号表示，轴承的尺寸系列代号用阿拉伯数字表 2 GB/T27554—2011
示，其代号按表5的规定。
表 5
尺寸系列代号
尺寸系列 2系列 3系列
2 3
4.2.4内径代号
带座轴承的内径代号按座中轴承的内径代号表示，其表示方法按GB/T272-1993中表5的规定。
4.2.5 常用的带座轴承基本代号
常用的带座轴承结构型式、尺寸系列、内径代号及由其组成的基本代号按表6的规定。
表6
带座轴承结构型式代号轴承结构 轴承座结构型式代号 型式代号
尺寸系列代号
内径代号
基本代号
结构型式
2 3 2 3 2 2 2 3 2 3 3 2 3 2 3 2 2 2 2 3 2 3
UCP 200 UCP 300 UELP 200 UELP300 UCPH 200 UCPA 200 UCFU200 UCFU300 UELFU200 UELFU300 UCFS300 UCFLU200 UCFLU300 UELFLU200 UELFLU300 UCFA 200 UCFC200 UELFC 200 UCK(T)200 UCK(T)300 UELK(T)200 UELK(T) 300
带立式座顶丝外球面球轴承
P
UC
00
带立式座偏心套外球面球轴承带高中心立式座顶丝外球面球轴承带窄立式座顶丝外球面球轴承
UEL
P PH PA FU
00 00 00
UC UC UC
带方形座顶丝外球面球轴承
00
带方形座偏心套外球面球轴承带凸台方形座顶丝外球面球轴承带菱形座顶丝外球面球轴承
FU
UEL
00 00 00
UC UC
FS FLU
带菱形座偏心套外球面球轴承
UEL
FLU
00
UC UC UEL UC
FA FC FC K(T)
00 00 00 00
带可调菱形座顶丝外球面球轴承带凸台圆形座顶丝外球面球轴承带凸台圆形座偏心套外球面球轴承
带滑块座顶丝外球面球轴承
UEL
K(T)
00
带滑块座偏心套外球面球轴承
3 GB/T27554—2011
表6（续）
带座轴承结构型式代号
轴承结构 轴承座结构 列代号 内径
尺寸系
基本代号
结构型式
代号
型式代号 型式代号
2 3 2 3 2 2 2 2 2 2 2 2 2 2 2
UCC 200 UCC 300 UELC 200 UELC 300 UCFT 200 UCFB200 UCHA 200 UBPP 200 UEPP200 UBPF 200 UEPF200 UBPFT200 UEPFT200 UBPFL 200 UEPFL200
c
UC
带环形座顶丝外球面球轴承
00
带环形座偏心套外球面球轴承
UEL
C
00
带三角形座顶丝外球面球轴承带悬挂式座顶丝外球面球轴承带悬吊式座顶丝外球面球轴承带冲压立式座顶丝外球面球轴承带冲压立式座偏心套外球面球轴承带冲压圆形座顶丝外球面球轴承带冲压圆形座偏心套外球面球轴承带冲压三角形座顶丝外球面球轴承带冲压三角形座偏心套外球面球轴承带冲压菱形座顶丝外球面球轴承带冲压菱形座偏心套外球面球轴承
UC UC UC UB UE UB UE UB UE UB UE
FT FB HA PP PP PF PF PFT PFT PFL PFL
00 00 00 00 00 00 00 00 00 00 00
4.3前置代号
前置代号为带座轴承附加防尘盖时，在基本代号前添加的补充代号。 前置代号暨于基本代号的前边并与基本代号间用“_"隔开。 前置代号用大写拉丁字母表示，其代号及其含义按表7的规定。
表 7
代 号
含 义
c CM s SM
带座轴承两侧(对凸缘座只有一侧)为铸造通盖带座轴承一侧为铸造通盖，而另一侧(对凸缘座*只有这一侧)为铸造盲盖益带座轴承两侧(对凸缘座"只有一侧为钢板冲压通盖带座轴承一侧为钢板冲压通盖，而另一端（对凸缘座*只有这一侧)为钢板冲压盲盖
方形、菱形、圆形、三角形座属凸缘座。
4.4后置代号
后置代号为带座轴承在结构型式、尺寸、公差、技术要求等有改变时，在基本代号后添加的补充代号。
后置代号置于基本代号的后边，用大写拉丁字母(或加数字)表示。
4 GB/T27554--2011
后置代号及其含义、排列顺序按表8的规定，编制规则按GB/T272—1993的规定。
表8 含 义
项目名称
顺序号
代 号
A、B或C G Y RS R3 按JB/T2974——2004的规定按JB/T2974—-2004的规定
1）内部结构改变； 2）轴承外圈上有润滑油槽； 3）尺寸、公差改变 1）密封结构改变； 2）带三唇密封圈轴承保持架结构、材料改变轴承零件（保持架除外）与轴承座材料改变
A
内部结构
密封与防尘结构
2
保持架及其材料轴承零件（保持架除外)与轴承座材料
2
1 游隙符合JB/T5304—2007规定的0组； 2) 游隙符合JB/T5304—2007规定的2组； C2 3） 游晾符合JB/T5304—-2007规定的3组 C3
游隙
5
1） 轴承与轴承座的球面内径采用H7公差带
配合； 2) 轴承与轴承座的球面内径采用J7公差带
配合
-
配合； 3） 轴承与轴承座的球面内径采用K7公差带
K
配合对振动、噪声、摩力矩、工作温度、润滑等有特殊要求
其他
按JB/T2974—2004的规定
4. 5 带附件的带座轴承代号
常用带紧定套带座轴承的代号按表9的规定。
表 9
结构型式
带座轴承结构型式代号
组合代号 UKP000+H000 UKFU000+H 000 UKFL000+H000 UKFC000+H000 UKK(T)000+H000
紧定套代号 H 000 H 000 H 000 H 000 H 000
UKP UKFU UKFL UKFC UKK(T)
带立式座紧定套外球面球轴承带方形座紧定套外球面球轴承带菱形座紧定套外球面球轴承带凸台圆形座紧定套外球面球轴承带滑块座紧定套外球面球轴承
4.6 代号示例
示例1：带铸造立式座紧定套外球面球轴承
6 GB/T 27554—2011
UK
10 +H 23 10
P 2
紧定套适用的轴承内径50mm 紧定套尺寸系列23 带有紧定套轴承的内径为50mm 尺寸系列2 铸造立式座有圆锥孔的外球面球轴承
示例2：带有铸造盖并带铸造方形座顶丝外球面球轴承
C UC FU 2 10 -R3
带三唇密封圈轴承的内径为50mm 一尺寸系列2 铸造方形座 -带顶丝外球面球轴承带座轴承带有铸造通盖
