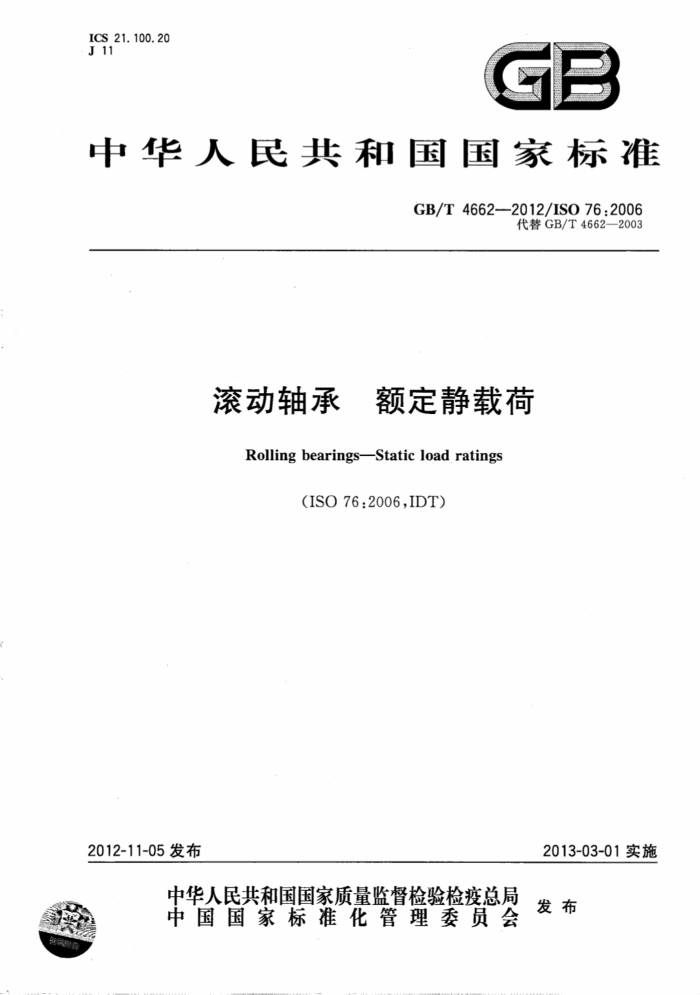

GB/T 4662-2012 滚动轴承 额定静载荷 ICS 21.100.20 J 11
GB
中华人民共和国国家标准
GB/T4662--2012/ISO76:2006
代替GB/T4662—2003
滚动轴承 额定静载荷
Rolling bearingsStatic loadratings
(ISO76:2006,IDT)
2013-03-01实施
2012-11-05发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 中华人民共和国
国家标准滚动轴承额定静载荷 GB/T4662—2012/ISO76;2006
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号(100013) 北京市西城区三里河北街16号(100045)
网址www.spc.net.cn
总编室:(010)64275323发行中心:(010)51780235
读者服务部:(010)68523946 中国标准出版社秦皇岛印剧厂印刷
各地新华书店经销
*
开本880×12301/16 印张1 1字数26千字 2013年3月第一版2013年3月第一次印刷
*
书号:155066·1-46180 定价 18.00元
如有印装差错 由本社发行中心调换
版权专有侵权必究举报电话:(010)68510107 GB/T4662—2012/ISO76:2006
前言
本标准按照GB/T1.1--2009给出的规则起草。 本标准代替GB/T4662—2003《滚动轴承额定静载荷》,与GB/T4662--2003相比,主要技术变
化如下:
修改了“范围”(见第1章,2003年版的第1章);增加了规范性引用文件(见第2章);增加了“静安全系数”的术语和定义(见第3章);增加了符号“S。”并修改了部分符号(见第4章,2003年版的第3章); -增加了α=5°和α=10°的载荷系数X。、Y。的值(见表2,2003年版的表2);增加了对公式(7)和公式(11)的说明[见公式(7)和公式(11)的注」;增加了对ISO/TR10657:1991的引用(见5.1.1、6.1);增加了对“静安全系数”的要求(见第9章)。
本标准使用翻译法等同采用ISO76:2006《滚动轴承额定静载荷》。 与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下:
GB/T6930—2002滚动轴承词汇(ISO5593:1997,IDT) GB/T7811--2007滚动轴承参数符号(ISO15241:2001,IDT)
本标准由中国机械工业联合会提出。 本标准由全国滚动轴承标准化技术委员会(SAC/TC98)归口。 本标准起草单位:洛阳轴承研究所有限公司。 本标准主要起草人:马素青。 本标准所代替标准的历次版本发布情况为:
GB/T4662—1984GB/T4662—1993,GB/T4662—2003。
H GB/T4662--2012/ISO76:2006
滚动轴承 额定静载荷
1范围
本标准规定了滚动轴承基本额定静载荷和当量静载荷的计算方法。本标准适用于尺寸范围符合有关国家标准规定、采用常用优质淬硬轴承钢、按照良好的加工方法制造、且滚动接触表面的形状基本上为常规设计的滚动轴承。
本标准不适用于由于使用条件或(和)轴承内部结构造成滚动体与套圈滚道的接触区出现明显截断的轴承,如若按本标准计算,则不能得到满意的结果。同样,本标准也不适用于由于使用条件引起轴承中载荷偏离正常分布的场合,例如倾斜、预紧或过大的游隙、表面进行过处理或涂敷等。如果出现这些情况,用户应与轴承制造厂协商如何计算当量静载荷。
本标准还不适用于滚动体直接在轴或轴承座表面上运转的结构,除非这些表面在各方面均与其所代替的轴承套圈滚道表面相当。
对于双列向心轴承和双向推力轴承,如若参照本标准,则应假定其结构具有对称性。 此外,本标准也适用于在重载荷条件下静安全系数的确定。
2 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
ISO5593滚动轴承词汇(Rollingbearings—Vocabulary) ISO15241滚动轴承参数符号(Rollingbearings—Symbolsforquantities) ISO/TR10657:1991对ISO76的注释(ExplanatorynotesonISO76)
3术语和定义
ISO5593界定的以及下列术语和定义适用于本文件。
3. 1
静载荷:staticload 轴承套圈或垫圈彼此相对转速为零时,作用在轴承上的载荷。
3.2
径向基本额定静载荷basicstaticradialloadrating 在最大载荷滚动体和滚道接触中心处产生下列计算接触应力所对应的径向静载荷:
-4600MPai 调心球轴承; —4200MPa其他类型的向心球轴承; ——4000MPa向心滚子轴承。 注1:对于单列角接触球轴承,径向额定静载荷是指引起轴承套圈相互间纯径向位移的载荷的径向分量。 注2:在静载荷条件下,这些接触应力系指引起滚动体与滚道产生总永久变形量约为滚动体直径的0.0001倍时的
应力。
3.3
轴向基本额定静载荷basicstaticaxialloadrating 在最大载荷滚动体和滚道接触中心处产生下列计算接触应力所对应的中心轴向静载荷:
1 GB/T4662-2012/IS076:2006
—---4200MPa 推力球轴承; -4000MPa 推力滚子轴承。 注:在静载荷条件下,这些接触应力系指引起滚动体与滚道产生总永久变形量约为滚动体直径的0.0001倍时的
应力。
3. 4
径向当量静载荷 奇static equivalentradial load 系指在最大载荷滚动体与滚道接触中心处产生与实际载荷条件下相同接触应力的径向静载荷。
3.5
轴向当量静载荷staticequivalentaxialload 系指在最大载荷滚动体与滚道接触中心处产生与实际载荷条件下相同接触应力的中心轴向静
载荷。 3.6
静安全系数 staticsafetyfactor 基本额定静载荷与当量静载荷之比。表示阻止滚动体和滚道上产生不允许的永久变形的安全
裕度。 3.7
滚子直径 rollerdiameter 对于对称滚子,《用于额定载荷计算的》滚子直径系指通过滚子长度中部的径向平面内的理论直径。 注1:对于圆锥滚子,滚子直径取滚子大端和小端假想的理论尖角处直径的平均值。 注2:对于非对称球面滚子,滚子直径近似地取零载荷下滚子与无挡边滚道接触点处的直径。
3.8
滚子有效长度 effectiverollerlength 滚子有效长度系指滚子与滚道在最短接触处的最大理论接触长度《用于额定载荷计算的》。 注:通常取滚子理论尖角之间的距离减去滚子倒角,或者取不包括磨削越程槽的滚道长度,两者中择其小者。
3. 9
公称接触角 nominalcontactangle 垂直于轴承轴线的平面(径向平面)与通过轴承套圈或垫圈向滚动体传递力的合力名义作用线之间
的夹角。
注:对于非对称球面滚子轴承,与无挡边滚道的接触决定了公称接触角。 3. 10
球组节圆直径 pitchdiameterof aballset 包容轴承一列球中心的圆的直径。
3.11
滚子组节圆直径 pitchdiameterofarollerset 在轴承一列滚子的中部,贯穿滚子轴线的圆的直径。
4符号
ISO15241给出的以及下列符号适用于本文件。 Coa:轴向基本额定静载荷,N Cor:径向基本额定静载荷,N Dpw:球组或滚子组节圆直径,mm Dw球公称直径,mm
2 GB/T4662—2012/IS076:2006
Dwe:用于额定载荷计算的滚子直径,mm F。:轴承轴向载荷二(轴承实际载荷的轴向分量),N F,:轴承径向载荷=(轴承实际载荷的径向分量),N f。:基本额定静载荷的计算系数 i:滚动体的列数 Lwe:用于额定载荷计算的滚子有效长度,mm P。a:轴向当量静载荷,N Por:径向当量静载荷,N S。:静安全系数 X。:径向载荷系数,N Y。:轴向载荷系数,N Z:单列轴承中的滚动体数;每列滚动体数相同的多列轴承中的每列滚动体数 α:公称接触角,()
5向心球轴承
5.1径向基本额定静载荷 5.1.1单一轴承的径向基本额定静载荷
向心球轴承的径向基本额定静载荷按式(1)计算:
Cor=fiZD"cosa
(1)
公式(1)中的f。值由表1给出。 公式(1)适用于内圈滚道沟曲率半径不大于0.52D、外圈滚道沟曲率半径不大于0.53D的径向
接触和角接触球轴承,以及内圈滚道沟曲率半径不大于0.53D%的调心球轴承。
采用更小的滚道沟曲率半径未必能提高轴承的承载能力,但采用大于上述值的沟曲率半径,则会降低承载能力。在后一种情况下,应采用相应减小的f。值,减小的f。值由ISO/TR10657:1991中公式(3-18)计算得出。 5.1.2轴承组的径向基本额定静载荷 5.1.2.1.两套单列径向接触球轴承作为一个整体运转
两套相同的单列径向接触球轴承并排安装在同一轴上,作为一个整体(成对安装)运转,计算其径向
基本额定静载荷时,应按一套单列径向接触球轴承额定静载荷的两倍来考虑。 5.1.2.2单列角接触球轴承“背对背”或“面对面”配置
两套相同的单列角接触球轴承以“背对背”或“面对面”配置,并排安装在同一轴上,作为一个整体(成对安装)运转,计算其径向基本额定静载荷时,应按一套单列角接触球轴承额定静载荷的两倍来考虑。 5.1.2.3串联配置
两套或多套相同的单列径向接触球轴承或两套或多套相同的单列角接触球轴承以“串联”配置,并
排安装在同一轴上,作为一个整体(成对安装或成组安装)运转,该轴承组的径向基本额定静载荷等于轴承套数乘以一套单列轴承的径向基本额定动载荷。为保证轴承之间载荷均匀分布,轴承应正确制造和安装。
3 GB/T4662—2012/ISO76:2006
表1 球轴承的f。值
f。系数
D,cosa Dr 0 0. 01 0. 02 0. 03 0. 04 0. 05 0.06 0. 07 0. 08 0. 09 0. 1 0. 11 0.12 0. 13 0. 14 0. 15 0.16 0. 17 0. 18 0. 19 0. 2 0. 21 0.22 0. 23 0. 24 0.25 0, 26 0. 27 0. 28 0. 29 0. 3 0. 31 0. 32 0. 33 0. 34 0. 35 0.36 0. 37 0. 38 0. 39 0. 4
向心球轴承
推力球轴承 61.6 60. 8
径向接触和角接触球轴承
调心球轴承
14.7 14. 9 15. 1 15. 3 15.5 15.7 15. 9 16.1 16. 3 16. 5 16. 4 16.1 15. 9 15. 6 15. 4 15. 2 14. 9 14. 7 14. 4 14. 2 14 13. 7 13. 5 13. 2 13 12. 8 12.5 12. 3 12. 1 11. 8 11. 6 11. 4 11. 2 10. 9 10.7 10. 5 10. 3 10 9. 8 9. 6 9. 4
1. 9 2 2 2. 1 2. 1 2. 1 2. 2 2. 2 2. 3 2. 3 2. 4 2. 4 2. 4 2.5 2. 5 2. 6 2. 6 2. 7 2. 7 2. 8 2. 8 2. 8 2. 9 2. 9 3 3 3. 1 3. 1 3. 2 3. 2 3. 3 3. 3 3. 4 3. 4 3. 5 3. 5 3. 6 3. 6 3. 7 3. 8 3. 8
59. 9 59. 1 58. 3 57. 5 56. 7 55. 9 55. 1 54. 3 53. 5 52. 7 51. 9 51. 2 50. 4 49. 6 48.8 48 47. 3 46.5 45.7 45 44. 2 43. 5 42.7 41. 9 41. 2 40. 5 39.7 39 38.2 37. 5 36.8 36 35. 3 34. 6 一 - 一一 -
注:此表基于Hertz点接触公式,取弹性模量=2.07X105MPa,泊松比为0.3。对于向心球轴承,假定其载荷分
5F,
F.
布中最大承载球的载荷为
;对于推力球轴承,假定其载荷分布中最大承载球的载荷为
对于
Zsina
Zcosa
D, cosa 的中间值,其f。值可用线性内插法求得。 Dpw
4
