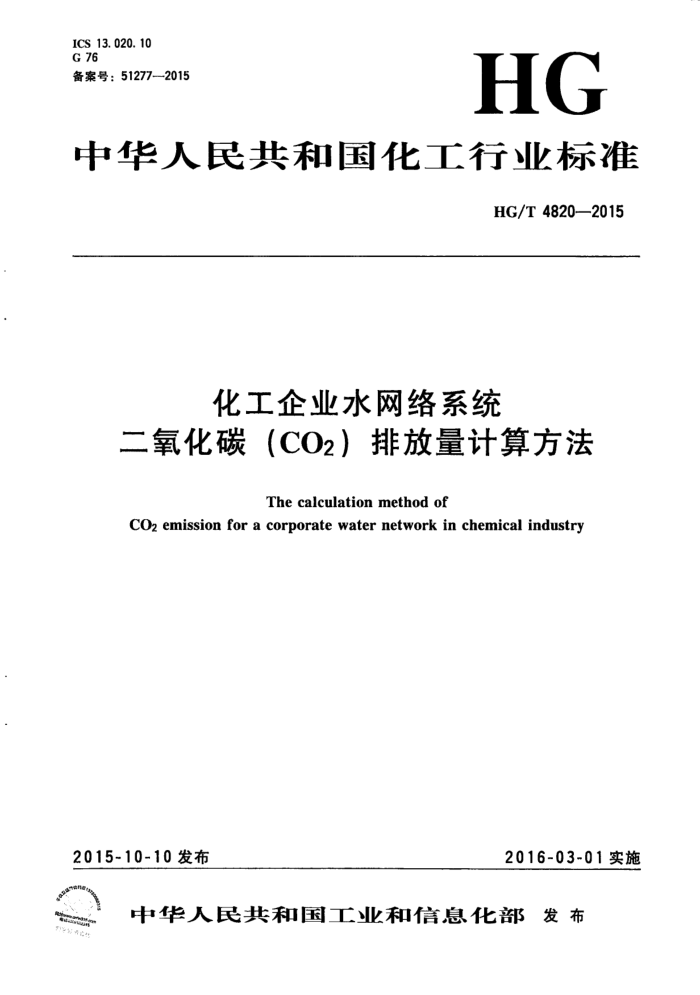

ICS 13. 020.10 G 76 备案号：51277--2015
HG
中华人民共和国化工行业标准
HG/T4820—2015
化工企业水网络系统
二氧化碳（CO2）排放量计算方法
Thecalculationmethod of
CO2 emission for a corporate water network in chemical industry
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 HG/T 4820—2015
前
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国石油和化学工业联合会提出。 本标准由全国化学标准化技术委员会水处理剂分会（SAC/TC63/SC5）归口。 本标准起草单位：中国企业联合会可持续发展工商委员会、中国石油化工集团水处理技术服务中
心、威立雅环境集团、中国化工集团。
本标准主要起草人：崔龙鹏、詹鲲、季清、黄晓军、嵇建军、纪轩、黄敦奇。
一 HG/T4820—2015
引言
化工企业是高能耗、高水耗企业，也是温室气体排放主要来源之一。为贯彻《中华人民共和国清洁生产促进法》，保护生态环境，应对气候变化，实现国家温室气体减排目标，促进中国化工企业的可持续发展，制定本标准，从而规范企业内部CO2排放量的计算方法，推动企业层面碳排放核算方法的一致化和标准化。
本标准编制遵循《温室气体核算体系：企业核算和报告准则》（GHGProtocol：2004）和ISO 14064-1：2006《温室气体第一部分组织层次上对温室气体排放和清除的量化和报告规范及指南》 的基本原则与规范，结合中国化T企业水网络特点，确立了化工企业水网络系统的CO2排放量计算方法。
本标准与国家环境保护部HJ617一2011《企业环境报告书编制导则》相衔接，企业可利用本标准精细化管理水网络的CO2排放量，识别发现减排和降低成本的机会，进一步优化平衡“节水节能减碳”综合管理目标。同时，可为企业社会责任报告提供CO2排放量的支持数据。 HG/T4820—2015
化工企业水网络系统二氧化碳（CO2）排放量计算方法
1范围
本标准规定了化工企业水处理利用过程中水网络系统CO2排放量计算方法。 本标准适用于化工企业水处理利用过程中水网络系统CO2排放量的量化。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
2006年IPCC国家温室气体清单指南
3术语和定义
下列术语和定义适用于本文件。
3. 1
温室气体（GHG） greenhousegas 大气中吸收和重新放出红外辐射的自然和人为的气态成分，包括水汽、二氧化碳、甲烷、氧化亚
氮等。按IPCC报告的界定，主要温室气体共有7种：二氧化碳（CO2）、甲烷（CH4）、一氧化二氮（N2O）、氢氟碳化物（HFCs）、全氟碳化物（PFCs）、六氟化硫（SF6）和三氟化氮（NF3）。 3. 2
全球变暖潜能值globalwarmingpotential 描述给定时间内单位温室气体相对于单位二氧化碳的辐射作用力，用于评价各种温室气体对气候
变化影响的相对能力。 3. 3
企业水网络corporatewaternetwork 企业公用工程内的水网络，包括取水、供水、用水、水处理、污水处理、污泥处理、污水回用等
各单元构成的水系统。 3. 4
二氧化碳当量carbondioxideequivalent 一种通用的度量各种温室气体（GHG）温室效应的单位，缩写为CO2e。一种GHG的二氧化碳
当量等于给定气体的质量乘以它的全球变暖潜能值。本标准中除CO2外，其他GHG（如N2O）在计算时，均以二氧化碳当量计。
1 HG/T4820—2015
3. 5
直接CO2排放directCO2emission 企业水网络拥有或控制的固定排放源和移动排放源的CO2排放。包括能源直接CO2排放和生化
直接排放。 3. 6
能源间接CO2排放indirectCO2emissionrelatedtoenergy 企业水网络内消耗的外部电力、热或蒸汽等能源的生产造成的CO2排放。
3.7
排放因子emissionfactors 对某特定排放源，根据统计分析确定的每单位排放源的排放量。比如：各种燃料燃烧的排放
因子。 3. 8
组织边界organizationalboundaries 组织持有或控制的业务边界，可根据企业权益股份额或者企业管辖控制范围确定。
3. 9
营运边界operationalboundaries 企业计算水网络CO2排放量时设定的生产边界和计算范围。
3. 10
循环用水处理 里watercyclingtreatment 进入循环水设施后经处理送达用水单元的过程。
3. 11
锅炉用水处理boilerwatertreatment 进入锅炉的软化水过程。
3. 12
特殊工艺用水处理specialprocesswatertreatment 因工艺特点对用水有特殊要求的水处理过程（如去离子水）。
3. 13
供水单元 watersupplyunit 包括企业取水设施、水处理和水储供设施。水源供给分自供水和外供水。自供水包括地表水、地
下水、海水、苦咸水、矿井水等；外供水包括自来水、城镇污水再生水等。 3. 14
用水单元wateruseunit 包括循环用水处理、锅炉用水处理、特殊工艺用水处理和其他生产用水处理。
2 HG/T4820-2015
3.15
污水单元wastewaterunit 包括污水的物理法处理、化学及物理化学法处理、生物法处理和污泥脱水。
3. 16
污泥单元sludgeunit 包括供水单元的水处理污泥和污水单元的污水处理污泥的处理过程。污泥处理包括：楚烧、减量
化（以干化、稳定为主）和资源化（有价副产品回收）。 3. 17
污水回用单元wastewaterreuseunit 包括化工污水深度处理和将深度处理后的回用水送达到相关用水单位为止。
4CO2排放量计算的基本原则
4.1实用性
化T企业水网络CO2排放量计算采用的基础数据应基于企业各种实际统计或测算数据，以月平均能源消耗为基准、不应采用标定数据。 4.2相关性
CO2排放量计算应反映化.工企业水网络系统CO2排放情况，以满足生产企业统计、管理、报告以及制定减排计划等需求。 4.3完整性
对报告单位水网络系统内CO?排放各单元进行报告，包括直接排放和能源间接排放。
4.4一致性
用统一方法设定营运边界、数据收集、计算和报告，保证能对不同时间内的排放做出有意义的比较。数据的收集与企业财务报告数据相一致。另外，对相关因素的变化加以说明。 4.5透明性
具有明确的数据收集方法和计算过程，并对数据来源和计算方法进行说明。
.
4.6准确性
应对企业水网络系统CO2排放量进行准确计算，尽可能减少各种误差和不确定性。
5CO2排放量计算范围
在整个组织边界范围内，以单独生产企业为基本盘查单位，在其营运边界内核算水网络系统 CO2排放量。
化.T.生产企业水网络系统CO排放可分为直接CO2排放和能源间接CO2排放两种。
3 HG/T4820—2015
化工生产企业水网络系统CO：排放计算范围：从企业供水单元、用水单元、污水单元、污泥单元到污水回用单元的企业直接C()2排放和能源间接CO)2排放。采用的基础数据以月为基本单位进行统计。
6CO2排放量计算方法
6.1直接CO2排放蛋
6.1.1能源直接CO2排放量计算方法
能源直接CO2排放量，根据燃料的热值和对应的CO2排放因子，按公式（1）计算：
CO2.ed=Z[FQ×(HVX1000)X(EF/1000)J
... (1)
式中： COz. ed - 一统计期内能源直接CO2排放量的数值，单位为吨（t)；
FQ一一统计期内燃料的用量的数值，单位为吨（t)； HV一一燃料的低位热值的数值，单位为兆焦每千克或兆焦每立方米（MJ/kg或MJ/m3）； EF—燃料的CO2排放因子的数值，单位为千克CO)2每兆焦（kgCO2/MJ）。
注：燃料的低位热值及对应的排放因子参见附录A表A.1。 6.1.2生化直接排放量
6.1.2.1直接N20排放量计算
污水处理过程中直接N2O排放量，以二氧化碳当量计，按公式（2）计算：
C0)2.N20=GWPN:0X(TNmrXEFN20X44/28)/1000
+*...* (2)
式中： CO2.N:0 统计期内N2(）排放的CO2当量值的数值，单位为吨二氧化碳当量（tCO2e）； TNinf 生物脱氮总脱除氮量的数值，单位为千克（kg）； EFN:0 源自排放污水的Nz排放的排放因子的数值，建议取值为0.005，单位为kgN20)
N/kgN（IPCC，2006);
44/28— kgN2O-N到kgN2O的换算系数； GWPN:0 V2O的全球变暖潜能值的数值，取值为296，单位为kgCO2/kg.V2O（IPCC，2006）。
6.1.2.2直接CH4排放量计算
污水厌氧降解过程中产生的直接甲烷排放，以二氧化碳当计，按公式（3）计算：
CO2. cH, =TcODXEFcH, XGWPCH.
... (3)
式中： CO2.CH, 统计期内污水厌氧降解过程产生的CO2排放量的数值，单位为吨二氧化碳当量
(tCO2e);
TcOD 统计期内污水中C()D去除量的数值，单位为吨（t)； EFcH,- -污水厌氧降解过程甲烷排放因子的数值，建议取值为0.25，单位为1CH4/tCOD
(IPCC，2006);
GWPcH: CH，的全球变暖潜能值的数值，取值为25，单位为kgCO2/kgCH4（IPCC，2006）。
-
