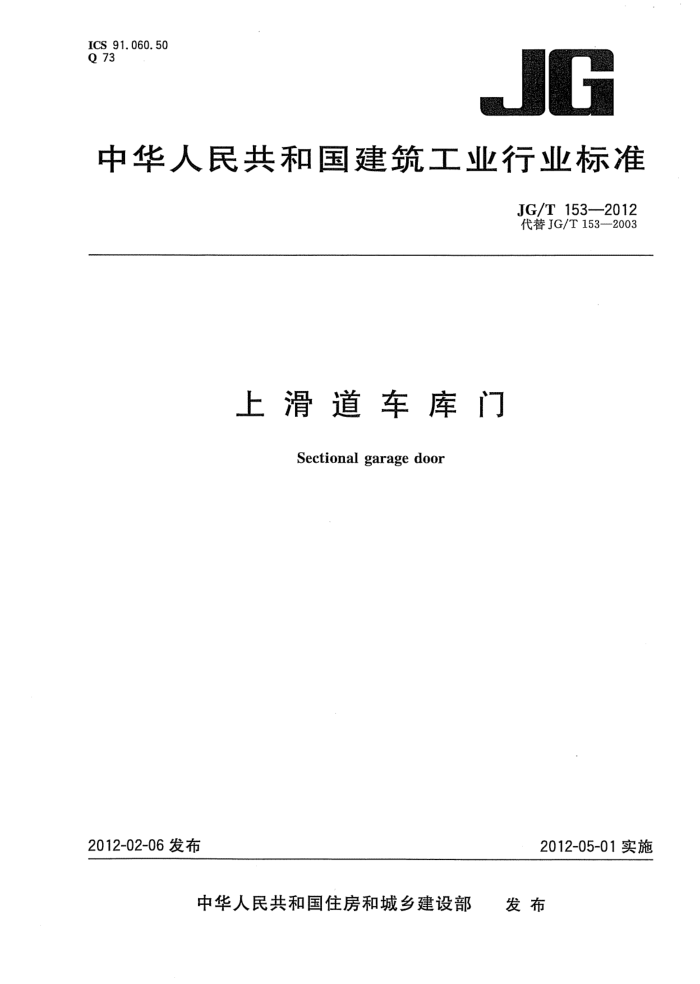

ICS 91.060.50 Q 73
中华人民共和国建筑工业行业标准
JG/T153——2012 代替JG/T153—2003
上滑道车库门
Sectional garagedoor
2012-05-01实施
2012-02-06发布
中华人民共和国住房和城乡建设部 发布 中华人民共和国建筑工业
行业标 准上滑道车库门 JG/T153—2012
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号(100013) 北京市西城区三里河北街16号(100045)
网址www.spc.net.cn
总编室：(010)64275323 发行中心：(010)51780235
读者服务部：(010)68523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本880×12301/16印张1字数25千字 2012年5月第一版2012年5月第一次印刷
*
书号：155066·2-23399 9定价18.00元
如有印装差错由本社发行中心调换
版权专有侵权必究举报电话：(010)68510107 JG/T153—2012
前 言
本标准按照GB/T1.12009给出的规则起草。 本标准是对JG/T1532003的修订，与JG/T1532003相比主要技术变化如下：
增加了部分术语定义（3.6、3.8、3.9和3.10)；增加了适用条件部分（5.1)；增加了材料部分(5.3和5.4)； -增加了对钢丝绳的安全要求（6.6.4)；补充了部分规范性引用文件（第2章）修改了部分术语定义(3.1、3.2、3.3、3.4、3.5和3.7）修改了分类、代号及标记（第4章）；修改了聚氨酯泡沫密度（5.4.3)、抗风压性能（6.5.1)、噪声（6.9)等内容；修改了抗风压性能的试验方法（7.5.4) 修改了部分检验项目（8.1.2)
本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑制品与构配件产品标准化技术委员会归口。 本标准负责起草单位：许继施普雷特机电设备有限公司、烟台电机有限公司。 本标准参加起草单位：沈阳远兴自动门制造有限公司、无锡市苏可自动门制造有限公司、无锡捷阳
节能科技有限公司、江苏金秋竹集团有限公司、北京红日升工贸有限公司、上海裕凯科技有限公司、洛阳市中孚机电自动化科技有限公司、沈阳华帅门业有限公司。
本标准主要起草人：余诚、杨杰、巴云峰、林夕范、何远清、苏可、顾国东、谭云红、王洪文、赵国玉、 马宏伟、王志强。
本标准所代替标准的历次发布情况为：
-JG/T153-—2003。
I JG/T153-2012
上滑道车库门
1范围
本标准规定了上滑道车库门的术语和定义、分类、代号及标记、一般要求、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于民用建筑中的上滑道车库门。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T912碳素结构钢和低合金结构钢热轧薄钢板及钢带 GB/T1239.2冷卷圆柱螺旋拉伸弹簧技术条件 GB/T1239.3冷卷圆柱螺旋扭转弹簧技术条件 GB/T1720—1979漆膜附着力测定法 GB/T1732—1993漆膜耐冲击性测定法 GB/T 2088 圆柱螺旋拉伸弹簧(圆钩环压中心型)尺寸及参数 GB/T2518 连续热镀锌钢板及钢带 GB/T 5824 建筑门窗洞口尺寸系列 GB/T6388 运输包装收发货标志 GB/T84842008建筑外门窗保温性能分级及检测方法 GB/T10801.1 绝热用模塑聚苯乙烯泡沫塑料 GB/T10801.2 绝热用挤塑聚苯乙烯泡沫塑料(XPS) GB/T12754 彩色涂层钢板及钢带 GB/T13306 标牌 GB/T20118 一般用途钢丝绳 GB/T 21558 建筑绝热用硬质聚氨酯泡沫塑料 GB/T24498 建筑门窗、幕墙用密封胶条 JG/T227 车库门电动开门机
3术语和定义
下列术语和定义适用于本文件。
3. 1
上滑道车库门sectionalgaragedoor 由门扇、平衡装置、导轨等组成，门扇能通过两侧安装的滚轮在导轨中上下运行的车库门。典型的
上滑道车库门示意见图1。
1 JG/T153—2012
5
说明：
一限位块； 0 - -开门机（可选）；
平衡装置；一导轨；一门扇。
3
4
5
图1 典型的上滑道车库门示意图
3.2
门扇doorleaf 由若干块门板用铰链相互连接，起封闭洞口作用的活动板状构件。
3.3
门板 doorsection 构成门扇的板状构件。
3. 4
单层门板single-skinneddoor section 由一层材料制成的门板。
3.5
复合门板 double-skinned doorsection 由两种或两种以上的材料制成，具有隔声、保温功能的门板。
3. 6
防夹手门板proofpinchdoorsection 铰接部位具有防止手指夹伤功能的门板。
3.7
平衡装置 balancedevice 采用扭簧、拉簧或其他机构，起平衡门扇作用的组件。 2
