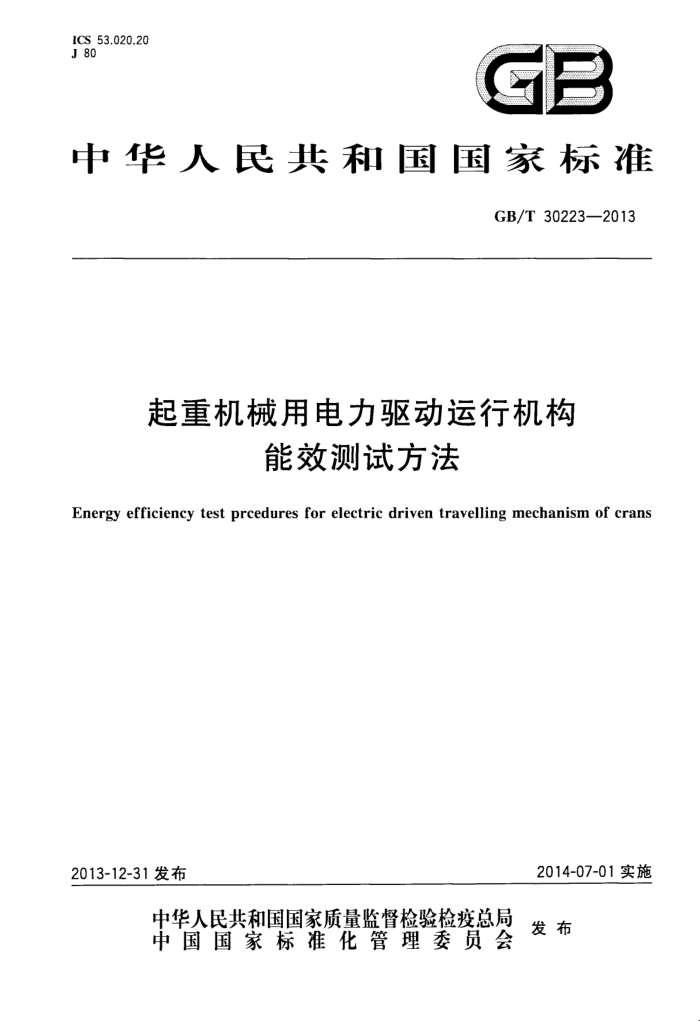

ICS 53.020.20
GB
J 80
中华人民共和国国家标准
GB/T 30223—2013
起重机械用电力驱动运行机构
能效测试方法
Energy efficiency test prcedures for electric driven travelling mechanism of crans
2014-07-01实施
2013-12-31发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 302232013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国起重机械标准化技术委员会（SAC/TC227)归口。 本标准负责起草单位：大连博瑞重工有限公司、北京起重运输机械设计研究院、国家起重运输机械
质量监督检验中心。
本标准参加起草单位：三一集团有限公司、上海起重运输机械厂有限公司、广西建工集团建筑机械制造有限责任公司、象王重工股份有限公司。
本标准主要起草人：刘元利、张皓琨、赵春晖、陶天华、林夫奎、张毅、胡浪、张寒、葛明。
I GB/T30223—2013
起重机械用电力驱动运行机构
能效测试方法
1范围
本标准规定了电力驱动的起重机械运行机构的能效测试方法。 本标准适用于电力驱动的起重机械运行机构。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T6974.1起重机术语第1部份：通用术语
3术语和定义
GB/T6974.1界定的以及下列术语和定义适用于本文件。
3.1
供给能 supplyenergy 运行机构按规定的测试方法要求完成一个测试周期时，实际消耗的电能
3.2
有效能标称值 直nominal value of effective energy 运行机构按规定的测试方法要求完成一个测试周期时，提供的有效能量。
3.3
能效标称值 nominal value of energy efficiency 运行机构按规定的测试方法要求完成一个测试周期时，有效能标称值与供给能的比值。
4测试条件 4.1测试样机
测试样机应为能正常使用的合格产品。
4.2 测试环境
运行机构应在相应产品标准规定的工作条件下进行测试，且应满足以下要求： a) 风速应小于3m/s； b) 冶金起重机的环境温度应为十20℃～十40℃，其他起重机的环境温度应为十10℃～
+30℃; c) 环境湿度应满足相关产品标准中的规定； d) 起重机应处在平整轨道上，且轨道坡度不应大于0.5%；
1 GB/T30223—2013
e) 测试载荷质量与规定值的偏差不应大于士5%，仲裁检验时偏差不应大于土1%，测试载荷质量
的精度为土1%； f) 供电系统在起重机馈线接人处的电压波动不应超过额定值的士10%；三相电压不平衡率不应
大于1.5%； g) 运行距离与规定值的偏差不应大于土5%，仲裁检验时偏差不应大于土1%。测量精度不应小
于0.01m。
4.3测试仪器和测试记录 4.3.1 测试所用各种测量仪器应符合相关国家标准，且应为国家计量部门检定有效期内的产品。 4.3.2采用的电能仪表应具有记录反向电能功能，准确度不应低于0.5级，有效分辨力不应低于0.001 度（显示位数应不少于小数点后三位）。 4.3.3互感器的准确度等级不应低于0.2级（满量程）。 4.3.4其他测量设备和计量器具的准确度等级不应低于0.5级。 4.3.5选择仪表时，应根据测量需要尽量选择低量程仪表。 4.3.6 能效测试完成后应填写“运行机构能效测试记录表”，记录表格式参见附录A。
5测试和计算方法
5.1供给能的测试 5.1.1 电度表法
通过数字式电能测量仪器(装置)测量供给能，并按式(1)进行计算。
Ec =3.6 ×10°D;
(1 )
式中： Ec 供给能，单位为焦耳（J)；
个测试周期内包含的测试阶段数；
n D 个测试周期内第i个阶段数字式电能表（仪）测量值，单位为千瓦时（kW·h），测量值为
负值时，为测试对象向电网反馈能量。
5.1.2 电流电压法 5.1.2.1 基于三瓦特表法原理的测量仪器，按式(2)或式(3)进行计算。
Ec= (Pii + P2i + Psi) t; UiI.cosP1+U2.cosP2 +f.Us Ia osP)
(2)
Ec=
.( 3 )
式中： ti P1P2P3i 一个测试周期内第i个阶段三只表分别测得的功率值，单位为瓦特（W)；
一个测试周期内第i个阶段的工作时间，单位为秒(s)；
一个测试周期内第i个阶段三只表分别测得的电压值，单位为伏特(V)；一个测试周期内第i个阶段三只表分别测试得的电流值，单位为安培（A)；一个测试周期内第讠个阶段三只表分别测试的电压与电流间的相位差角。
UiUziUsi IiiI2iIsi P1iP2iP3i
5.1.2.2 基于两瓦特表法原理的测量仪器，按式(4)或式(5)进行计算。
?
EG= (Pu+P:)ti
·(4 )
2 GB/T30223-—2013
Ec=Z (I,U12: Ii.cosp1 +.U32i I 3:cosp)
.·(5)
式中： P1i、P3: UiziUa2i IiI3i Pii3i
个测试周期内第i个阶段两只表分别测得的功率值，单位为瓦特（W）；一个测试周期内第i个阶段两只表分别测得的电压值，单位为伏特(V)；一个测试周期内第i个阶段两只表分别测试得的电流值，单位为安培（A）；一个测试周期内第讠个阶段两只表分别测试的电压与电流间的相位差角。
5.1.3测量仪器接入方式
测量仪器的接人方式和接入位置应满足以下条件：测量仪器的具体位置视现场情况确定，但应在测试记录中给出测量仪器接人示意图，附录B中给
出了接人位置示意图的参考示例。 5.2有效能标称值的测试 5.2.1参与测试的机构
参与测试的机构应为参与完成一个完整测试周期的所有运行机构。 5.2.2测试周期
在正常工作条件下，运行机构在相距为规定测试距离的A、B两点之间，按规定的测试速度和规定的测试距离，带载和空载各往返一次。运行机构断电后的行程不计人测试距离。位置调整和吊具、载荷的装卸、升降阶段的能耗不计入测试周期。 5.2.3测试参数选取原则 5.2.3.1测试载荷
用作测试载荷的物料特性应符合被测起重机的设计要求。测试载荷的大小按整机工作级别选取，测试载荷质量应包含起重机可分吊具和索具的质量。测试载荷质量的确定见附录C。 5.2.3.2测试速度
单速时，按额定运行速度操作。双速或调速时，按所测小车或起重机的最大起重量对应的最高运行速度操作。 5.2.3.3测试距离
测试距离是运行机构一次通电所走过的路程。测试距离的取值为被测机构以测试速度运行1min 距离的50%，如该值大于被测机构有效行程的80%时，取被测机构有效行程的80%。 5.2.3.4测试数据
按规定的测试周期至少重复测试3次，取其连续3次有效测量值的算术平均值。 5.3有效能标称值的计算 5.3.1小车运行用能标称值按式（6)进行计算。
Eyx=9800μ（m+mz)(S2AB+SzBA）+500(m+m2)(u2AB+2BA）+
9800μm2(S'2AB+S2BA）+500m2(u2AB+2BA)
.(6)
3 GB/T 30223—2013
式中： E yx 小车运行机构有效能标称值，单位为焦耳(J)；
测试载荷(含可分吊具、索具)的质量，单位为吨(t)；
m m2 小车(含固定吊具)的质量，单位为吨(t)；
运行阻力系数，取0.006；
μ S 2AB 带载小车从A运行到B的实际测试距离，单位为米（m)； S2BA 带载小车从B运行到A的实际测试距离，单位为米（m)； S2AB 空载小车从A运行到B的实际测试距离，单位为米（m）； S2BA 空载小车从B运行到A的实际测试距离，单位为米（m)； U2AB 带载小车从A运行到B的实际测试速度，单位为米每秒（m/s)； U 2BA 带载小车从B运行到A的实际测试速度，单位为米每秒（m/s)；
U2AB 空载小车从A运行到B的实际测试速度，单位为米每秒（m/s)； U2BA 空载小车从B运行到A的实际测试速度，单位为米每秒（m/s）。
5.3.2 大车运行机构有效能标称值按式(7)进行计算。
E=9800μ（m+m)(S3AB+S3BA)+500(m+m)(AB+BA)+
9800μm(S'sAB+S3BA）+500m(U3AB+U"BA)
..( 7)
式中： Eyd 大车运行机构有效能标称值，单位为焦耳(J)； m3 起重机(含固定吊具)的质量，单位为吨(t)； S3AB 带载大车从A运行到B的实际测试距离，单位为米（m）； S3BA 带载大车从B运行到A的实际测试距离，单位为米（m)； S3AB 空载大车从A运行到B的实际测试距离，单位为米（m）； SsBA 空载大车从B运行到A的实际测试距离，单位为米（m）； U3AB 带载大车从A运行到B的实际测试速度，单位为米每秒(m/s)； U3BA 带载大车从B运行到A的实际测试速度，单位为米每秒(m/s)； U'SAB 空载大车从A运行到B的实际测试速度，单位为米每秒（m/s)； U'SBA 空载大车从B运行到A的实际测试速度，单位为米每秒（m/s)。
5.4 运行机构能效标称值的计算 5.4.1 小车运行机构能效标称值的计算按式（8)进行。
Eyx
7 yx ×100%
...(8)
EGx
式中： 7yx 一小车运行机构能效标称值； Eyx 一小车运行机构测量3次的有效能标称值平均值，单位为焦耳(J)； Ecx 小车运行机构测量3次的供给能平均值，单位为焦耳(J)。
-
5.4.2大车运行机构能效标称值的计算按式(9)进行。
Eyd
7yd = =×100%
..(9)
Ecd
式中： 7yd Ey 大车运行机构测量3次的有效能标称值平均值，单位为焦耳(J)； Eca 大车运行机构测量3次的供给能平均值，单位为焦耳(J）。
大车运行机构能效标称值；
4 GB/T30223—2013
-
1
长三然
机
*/u 移 w
度速
位
拉安湿
-
-
X二第
（） ）
s/w 科 u
A
录附
（/) “回盘性 / 81/首福 电 工 %/
1
口
备表 设 环
/重 台电
『
X一第
s/u 移 w
口
度速
同
福
号 聚好
2i
标 5
测 测 设 GB/T 30223—2013
T
W 机风
-
度 .19 A
三
=
/ 三 [ / # / 电 “ 1/
-
安
整
『
X二张
戴咖 2 w
速
移
蒙
（/）
家
J
表 设
A
长一第
s/u
速
季
位 E
霍
“回盘 /首业 再电
%/
试 试测 测
