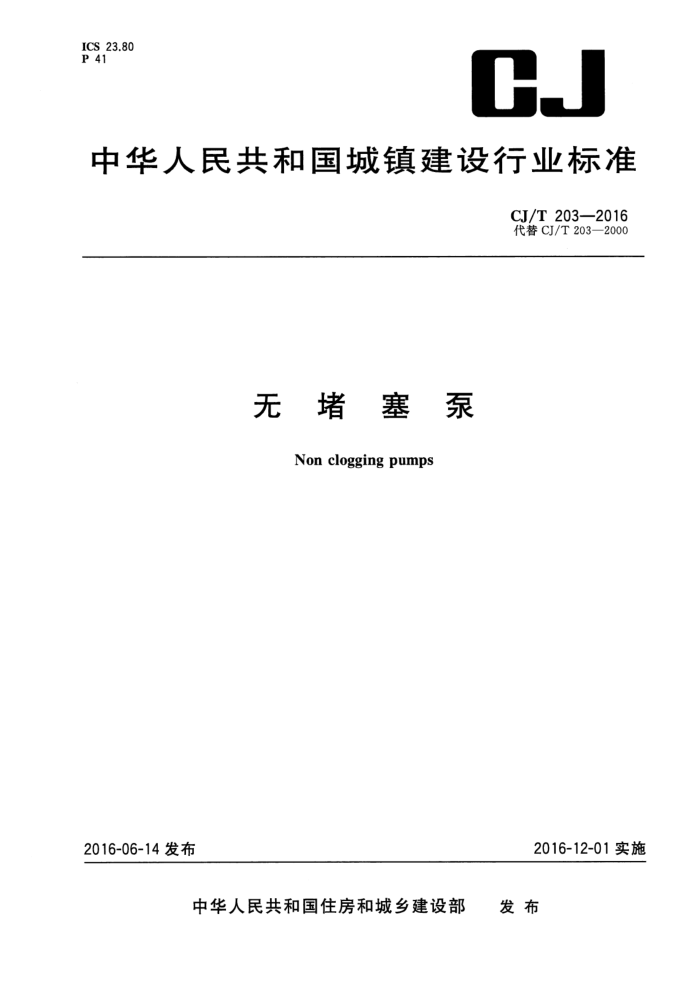

ICS 23.80 P 41
CJ
中华人民共和国城镇建设行业标准
CJ/T 203—2016 代替CJ/T203—2000
无堵 首塞泵
Non clogging pumps
2016-12-01实施
2016-06-14发布
发布
中华人民共和国住房和城乡建设部 CJ/T203—2016
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义 4 型式、型号和基本参数· 5 工作条件 6 材料 7 要求 9
3
试验方法 9 检验规则 10 标志、包装、运输和贮存附录A（资料性附录） 基本参数·
b
.
C
10 12 CJ/T 203—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准是对CJ/T203一2000《无堵塞泵》的修订，与CJ/T203一2000相比主要技术内容变化如下
增加了规定流量、规定扬程和规定点的定义（见3.1、3.2和3.3）；修改了叶轮型式的分类方法（见4.1.4，2000年版的5.1.2）；修改了型号表示方法（见4.2.1，2000年版的4.2）；增加了泵机组效率的计算公式（见4.3.3）；增加了泵配电动机外壳防护等级的要求（见4.3.4)；增加了工作条件的要求（见第5章）；提高了叶轮材料的要求（见表1，2000年版的表2）； -增加了外露紧固件材料的要求（见表1)；增加了机械密封材料和填料密封材料的要求（见6.2）；增加了外观及性能的要求（见7.1.1～7.1.7）；提高了轴承温升和温度限值的要求（见7.5.5.3，2000年版的7.2.8）；提高了机械密封处泄漏水量的要求（见7.5.7.3，2000年版的7.2.11.2）；增加了允许通过纤维长度的检测方法（见8.1.5.2）；增加了平均无故障工作时间的检测方法（见8.1.6）：修改了出厂检验的判定规则（见9.2.2，2000年版的9.2.3）；删除了产品使用保证内容及保证期（见2000年版的第10章）；修改了附录A，与附录B合并，扩充了规定范围（见附录A，2000年版的附录A和附录B）。
-
本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部市政给水排水标准化技术委员会归口。 本标准起草单位：天津艾杰环保技术工程有限公司、蓝深集团股份有限公司、上海阳璇水务有限公
司、江苏亚太泵阀有限公司、天津水工业工程设备有限公司、天津市市政工程设计研究院、天津市环境工程评估中心、天津臻熙科技发展有限公司、福建蓝海市政园林建筑有限公司。
本标准主要起草人：张大群、金宏、刘瑶、张述超、赵秉森、孟凡有、王秀朵、陈斌、黄亦文、赵乐军、 魏子章、姜亦增、曹井国、李善庭、潘毅、傅志平、孙晓蓉、吴康宁、王世文。
本标准所代替标准的历次版本发布情况为：
CJ/T203—2000。
I CJ/T203—2016
无堵塞泵
1范围
本标准规定了无堵塞泵（以下简称“泵”)的术语和定义、型式、型号和基本参数、工作条件、材料、要
求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于城镇污水处理工程中无堵塞泵的制造和检验。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T191包装储运图示标志 GB/T230.1金属材料 洛氏硬度试验 第1部分：试验方法（A、B、C、D、E、F、G、H、K、N、T标
尺)
GB/T699-2015 5优质碳素结构钢 GB/T1348—2009球墨铸铁件 GB/T1569圆柱形轴伸 GB/T3216—2005 回转动力泵水力性能验收试验1级和2级 GB/T4942.1旋转电机整体结构的防护等级（IP代码）分级 GB/T6391 滚动轴承额定动载荷和额定寿命 GB/T8263-—2010 抗磨白口铸铁件 GB/T9239.1 1机械振动恒态（刚性)转子平衡品质要求第1部分：规范与平衡允差的检验 GB/T9439—2010 灰铸铁件 GB/T13306 5标牌 GB/T13384 机电产品包装通用技术条件 GB/T14211 机械密封试验方法 GB/T17241.6 整体铸铁法兰 GB/T20878一2007不锈钢和耐热钢牌号及化学成分 GB/T23262 非金属密封填料试验方法 GB/T29529—2013 泵的噪声测量与评价方法 GB/T29531—2013 泵的振动测量与评价方法 JB/T1472 泵用机械密封 JB/T 4297 泵产品涂漆技术条件 JB/T 5936 工程机械机械加工件通用技术条件 JB/T5943 工程机械焊接件通用技术条件 JB/T 6881 泵可靠性测定试验 JB/T 7557 同轴度误差检测 JC/T2053 非金属密封填料
1
