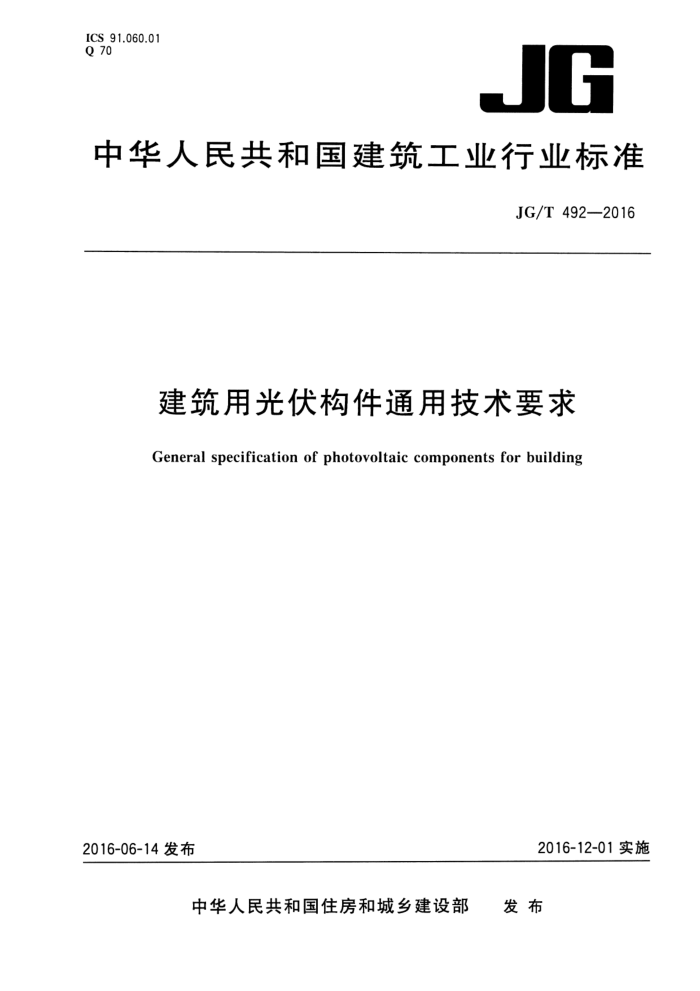

ICS 91.060.01 Q 70
JG
中华人民共和国建筑工业行业标准
JG/T 492—2016
建筑用光伏构件通用技术要求
General specification of photovoltaic components for building
2016-06-14发布
2016-12-01实施
发布
中华人民共和国住房和城乡建设部 JG/T492—2016
目 次
前言
范围规范性引用文件术语和定义分类、代号与标记·
1
2
3
4
5 一般要求 6
要求试验方法 8 检验规则
...
7
标志、包装、运输和贮存
9 附录A（规范性附录）光伏构件抗风压性能测试试验序列图
8
11 JG/T 492—2016
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑制品与构配件标准化技术委员会归口。 本标准负责起草单位：中国建筑设计研究院、中国可再生能源学会太阳能建筑专业委员会。 本标准参加起草单位：珠海兴业绿色建筑科技有限公司、中国科学院电工研究所、福建省建筑科学
研究院、住房和城乡建设部科技发展促进中心、中国建材检验认证集团股份有限公司、武汉日新科技股份有限公司、山东方兴新能源科技有限公司、英利集团有限公司、安徽长远绿色能源有限公司、深圳蓝波绿建集团股份有限公司、深圳市创益科技发展有限公司、威海中玻光电有限公司、欧贝黎新能源科技股份有限公司、上海曙海太阳能有限公司。
本标准主要起草人：仲继寿、梁咏华、罗多、刘海涛、谢竹雯、郝斌、石新勇、张磊、曾雁、瀚晓磊、余飞、 宋志、孙仲刚、余晓东、徐宁、姜希猛、吴军、曹洪彬、方建国。
I JG/T492—2016
建筑用光伏构件通用技术要求
1范围
本标准规定了建筑用光伏构件的术语和定义、分类、代号与标记、一般要求、要求、试验方法、检验规则及标志、包装、运输和贮存。
本标准适用于工业与民用建筑用光伏构件。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单适用于本文件。
GB/T191包装储运图示标志 GB/T1216外径千分尺 GB/T 5137.2 2汽车安全玻璃试验方法第2部分：光学性能试验 GB5237.2 铝合金建筑型材 第2部分：阳极氧化型材 GB5237.3 铝合金建筑型材 第3部分：电泳涂漆型材 GB 5237.4 铝合金建筑型材 第4部分：粉末喷涂型材 GB5237.5 铝合金建筑型材 第5部分：氟碳漆喷涂型材 GB/T 8484 建筑外门窗保温性能分级及检测方法 GB8624 ：建筑材料及制品燃烧性能分级 GB/T9056 金属直尺 GB/T 9978.1 建筑构件耐火试验方法第1部分：通用要求 GB/T11942 彩色建筑材料色度测量方法 GB/T12513 镶玻璃构件耐火试验方法 GB15763.1 建筑用安全玻璃第1部分：防火玻璃 GB 15763.3 建筑用安全玻璃第3部分：夹层玻璃 GB/T19889.3 声学建筑和建筑构件隔声测量 第3部分：建筑构件空气声隔声的实验室测量 GB/T21086 建筑幕墙 GB/T22083 建筑密封胶分级和要求 GB29551 建筑用太阳能光伏夹层玻璃 GB/T 29759 建筑用太阳能光伏中空玻璃 GB50057 建筑物防雷设计规范 GB50352 民用建筑设计通则 GSB 16-1517 中国建筑色卡 JC/T677 建筑玻璃均布静载模拟风压试验方法 JG/T342 建筑用玻璃与金属护栏 JGJ/T251 建筑钢结构防腐蚀技术规程 IEC61215 地面用晶体硅光伏组件设计鉴定和定型［Crystallinesiliconterrestrialphotovoltaic
(PV)modules-Designqualificationandtypeapproval)
1 JG/T492—2016
IEC61646地面用薄膜光伏组件设计鉴定和定型[Thin-filmterrestrialphotovoltaic（PV）mod- ules—Design qualification and type approvalj
3术语和定义
下列术语和定义适用于本文件。 建筑用光伏构件photovoltaiccomponentsforbuilding 具有建筑构件功能的光伏发电产品（简称光伏构件）。
4分类、代号与标记
4.1分类与代号 4.1.1 1按光伏构件在建筑中的安装部位分类，代号见表1。
表1 按建筑安装部位分类的光伏构件代号
CD WD TM FM ZY
LB
YP
ZS
QT
代 号
QT
C
建筑安装部位 墙体 窗 采光顶 屋顶 透光 非透光 遮阳
栏板 雨篷 装饰 其他
幕墙 幕墙
注：当光伏构件可用于多个建筑安装部位时，宜标记多个光伏构件代号，代号之间用“”分开。
4.1.2 2光伏构件按可承受的平面外均布荷载设计值的范围分类，共分9个荷载等级，见表2。
表2光伏构件荷载等级与平面外均布荷载设计值的对应表
2 1.5 荷载等级
1 1.0≤P≤1.5
3 2.0 5 3.0 4
平面外荷载P/kPa
2.5 6 3.5 9 5.0 荷载等级
7 4.0 8 4.5 平面外荷载P/kPa
注：当光伏构件荷载等级为9级时，需标注所对应的平面外均布荷载设计值。如：光伏构件能够承受的平面外均
布荷载设计值为6.5kPa时，光伏构件荷载等级标注为9（6.5kPa）。
4.1.3 按光伏构件封装用的电池种类分为：
晶体硅电池，代号：J；
a)
b) 薄膜电池，代号：B。 4.1.4 按光伏构件具有能提供结构强度的板材层数分为：
a) 单层光伏构件； b) 双层光伏构件； c) 多层光伏构件。
4.2标记
光伏构件应按图1要求进行标记。
2
