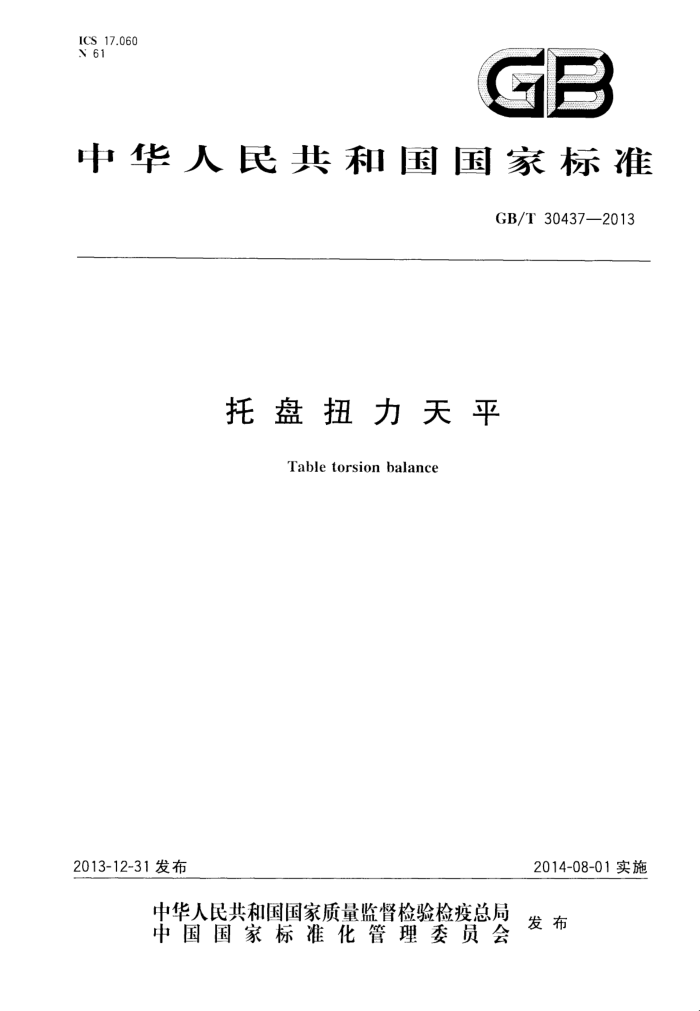

ICS 17.060 N 61
GB
中华人民共和国国家标准
GB/T30437—2013
托盘扭力天平
Tabletorsionbalance
2014-08-01实施
2013-12-31发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 304372013
前言
请注意本文件的某些内容有可能涉及专利。本文件的发布机构不应承担识别这些专利的责任。 本标准由中国机械工业联合会提出并归口。 本标准负责起草单位：上海精密科学仪器有限公司、中国仪器仪表行业协会实验室仪器分会、机械
工业仪器仪表综合技术经济研究所、1海良平仪器仪表有限公司、长沙湘仪天平仪器设备有限公司、上海市计量测试技术研究院
本标准参加起草单位：沈阳龙腾电子有限公司、长沙湘平科技有限公司、湖南省计量检测研究院、上海民桥精密科学仪器有限公司、上海舜宇恒平科学仪器有限公司、上海菁海仪器有限公司、沈阳计量研究所、辽宁省计量研究院。
本标准主要起草人：董莉、金丽辉、王家龙、周锦标、梁辉、周凌、朱俊、张志、熊-·凡、钟小军、 归剑刚、吴群、张柏荣、杨秀英、邓爱群、冯晓升、何、戴芳 GB/T30437—2013
托盘扭力天平
1范围
本标准规定了托盘扭力天平的基本参数、要求、试验方法、检验规则、标志及包装、运输、贮存。 本标准适用于利用复梁式双盘等臂杠杆平衡原理及采用钢带弹性支承制成的零读法托盘扭力天平
（以下简称天平）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仪注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T1912008 包装储运的图示标志 GB/T28292002 周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T 99692008 T业产品使用说明书 总则 GB/T11606-2007 分析仪器环境试验方法 JJG98---2006 机械天平检验规程
3天平的基本参数
3.1实际分度值
以质量单位表示的天平相邻两个示值之差为天平的实际分度值，用d表示。 3.2 检定分度值
以质量单位表示的天平用于划分等级与进行计量检定的值为检定分度值，用e表示。它应当取 1×10*或2×10*或5×10*的形式，其中：k为正整数、负整数或零。 3.3d与e的规定
e=d. 3.4分度数
最大秤量与分度值之比为天平的分度数，用n表示。 3.5 准确度级别
按其分度值e和分度数n划分，天平的准确度级别：D。。
3.6 基本参数
天平的基本参数应符合表1的规定。
1 GB/T30437—2013
表 1 分度数n 10 000
最大秤量max
分度值d 10 mg
刻度盘读数范围
刻度盘最小读数
100 g
Og~lg
10 mg
3.7 正常工作条件 3.7.1 温度为20℃±10℃，其波动度不超过2℃/h， 3.7.2 相对湿度不超过85%RH 3.7.3 周围无影响天平计量性能的振动和气流的存在。 3.7.4 周围空气中无腐蚀性气休存在。
4 要求 4.1 外观及结构 4.1.1 天平金属镀层与化学处理表面色泽应均匀，不应有露底、起层、起泡、擦伤、斑痕和较深的划痕。 4.1.2 天平漆层表面色泽应均匀，不应有起层、起泡和显见的阴暗流痕等缺陷。 4.1.3 天平不应出现刻度盘阻轧和松动、刻度牌倾斜、不清晰、制动机构不平衡。开启或关闭天平时，不应出现天平明显扭动等缺陷。 4.2 计量性能
天平计量性能的最大允许误差应符合表2的规定。
表 2 重复性 ≤le
分度值 ≤le 注1：天平分度值误差以最大分度值计。最大分度值不应大于其标尺分度值。 注2：在运输、贮存环境适应性和耐久性要求试验后，天平不等臂性误差不超过4e，天平的偏载误差不超过2e。
不等臂性 ≤2e
偏载 ≤le
刻度盘示值 ≤le
4.3 主要零部件 4.3.1 钢带
钢带的表面不应有显见的划痕、折痕、氧化斑点表面粗糙度Ra应小于0.1m；钢带两侧应平直，表面粗糙度Ra应小于1.6μm。 4.3.2刻度牌与刻度盘
刻度牌与刻度盘上的刻线间距应均勺，且不小于1mm，刻线宽度不大于刻线间距的1/5。 4.3.3 指针 4.3.3.1 指针针尖部位宽度不应大于刻度牌刻线宽度，针尖指示部位应与刻线相平行，天平摆动时针尖 2 GB/T30437-2013
应能覆盖短刻线全长的1/3～3/4，针尖应与刻线的色泽有明显的区别。 4.3.3.2指针针尖与刻度牌之间的间隔应在0.5mm1.5mm范围内，并平行于刻度牌平面。 4.4 4运输、贮存环境适应性
天平在包装状态下，模拟运输、贮存基本环境条件进行高温试验、低温试验、湿热试验、跌落试验和碰撞试验，试验结束后，打开包装，大平应完好无损，其结果应符合表2的规定。
4.5 耐久性
天平由于机构疲劳、磨损引起的耐久性误差应符合表2的规定。
5试验方法
5.1 试验条件
天平试验条件应符合3.7的规定。 5.2 2试验设备
试验用设备如下： a）F2等级以上标准码； b) 一对质量相当于天平最大秤量的等量础码； c) 表面粗糙度比对板、放大镜等。
5.3外观及结构试验
用目视和手动操作的方法进行检测，其结果应符合4.1的规定。
5.4计量性能试验 5.4.1天平平衡位置
天平以连续3次回转点读数确定平衡位置读数，按式（1)计算。
i+2i2+i3
(1)
I=
4
式中： I ili2、i3 分别为4次回转点读数的前3次读数。
天平平衡位置；
-
5.4.2 2分度值、不等臂性和重复性试验
试验方法按JJG98·2006中5.3.4.1的规定进行，其中分度值的计算按普通标天平的计算方法，其结果应符合表2的规定。 5.4.3偏载试验
将相当于1/2最大秤量的两个码放置在天平两个秤盘上，其放置顾序和放置在秤盘上的位置应符合表3，分别计算出平衡位置之间的差值，最大-个差数的绝对值应符合表2的规定。
3 GB/T 30437—2013
表 3
7
8
9
放置顺序秤盘1：的位置注：试验时，除"中心"位置外，其他位置础码放置在秤盘中心的R/3处，R为秤盘半径。
5
6
1
2
左前、 左后、 左左、 左右、 左有、 左左、 有后 右有前 hiti 有左 有ti 有左
中心
两前
两后
5.4.4 刻度盘标尺示值误差试验
将刻度盘旋至零位置，调节天平使指针在刻度牌中央零位平衡，然后分别均匀测试刻度盘全量程中 5个点（其中包括最大量程），并在每次测试时分别在相对的秤盘上放置等于标尺刻度值的础码，读取每次开启天平后得到的平衡位置的示值，并计算与天平的零位之差，最大一个差数的绝对值应符合4.2的规定。 5.5主要零部件检验 5.5.1钢带
用表面粗糙度对比板目测对照，其结果应符合4.3.1的规定。 5.5.2刻度牌与刻度盘
用大于2倍放大镜观测，其结果应符合4.3.2的规定。 5.5.3指针
目测，其结果应符合4.3.3的规定。
5.6运输、贮存环境适应性试验 5.6.1 高温试验
把正常包装状态下的天平放在常温环境下达到温度平衡后，放入高温试验箱（室）内。将试验温度以不大于1℃/min的升温速度（不超过5min的平均值）升温到55℃士3℃，保持4h，再降温，待恢复至常温后将天平取出，在正常工作条件下恢复24h后进行计量性能最大允许误差测试，其结果应符合表2的规定。 5.6.2 低温试验
把正常包装状态下的天平放在常温环境下达到温度平衡后，放入低温试验箱（室）内。将试验温度以不大于1℃/min的降温速度（不超过5min的平均值)降温到一40℃士3℃，保持4h，再升温，待其恢复至常温后将天平取山，在正常工作条件下恢复24h后进行计量性能最大允许误差测试，其结果应符合表2的规定。 5.6.3 3湿热试验
把正常包装状态下的天平放在常温环境下达到温湿度平衡后，放人湿热试验箱中，按照 GB/T11606-2007中第8章规定的方法进行试验，温度、相对湿度选则：运条件组。试验后将天平在止常.T作条件下恢复21h后进行计量性能最大允许误差测试，其结果应符合表2的规定。 - GB/T 30437—2013
5.6.4跌落试验
把正常包装状态下的天平按GB/T116062007中第17章规定的方法进行试验，试验后在正常T 作条件下恢复24h后进行计量性能最大允许误差测试，其结果应符合表2的规定。
注：试验后进行计量性能最大允许误差测试时允许谢整大平分度值。 5.6.5碰撞试验
把止常包装状态下的天平放在碰撞台上，按GB/T116062007中第18章规定的方法进行，试验后在正常工作条件下恢复24h后进行计量性能测试，其结果应符合表2的规定。
注：试验后进行计量作能最大允许误差测试时允许调整天平分度值。 5.7耐久性试验
在正常T作条件下对天平进行计量性能测试，再用天平最大秤量的载荷，以8次/min～10次/min 的速度连续开启天平14000次。在10℃～30℃温度下恢复24h后进行计量性能测试，其结果应符合表2的规定。
注：试验后进行计量性能最大允许误差测试时允许调整天平分度值。
6检验规则
6.1 检验分类
天平的检验分为： a） 出厂检验； b）定型检验； c) 周期检验。
6.2 出厂检验
6.2.1 天平的出厂检验由质量检验部门逐台检验，合格后签发产品合格证，方能出厂。 6.2.2 出厂检验的项目、要求及试验方法的条款号见表4。
表4
序号 1 2 3
检验项目外观及结构计量性能主要零部件：
要求的条款号 试验方法的条款 出厂检验 周期检验 定型检验
. . . ·
. . : . .
4.1 4.2 4.3 4.4 4.5
5.3 5.4 5.5 5.6 5.7
: : .
运输、贮存环境适应性
耐久性
5 注：“。"表示应检验的项口；“ "表示不必检验的项目。 ·在装配前检验，
6.3定型检验 6.3.1产品定型检验的样本为3台，检验项目见表4，所有项目应符合规定的要求。
5 GB/T 30437—2013 6.3.2经定型检验合格的天平应整修，更换寿命终了或接近终了的零部件，并重新进行出厂检验。检验合格后签发产品合格证，方能出厂。 6.4 周期检验 6.4.1 检验情况
在下列情况之时，进行周期检验： a) 正常生产时，应每年进行不少于，-次的周期检验； b) 产品停产-.年后，恢复生产时； c) 山厂检验结果与上次周期检验有较大差异时； d) 质量监督机构提出要求时。 注：特殊订货或非批量生产的天平除外。
6.4.2 抽样方案及合格或不合格判断 6.4.2.1周期检验采用GB/T28292002中判别水平I的一次抽样方案。周期检验的项目、要求及试验方法的条款号见表4。 6.4.2.2 周期检验的不合格分类、不合格质量水平（RQL）、判别水平（DL)及判定组数（Ac，Rc)见表5。
表 5 不合格质量 判别水平水平(RQL.)
不合格分类
抽样方案
序号
检验项口外观及结构计量性能主要零部件
条款
(DL) 样本量n 判定组数(Ac,Re)
4.1 4.2 30 4.3
-
2 A 3
(0,1)
I
B 运输、贮存环境适应性 4.4
65
(1,2)
6.4.2.3 周期检验按GB/T2829 2002的规定进行合格或不合格判断，其中批质量以每百单位产品不合格数表示。 6.4.3 样本抽取
周期检验的样本应在出厂检验合格品中随机抽取。 6.4.4周期检验后的处置 6.4.4.1周期检验不合格，应分析原因，找出问题并落实措施，重新进行周期检验。若再次周期检验不合格，则应停产整顿，产品停止出厂检验，待解决问题，周期检验合格后，方可恢复出厂检验。 6.4.4.2若周期检验合格，经出厂检验合格的批可以作为合格品出厂或人库。 7标志 7.1必备标志
下列标志必备： a）生产单位的名称； 6
