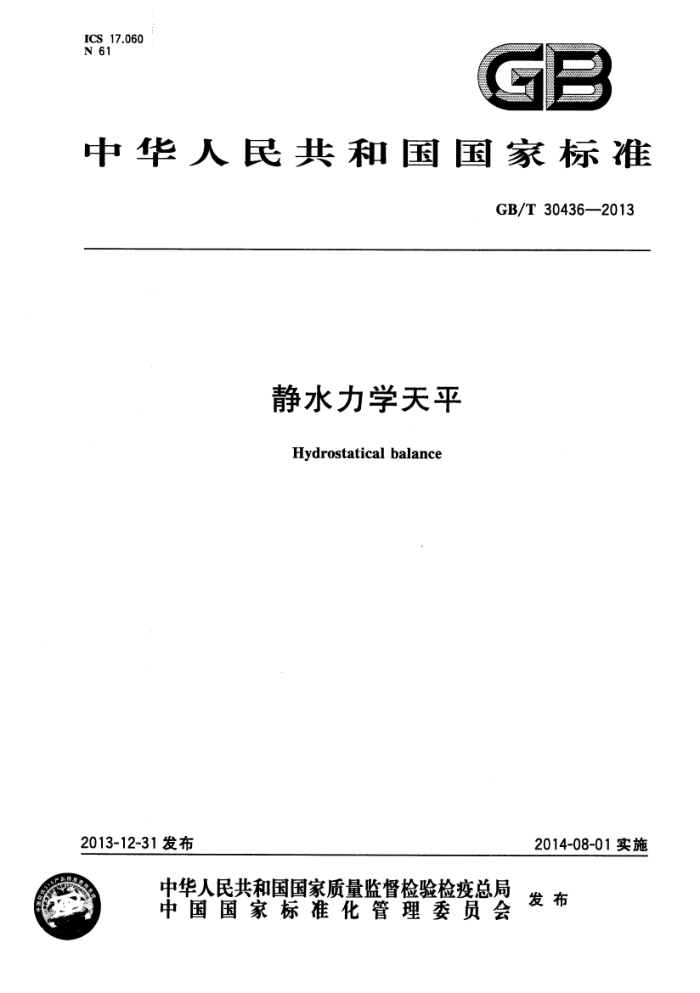

ICS 17.060 N 61
L
中华人民共和国国家标准
GB/T30436—2013
静水力学天平
Hydrostatical balance
2013-12-31发布
2014-08-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 304362013
前言
请注意本文件的某些内容有可能涉及专利，本文件的发布机构不应承担识别这些专利的责任。 本标准由中国机械工业联合会提出并归口。 本标准负责起草单位：上海精密科学仪器有限公司，上海舜宇恒平科学仪器有限公司、机械工业仪
器仪表综合技术经济研究所、中国仪器仪表行业协会实验室仪器分会、长沙湘平科技有限公司、沈阳龙腾电子有限公司、长沙湘仪天平仪器设备有限公司、上海市计量测试技术研究院、沈阳计量研究所。
本标准参加起草单位：上海良平仪器仪表有限公司、湖南省计量检测研究院、上海菁海仪器有限公司、上海民桥精密科学仪器有限公司、辽宁省计量研究院。
本标准主要起草人：董莉、吴群、金丽辉、王家龙、熊一凡、张志、周凌、朱俊、杨秀英、梁辉、钟小军、 张柏荣、归剑刚、周锦标、冯晓升、戴芳、邓爱群。
H GB/T 30436-2013
静水力学天平
1范围
本标准规定了静水力学天平的分类和基本参数、要求、试验方法、检验规则、标志及包装、运输、 贮存。
本标准适用于根据阿基米德定律原理，测出被测物在空气中的质量与浸在水中的质量之差，得出被测物的体积从而计算出被测物的密度（密度>1g/cm"）的静水力学天平（以下简称天平）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191一2008包装储运的图示标志 GB/T2829一2002周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T99692008工业产品使用说明书总则 GB/T11606—2007分析仪器环境试验方法 JJG98—2006机械天平检验规程 JJG1036—2008 3电子天平检验规程
分类和基本参数
3:
3.1分类
天平主要分为电子式天平和机械式天平两大类。 3.2基本参数 3.2.1实际分度值
以质量单位表示的天平相邻两个示值之差为天平的实际分度值，用d表示。 3.2.2检定分度值
以质量单位表示的天平用于划分等级与进行计量检定的值为检定分度值，用e表示。它可取 1×10*或2×10*或5×10*的形式，其中，k为正整数、负整数或零。 3.2.3d与e的规定
除了满足以上规定外，电子式天平d≤e≤10d；在一般情况下，e还应符合：e=10*kg，其中k为正整数、负整数或零。机械式天平e=d。 3.2.4检定分度数
最大秤量与检定分度值之比为天平的检定分度数，用n表示。
1 GB/T 30436—2013
3.2.5 准确度级别
天平的准确度级别按e和n划分，其基本参数电子式天平应符合表1的规定，机械式天平应符合表 2的规定。
表 1
检定分度数n
检定分度值e 1 mge≤50mg
准确度级别高准确度级别
最大 1×105 1×105 1×104 1×104
最小 1×102 5×103 1×102 5×102
? 中准确度级别
0.1 g≤e 0.1 g≤e≤2 g
?
5g≤e
表 2
分度值 g 0.05 0.1 0.1
最大秤量
检定分度数n
准确度级别 ①7 ?: ?9
kg 5 5 2
1×105≤n<2×105 5×10*≤n<1×105 2×10*≤n<5×10*
3.3 正常工作条件 3.3.1 温度界限范围、温度波动度、相对湿度应符合表3的规定。 3.3.2 周围应无影响天平计量性能的振动、气流和磁场（地磁场除外）的存在。 3.3.3 交流供电的电子式天平的电源电压为220V，具有一15%和十10%的允许偏离额定值；频率为 50Hz，具有土2%的允许偏离额定值。直流电池供电的天平，应符合制造厂规定的数值
表 3
温度波动度
相对湿度
温度界限范围
准确度级别 ①1~?8
% ≤90
℃/h ≤2.0 一 <5 <5
10~32 室温 15~30 5~35
①: ? ?
≤80 ≤85
4要求
4.1外观及结构
外观及结构的要求见表4。
2 GB/T30436—2013
表4
电子式天平
机械式天平
天平和秤量装置表面镀层或涂层应色泽均匀，不应有露底，起层、起泡起皱、斑痕或有擦伤，显见划痕等缺陷天平键钮应定位准确、运动自如，不应有错位等缺陷，天 底脚螺钉的安装应保证天平放置平稳，螺钉与螺母之间平上所有指示标记应清晰
的配合应松紧适度，便于调整天平使用的刀子和刀承工作面接触后，①7级天平不应有显见的透光；8～9级的天平，其透光不应大于刀子全长的1/5
数字读数显示器应亮度均匀，数字显示应完整清晰，无显见的歪斜现象天平应能方便的安置到秤量装置上，且放置平稳，不应产 在正常使用条件下，天平衡量结果的读数应清晰、可靠且生滑落的现象
容易读取。读数的视差不应大于0.2个检定分度值水准器或重锤应能保证通过天平的水平调节螺钉的调节，使水准器的气泡居中或使调整水平的重锤的上、下锤的尖端相对，且保持在1mm～3mm的范围内。安装在杠杆上的重心铊，其调节幅度应在螺杆中间对称部位3/5 范围内。此时天平应能正常工作
秤量装置应具有足够的高度，方便吊篮挂取。容器应具有溢流装置
4.2计量性能 4.2.1电子式天平 4.2.1.1最大允许误差
电子式天平分别在未挂上吊篮和挂上吊篮且吊篮置于注水的容器中，当天平空载时已调到零位的条件下，无论是加载或卸载，在零与最大秤量之间的最大允许误差（MPE)应符合表5的规定。
表5
载 荷m（以检定标尺分度值e表示） ?
最大允许误差
（以检定标尺分度值e表示）
? 0m5×102 5×10* ±0.5 ±1.0 ±1.5
0m≤5×103 5×10 4.2.1.2 称量结果间的允许误差 4.2.1.2.1 重复性
天平分别在未挂上吊篮和挂上吊篮且吊篮置于注水的容器中，同一载荷多次称量结果之间的差异不应大于天平在该载荷下的最大允许误差绝对值。 4.2.1.2.2 偏载
天平在未挂上吊篮状态下，同一载荷在不同位置的示值不应大于天平在该载荷下的最大允许误差。 4.2.1.3鉴别力
天平在未挂上吊篮状态下，在平衡稳定的天平上轻缓地加上或取下1.4d的附加载荷时，天平的示
3 GB/T 30436—2013
值应有显见的变化。 4.2.2机械式天平最大允许误差
机械式天平在未挂上吊篮时最大允许误差应符合表6的规定；挂上吊篮且吊篮置于注水的容器中时最大允许误差在表6规定的基础上不应大于1个分度值。
表 6
检定分度值误差
横梁不等臂性误差
游码标尺称量误差
mg
示值重复性
准确度级别
空秤误差与全秤量误差
左盘与右盘之差 1/5 1/3
①7 ?~? 注1：天平分度值的允差，以最大实际分度值计。最大实际分度值不应大于其标称标尺分度值。 注2：天平运输、贮存环境适应性试验后的横梁不等臂性误差为士6分度。
2分度
±3分度
1分度
4.3其他 4.3.1电子式天平 4.3.1.1倾斜对示值的影响
天平分别按纵向前、后倾斜和横向左、右倾斜放置，空载时示值变化应不大于2e。加载时示值变化应不大于该载荷下的2|MPE1。 4.3.1.2温度对示值的影响 4.3.1.2.1静态温度
天平正常工作温度条件下（如没有特定的工作温度范围时为一10℃～十40℃），计量性能应符合 4.2.1.1和4.2.1.2的要求。 4.3.1.2.2温度对空载示值的影响
当环境温度变化时，天平空载示值的变化或零位附近示值的变化不大于1e。 4.3.1.3电压变化 4.3.1.3.1交流电网供电的天平，当其波动的电压范围在一15%～十10%时，天平上所加载荷的示值最大允许误差应符合表5的规定。 4.3.1.3.2电池供电的天平，当电压低于制造厂规定的数值，应出现电压过低的提示信息。这时天平可正常工作或不指示任何示值。 4.3.2机械式天平 4.3.2.1 指针与标尺的间隙不应超过1.5mm，标尺的刻度不应少于20分度，标尺刻度两端应加辅助线条，普通标尺两端加刻线各不应少于2条。 4.3.2.2标尺的刻线，其刻线间距不应小于1mm，刻线的宽度不应大于刻线间距的1/10，各刻线均匀
4 GB/T30436—2013
误差不应大于刻线间距1/10。 4.3.2.3标尺刻度线逢五或十应加刻线数字。 4.3.2.4指针针尖部位和读数视准线的宽度不应大于标尺刻度宽度。指针和读数视准线应与标尺刻线相平行，天平摆动时针尖应能覆盖标尺短分度线全长的1/3～3/4，针尖与刻线的色泽，读数视准线与刻线的长度应有明显的区别。 4.4电子式天平安全要求 4.4.1介电强度
在采用规定值的介电强度电压试验时，天平不应出现击穿或重复飞弧（电晕效应和类似现象可忽略不计)。 4.4.2保护接地完整性
天平的保护导体端子与规定要采用保护连接的每一个可触及零部件之间的阻抗不应超过0.1Q （电源线的阻抗除外）。 4.4.3 3接触电流
天平的接触电流是正弦波电流有效值为0.5mA。 4.5运输、贮存环境适应性
天平在包装条件下，模拟运输、贮存基本环境条件进行高温试验、低温试验、湿热试验、跌落试验和碰撞试验，试验结束后，打开包装，天平应完好无损，其结果应符合4.2的规定。
5试验方法
5.1试验条件
天平试验条件应符合3.3的规定。 5.2外观及结构试验
用目测和手动操作的方法检查，其结果应符合4.1的规定。 5.3计量性能试验 5.3.1电子式天平的试验按JJG1036一2008中7.3的方法进行。其结果应符合4.2.1的规定。 5.3.2机械式天平的试验按JJG98一2006中5.3的方法进行，吊篮在水中测定重载分度值时，应在吊篮横担上加上专用平衡码并移动游码，调整零位后测试，其结果应符合4.2.2的规定。 5.4其他试验 5.4.1电子式天平 5.4.1.1倾斜对示值的影响试验 5.4.1.1.1 倾斜极限值
试验如下： a）对配有水平调整装置和水平指示器的天平，用水平指示器上的标记（例如一个环）限定。当气
5 GB/T30436—2013
泡从中心位置偏离，其边缘接触到标记为倾斜极限值； b）对配有自动倾斜传感器的天平，倾斜极限值由制造商规定； c）如果以上两条都不适用，则任意方向倾斜的极限值为50/1000。
5.4.1.1.2空载时的倾斜试验
试验时，先把天平调整到水平位置并置零，天平在纵向倾斜至极限值，分别记录零点示值，同样应在横向倾斜时重复该试验，其结果应符合4.3.1.1的规定。 5.4.1.1.3加载时的倾斜试验
先把天平调整到水平位置并置零，分别记录使用接近最大允许误差产生变化对应的最小载荷和接近最大秤量的载荷进行两次称量试验的示值，然后卸下秤盘上的载荷，使天平纵向倾斜至极限值并置零，再分别记录用接近最大允许误差产生变化对应的最小载荷和接近最大秤量的载荷进行两次称量试验的示值，同样应在横向倾斜时重复该试验。上述试验结果应符合4.3.1.1的规定。 5.4.1.2温度对示值的影响的试验 5.4.1.2.17 在大气条件下，将天平置于温度试验箱内，从参考温度（一般为20℃士3℃）起以不超过 1℃/min温度变化速率升温或降温到规定的温度，当每次温度达到规定温度时应稳定并保持2h后进行称量试验（加载和卸载）。温度试验步骤（以温度范围为一10℃～十40℃为例应符合图1的规定。 试验的结果应符合4.3.1.2的规定。
测试温度 c 35 30 25
8836883
S W,Z, P W, R 1O101001010)
0
SPR
15 10 5 0 -5 -10
010-0010-010
S w,Z,PW,R Z
LO-O-O-O1OTO-O) S w,Z, Pw,R Zs
说明： s EUT达到稳定的温度； W. - 等待时间(2h)；
预加载；
P W. - 称量测试； R - 一恢复； Z; 读取零点示值。
图1
5.4.1.2.2 2在参考温度时，试验天平的温度对空载示值的影响。试验的结果应符合4.3.1.2的规定。
注：在大气压力为101.325kPa时，20g/m的绝对湿度相当于在40℃时39%、35℃时50%和30℃时66%的相对
湿度。
