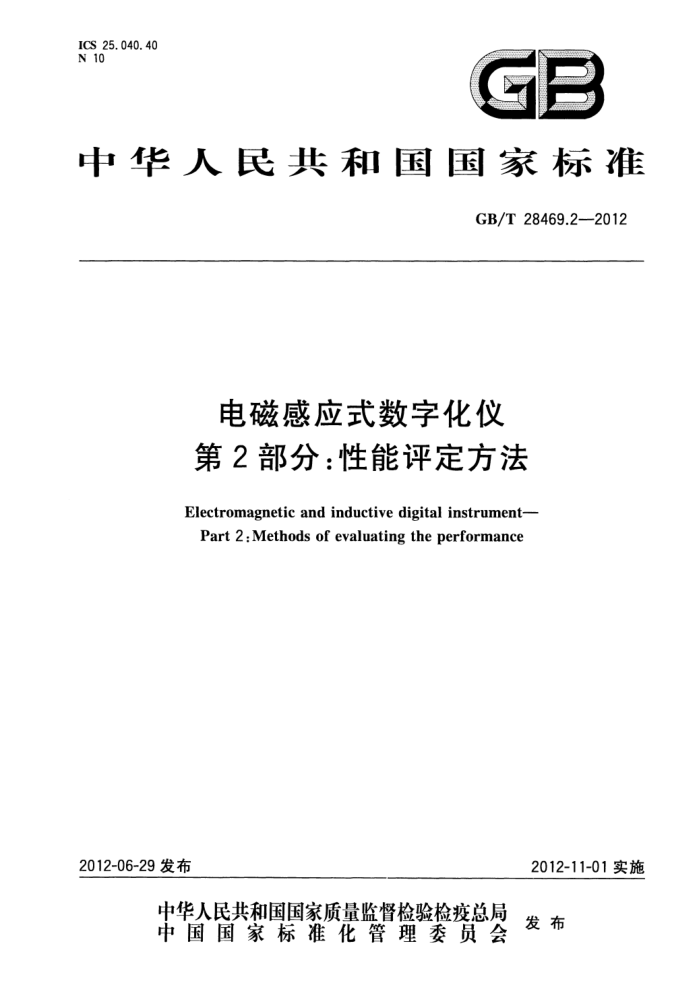

ICS 25.040.40 N 10
GB
中华人民共和国国家标准
GB/T28469.2-2012
电磁感应式数字化仪第2部分：性能评定方法
Electromagnetic and inductive digital instrument- Part 2 : Methods of evaluating the performance
2012-06-29发布
2012-11-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T28469.2—2012
前言
本部分按照GB/T1.1一2009给出的规则起草。 GB/T28469《电磁感应式数字化仪》分为2个部分：
第1部分：通用技术条件；第2部分：性能评定方法。
本部分是GB/T28469的第2部分。 本部分由中国机械工业联合会提出。 本部分由全国工业过程测量和控制标准化技术委员会（SAC/TC124)归口。 本部分负责起草单位：西南大学。 本部分参加起草单位：上海自动化仪表股份有限公司、重庆川仪自动化股份有限公司、机械工业仪
器仪表综合技术经济研究所。
本部分主要起草人：黄伟、祝培军、张建成、周雪莲、钟秀蓉。 本部分参加起草人：包伟华、刘进、欧阳劲松、张新国。
I GB/T28469.2—2012
电磁感应式数字化仪第2部分：性能评定方法
1范围
GB/T28469的本部分规定了电磁感应式数字化仪（以下简称：数字化仪）的性能评定方法、检验规则等要求。
本部分适用于电磁感应式数字化仪。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB4793.1--2007测量、控制和实验室用电气设备的安全要求第1部分：通用要求（IEC61010-1： 2001,IDT)
GB4943—2001信息技术设备的安全（idtIEC60950：1999） GB/T6587.2电子测量仪器第2部分：温度试验 GB/T6587.3电子测量仪器 第3部分：湿度试验 GB/T6587.4电子测量仪器 第4部分：振动试验 GB/T6587.5电子测量仪器第5部分：冲击试验 GB/T6587.6 电子测量仪器 第6部分：运输试验 GB9254 信息技术设备的无线电骚扰限值和测量方法（GB9254-2008，IEC/CISPR22：2006，
IDT)
GB/T16511—1996E 电气和电子测量设备随机文件 GB/T17626.2电磁兼容试验和测量技术 静电放电抗扰度试验（GB/T17626.2—2006，
IEC61000-4-2:2001,IDT)
GB/T17626.3电磁兼容 试验和测量技术 射频电磁场辐射抗扰度试验（GB/T17626.3- 2006,IEC61000-4-3:2002,IDT)
GB/T17626.4电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验（GB/T17626.4一 2008,IEC61000-4-4:2004,IDT)
GB/T17626.5电磁兼容 试验和测量技术 浪涌（冲击）抗扰度试验（GB/T17626.5—2008， IEC 61000-4-5:2005,IDT)
GB/T17626.6电磁兼容 试验和测量技术 射频场感应的传导骚扰抗扰度（GB/T17626.6一 2008,IEC61000-4-6:2006,IDT)
GB/T17626.8电磁兼容 试验和测量技术 工频磁场抗扰度试验（GB/T17626.8-—2006， IEC 61000-4-8:2001,IDT)
GB/T17626.11电磁兼容 试验和测量技术 电压暂降、短时中断和电压变化的抗扰度试验 (GB/T17626.11—2008,IEC61000-4-11:2004,IDT)
GB/T17626.14电磁兼容试验和测量技术 电压波动抗扰度试验（GB/T17626.14一2005， IEC61000-4-14:2002,IDT)
1 GB/T28469.2—2012
GB/T18271.4过程测量和控制装置通用性能评定方法和程序第4部分：评定报告的内容 (GB/T18271.4—2000.idtIEC61298-4:1995)
GB/T28469.1—2012 电磁感应式数字化仪第1部分：通用技术条件 JB/T6214一1992仪器仪表可靠性验证试验及测定试验（指数分布）导则
3性能评定方法
3.1总则
a)[ 除环境条件试验和可靠性试验以外，其他试验均在下述正常试验大气环境下进行：
1）环境温度：15℃25℃； 2）相对湿度：45%~75%； 3）大气压力：86kPa106kPa。
b) 除电源适应能力试验以外，其他试验均在下述电源条件下进行：
交流220V,50Hz。
3.2环境条件试验 3.2.1温度试验
本试验应按照GB/T6587.2规定的试验方法进行，上、下限温度应在GB/T28469.1一2012的表1 中选取，具体做法应在产品标准中规定。
做运输、贮存温度下限试验时，为避免结冰、凝露，充许用塑料袋密封试品，并可在密封套内放吸潮
剂。其他试验受试产品不应加任何防护包装。 3.2.2湿度试验
本试验应按照GB/T6587.3规定的试验方法进行，温度、湿度范围应在GB/T28469.1一2012的表1中选取，具体做法应在产品标准中规定。
3.2.3 振动试验
本试验应按照GB/T6587.4规定的试验方法进行，试验条件应在GB/T28469.1一2012的表1中选取，具体做法应在产品标准中规定
3.2.4冲击试验
本试验应按照GB/T6587.5规定的试验方法进行，试验条件应在GB/T28469.1一2012的表1中选取，具体做法应在产品标准中规定
3.2.5运输试验
本试验应按照GB/T6587.6规定的试验方法进行，流动条件应等级优选第1级。
3.3电磁兼容试验 3.3.1无线电干扰极限值
无线电干扰极限值的测量方法按照GB9254规定的方法进行。
2 GB/T28469.2—2012
3.3.2射频电磁场辐射
射频电磁场辐射抗扰度试验按GB/T17626.3中规定的试验设备和试验方法进行。 3.3.3电快速瞬变脉冲群
电快速瞬变脉冲群抗扰度试验按GB/T17626.4中规定的试验设备和试验方法进行。 3.3.4浪涌（冲击）
浪涌（冲击）抗扰度试验按GB/T17626.5中规定的试验设备和试验方法进行。 3.3.5射频场感应的传导骚扰
射频场感应的传导骚扰抗扰度试验按GB/T17626.6中规定的试验设备和试验方法进行。
3.3.6工频磁场
工频磁场抗扰度试验按GB/T17626.8中规定的试验设备和试验方法进行。 3.3.7电压暂降、短时中断和电压变化
电压暂降、短时中断和电压变化的抗扰度试验按GB/T17626.11中规定的试验设备和试验方法进行。 3.3.8电压波动
电压波动抗扰度试验按GB/T17626.14中规定的试验设备和试验方法进行。 3.4安全试验 3.4.1对地泄漏电流试验
按GB4943—2001中5.2的规定进行。 3.4.2耐电强度试验
按GB4943一2001中5.3的规定进行。出厂检验时不进行预处理。 3.5产品性能试验 3.5.1试验设备
a）微型计算机及打印设备一套： b）带夹具的游标卡尺或其他测量器具，其测量精确度应高于数字化仪的精确度。
3.5.2有效幅面测量
将数字化仪的工作方式置于点方式，采用浮动原点绝对坐标方式，用游标输人，坐标显示器读数。 将游标置于数字化仪的左下角，按复位开关后，再按游标开关，此时，坐标显示器上X和Y的读数
均为0；再将游标置于数字化仪的右上角，按动游标开关后，坐标显示器上X和Y的读数均应大于4.5.1 中规定的数值。 3.5.3精确度测量
先将带夹具的游标卡尺平放在数字化仪上，再将游标置于夹具中规定的位置。移动游标，测量数字
3 GB/T 28469.22012
化仪上m个设定点（m≥5），每点需测量n次（n=4~10）。
用坐标显示器读取设定点的工和y坐标数值，第m点的工和y坐标数值分别为工㎡和ym，调节游标卡尺上工向和向的调节机构，使坐标显示器的读数渐渐接近工和，若把此时游标卡尺上的读数称做m和ym，则m点在工向和y向的误差分别为：
8=m-xm =
(1) ·（2)
按以上方法对m点从不同方面逼近，测n次，则m点的工向和y向的平均误差为：
18 n 1 128,
8.-
·（3)
8
·(4)
n
设m个定点的向和y向的平均误差为：
（5)
U,=
m i.
0
1
(6)
Uy= m
V和V，均应不大于GB/T28469.1—2012中4.5.3规定的数值。 3.5.4工作方式检查
启动有关按键或程序，数字化仪应能进人GB/T28469.1一2012中4.5.4所规定的各种工作方式。 坐标显示器或显示屏幕可显示出游标的采点坐标。 3.5.5坐标方式检查
气动有关按键，数字化仪应能进人GB/T28469.1一2012中4.5.5规定的坐标方式，并能正常工作。 3.5.6输出编码检测
启动输出编码检测程序，分别用二进制码，ASCII码BCD码读取数字化仪上游标所指的任意一点的坐标读数，三种编码在坐标显示器和显示屏幕上的读数应一致（可忽略浮点运算产生的误差）。 3.5.7接口检测
启动接口检测程序，有计算机读取数字化仪上游标所指点的坐标读数，坐标显示器和显示屏幕上的
读数一致为正常。
并行接口通过联接打印机进行检测。 3.5.8传输速率检测
启动输出速率检测程序，按GB/T28469.1一2012中4.5.8逐一改变数字化仪和计算机的传输速
率，被测点在坐标显示器和显示屏幕上的读数应一致。 3.6电源适应能力试验
电源适应能力按下列几种组合进行试验： a)220V,50Hz; b)198V,49Hz; 4 GB/T 28469.2—2012
c) 198V,51Hz; d) 242V,49Hz; e） 242V,51Hz。 每种组合试验时间不应少于10min。试验过程中，数字化仪应能准确读数。
3.7可靠性试验
可靠性试验可按JB/T6214的规定进行。试验方案由产品标准根据JB/T6214进行选择，并规定产品可靠性试验的失效依判据。 3.8 3外观结构检查
采用目测方法检查。
4检验规则
产品出厂前应通过规定的检验，检验分为出厂检验和型式检验 4.1出厂检验
a) 出厂检验由生产厂质量检验部门负责进行； b) 出厂检验应逐台进行； c) 出厂检验的项目包括GB/T28469.1--2012中4.4，4.5，4.6，4.8。
4. 2 型式检验
a) 产品在设计定型和生产定型时应通过型式检验； b) 正式生产后，若更改设计或工艺，更换材料或零、部件时，应进行型式检验； c) 正式生产后，定期或积累一定产量后，应周期性进行一次型式检验； d) 型式检验由生产厂质量检验部门或国家认可的质量检验部门负责进行； e) 型式检验的试品应在合格产品中随机抽取，且不得少于2台； D 型式检验的项目为GB/T28469.1一2012中第4章中全部内容；
型式检验后，应提交定型检验报告。
g)
5 198
