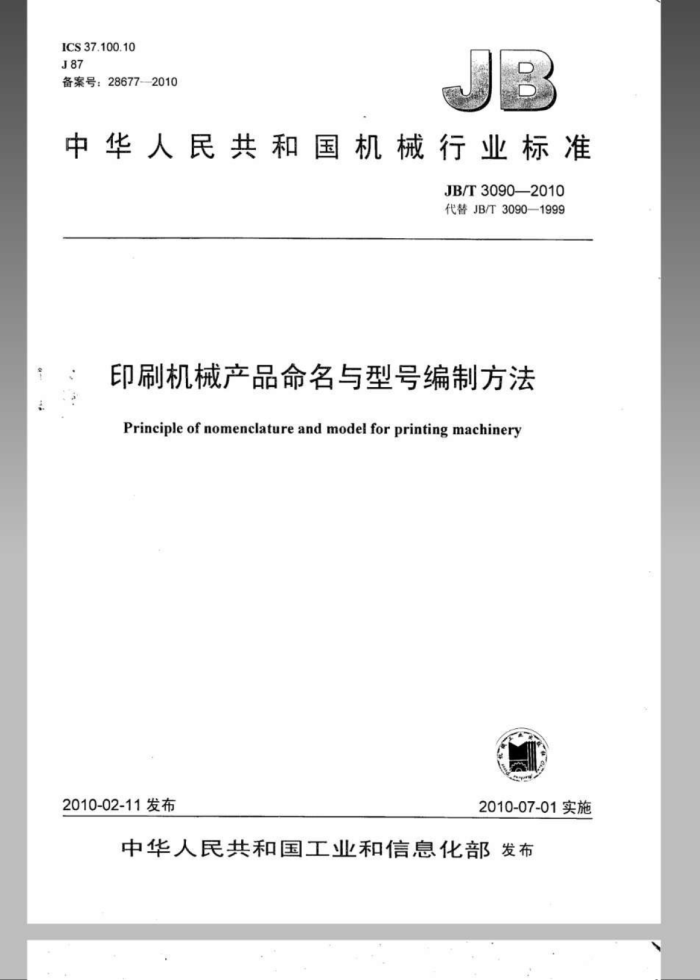

ICS37.100.10 J87 备案号：28677-2010
中华人民共和国机械行业标准
JB/T3090—2010 代替JB/T3090—1999
印刷机械产品命名与型号编制方法
Principle of nomenclature and model for printing machinery
2010-02-11发布
2010-07-01实施
中华人民共和国工业和信息化部发布 JB/T30902010
目 次
前言. 1范围 2产品的命名 2.1命名 2.2命名原则 2.3．表述方法 2.4印刷机械名称示例 3 型号编制方法 3.1 型号结构... 3.2产品识别号 3.3 基本型号. 3.4 附加功能号 3.5代号排列附录A（资料性附录）印刷机械基本型号示例.. 附录B（规范性附录）印刷机械产品分类 B.1.制版设备 B.2装订设备 B.3载切设备... B.4-表面整饰与包装设备. B.5配套辅助设备. 图1产品型号编制表示方法结构图表B.1制版设备产品分类. 表B.2装订设备产品分类.. 表B.3裁切设备产品分类表B.4.表面整饰与包装设备产品分类表B.5 配套辅助设备产品分类
3
10 11 宁
6
8
10 11 JB/T30902010
前 言
本标准代替JB/T30901999《印刷机械产品型号编制方法》。 本标准与JB/T3090—1999相比，主要变化如下：
将原标准名称《印刷机械产品型号编制方法》修改为《印刷机械产品命名与型号编制方法》 （1999年版：本版）。 将“本标准适用于制版设备、装订设备、其他印刷机械产品型号的编制”修改为“本标准适用于制版设备，装订设备、裁切设备，表面整饰与包装设备，配套辅助设备等产品”（1999年版的1：本版的1）。 增加了条目标题，增加了产品命名全称使用、读法等内容，修改了印刷机械名称示例，并在条文中注明了对应示例号（1999年版的2：本版的2。 增加了“型号结构”“企业产品识别号编制”“附加功能编制”内容。基本型号为原标准编制方法，其中增加了主型号常用代号字母表示方法，修改了主型号示例，修改了辅助型号部分主要性能规格（1999年版的3：本版的3）。 将原“产品型号示例”修改为“基本型号示例”示例内容调整为标准的资料性附录（1999年版的3.4：本版的3.3.4附录A）。 将原“产品分类”修改为“产品型号分类”作为标准的规范性附录，原表中“大类”修改为附录中条目表示，原表中“小类”修改为表中“分类”。删除了原标准中已经退出市场或已经不生产的产品。调整增加了分类项和产品型号与名称（1999年版的4：本版的3.3.5、附录B）。
请注意本标准的某些内容有可能涉及专利。本标准的发布机构不应承担识别这些专利的责任。 本标准的附录B为规范性附录，附录A为资料性附录。 本标准由中国机械工业联合会提出。 本标准由全国印刷机械标准化技术委员会（SAC/TC192）归口。 本标准负责起草单位：北京印刷机械研究所。 本标准参加起草单位北人集团公司、陕西北人印刷机械有限责任公司、上海紫宏机械有限公司、
浙江华岳包装机械有限公司、青岛美光机械有限公司、上海紫明机械有限公司、上海申威达机械有限公司、上海新星印刷器材有限公司、辽宁大族冠华印刷科技股份有限公司、宁波欣达印刷机器有限公司、 瑞安市质量技术监督检测院、浙江国威印刷机械有限公司。
本标准主要起草人：严珠、李英敏、平瑶、冯斌、车文春、王家水、郑燕萍、蒋兆荣、杜玉梅、苗发成、吴侠、林孝国。
本标准所代替标准的历次版本发布情况为：
JB3090—1982、JB/T3090—1999。 JB/T3090-2010
印刷机械产品命名与型号编制方法
1范围
本标准规定了印刷机械产品命名与型号编制方法的产品的命名、型号编制方法。 本标准适用于制版设备、装订设备、裁切设备、表面整饰与包装设备、配套辅助设备等产品（以下
简称印刷机械），不适用于印刷机。
对于本标准未涵盖的印刷机械的产品应参照执行。 2产品的命名 2.1命名
产品命名应规范地表示出机器类型或用途、结构特点、自动化程度等主要方面。 2.2命名原则 2.2.1，产品命名应使用规范中文表示，不允许使用地方俚语（如：啤机、柯式机等），不允许在产品命名中注出产品规格。泛指时可使用简称，特指时应使用机器全称。 2.2.2全称一般可依型号中代号含义从后往前依次读出，对于需要特别说明而型号中未表示出的其他技术特征，在产品分类（组或型）名称前作为产品全称的一部分（见2.4示例1）。 2.3表述方法 2.3.1表述顺序
产品命名所表述内容依照下列顺序自动化程度 一结构特点 机器类型或用途（见2.4示例1示例10）
2.3.2自动化程度
由人工配合协助工作的印刷机械，应在命名中注明手动或半自动，需要时可注明手动对象。自动工作的印刷机械在命名中不必注明自动，亦可根据机器类型具体情况而定（见2.4示例8～示例10）。 2.4印刷机械名称示例
示例1：全息卧式平压烫印模切机示例2：书籍烫背机示例3：局部上光机示例4：气动式绸网机示例5：液压切纸机示例6：吊式照相机示例7：刀式折页机示例8：手动切角机示例9：半自动卧式平压模切机示例10:卧式平压烫印模切机
3型号编制方法 3.1型号结构
产品型号由产品识别号、基本型号、附加功能号等三大部分组成。基本型号部分为型号编制中不可缺少的主体要素，产品型号结构的表示方法（见图1）。 JB/T3090-2010
00 0000 0000
口0
P
附加功能号（可选项）
产品设计顺序号 辅助型号
基本型号
主要性能规格
主型号产品识别号（可选项）
品型号编制表示方法结构图
3.2产品识别号 3.2.1产品识别号主要用于识别产品的生产企业特征，由制造企业用汉语拼音字母、阿拉伯数字任意组合编制，为可选项。 3.2.2产品识别号由三个以内的字符位（三个数字位）表示。 3.3基本型号 3.3.1基本型号组成
基本型号包括：主型号、辅助型号等两部分组成 3.3.2主型号 3.3.2.1主型号按产品分类（组或型-命名中有代表性的一个至四个汉字的第一个拼音字母表示，遇有重号时，可采用第二个拼音字母以示区别（见3.3.2.4示例1～示例4！两个以上组合功能的机器可以增加主型号拼音字母表示或在功能代号间用短横线“二隔开表示各种功能（见3.3.2.4示例5~示例 6). 3.3.2.2主型号一般依次按产品分类名称，结构特点、用途、功能和自动化程度等顺序编制（见3.3.2.4 示例1~示例14）。生产联线设备代号排序在产品分类命名之前（见3.3.2.4示例14）。 3.3.2.3主型号常用代号字母表示方法：
a）结构特点：
卧式 W、圆 Y、椭圆 T、横一 H等见3.3.2.4示
1）型式代号如：立式
例9）： 2）加工材料面数如：一三面 SL(以中文名称区别-L 两面（双面）（见3.3.2.4示例10~
示例11），单面加工材料型号中一般不表示。
b）自动化程度：
1操作程度如：手动一 S半自动 -B、自动- Z等（见33.2.4示例12）； 2）控制程度如：机械式J、电控—D、气动
、液压 Y、程序控制 K、数字
显示——x等（见3.3.2.4示例13）。
c）生产联线设备：
在主型号前表示，如：联动机一一L、自动线（生能线、一机组式）- ZX等（见3.3.2.4示例 14)
3.3.2.4主型号示例：
示例1:ZD吊式照相机示例2：DT铁丝订书机示例3：TB贴背机示例4+ZYBW无油润清真空压力复合气泵示例5：ZYDY折页搭页机示例6:FMG-S-Y干湿预涂覆膜机
2 JB/T30902010
示例7：PYP扑克牌配页机示例8：TBS书籍烫背机示例9:ZW卧式照相机示例10:FML双面覆膜机示例11:QS三面切书机示例12:DTB半自动铁丝订书机示例13:QZK程序控制切纸机示例14:LQD骑马装订联动机
3.3.3辅助型号 3.3.3.1辅助型号包括：主要 性能规格和产品 顺序号 3.3.3.2主要性能规格用阿拉伯数字标准计量单位表示，如：
幅面宽度用：2500、1575、12301-090、1050、000、900、7 700、640、（单位为mm）表示。 排气量用：25、40、60、100、/130、* 单位为m/h）表功率用：1、3、8、（单位为kW）表示。 装订书籍规格用：开本长度尺寸或厚度尺寸数字（单位为mm）表示辅助型号无性能规格数值时，在主型号与设计顺序号之间用短横线“”隔开。
3.3.3.3产品设计顺序号表示印刷机械产品开发或改进设计顺序， 依次用汉语拼音字母A、B、C、 表示，首次开发的产品，型号中不表示。 3.3.4基本型号示例
印刷机械产品基本型号示例（参见附录A） 3.3.5产品分类
印刷机械产品分类（见附录B）。 3.4附加功能号 3.4.1附加功能主要用于表示在产品上添加了特殊使用功能。可以根据附加功能特点，在辅助型号之后用短横线“”隔开，用汉语拼音字母大写简略编制为可选项（见3.4.4示例1、示例2）。 3.4.2在产品型号中表明的附加功能（包括产品特殊功能等）一般不在产品名称中重复（见3.4.4示例 1、示例2） 3.4.3对于产品技术特征需要特别说明的特征，以及专门用途的机型， 在产品名称中增加该部分内容（见3.4.4示例3）。 3.4.4附加功能示例：
示例I：MW1050-C卧式平压模切机（字母“C”表示带有清废装置）示例2:MW1050A-R卧式平压模切机（字母R”表示带有热压装置示例3：TMW1050A-Q全息卧式平压烫印模切机（字母*Q表示全息装置）
3.5代号排列
型号中某一位代号不用表示时，后位代号往前排齐， 不得留空位 JB/T3090--2010
附录A （资料性附录）
印刷机械基本型号示例
示例1：
ZDZ1000A
自动对焦吊式照相机产品设计顺序号（下同，本例表示第一次改进设计）感光片最大宽度尺寸（1000mm）
示例2
MCF4A
形色反射式密度计测量害度范围（最大值4）
T
示例3：
SB1380A
晒版机晒版幅面最大宽度尺寸（1380mm）
示例4:
BWQ1650A
气动翔网机绷网幅面最大宽度尺寸（1650mm）
示例5:
DYPB880A
半自动平版胶印打样机纸张蝠面宽度尺寸（进纸宽度880mm）
刀式折页机纸张幅面宽度尺寸（进纸宽度1230mm）
示例6：
ZYD1230A
PYG440A
示例7：
辊式配页机书贴长度尺寸（440mm）
SXB440A
示例8：
半自动锁线机书贴长度尺寸（440mm）
示例9:
DTB2 20A
半自动铁丝订书机订书厚度尺寸（20mm）铁丝钉头数（双头）
BBY25A
示例10:
圆盘包本机包本厚度尺寸（25mm）
