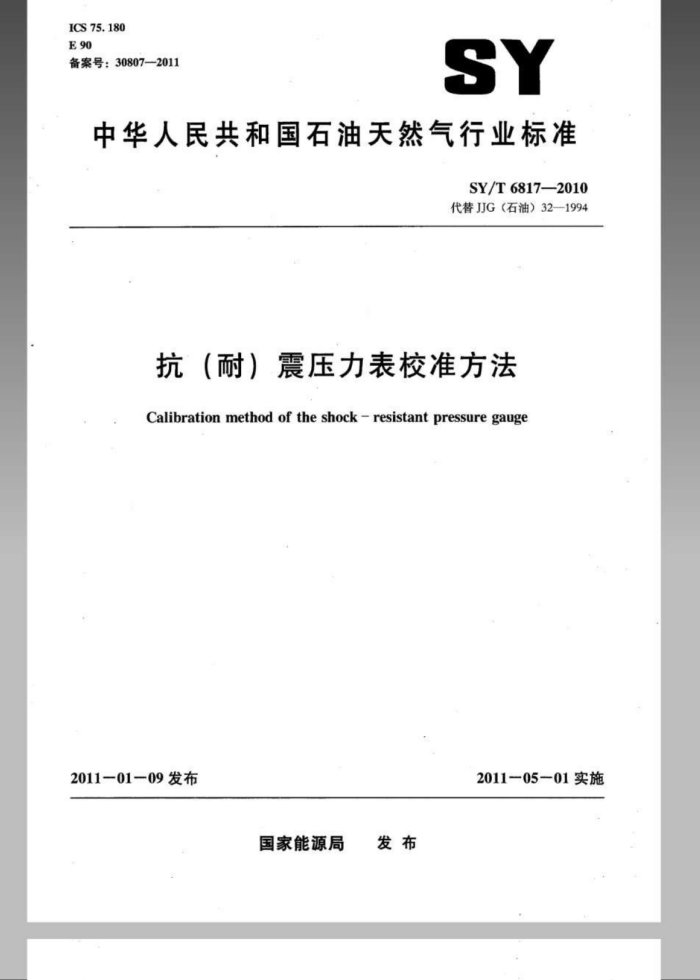

ICS75.180 E90 备案号：308072011
SY
中华人民共和国石油天然气行业标准
SY/T6817-2010 代替JJG（石油）32—1994
抗（耐）震压力表校准方法 Calibration method of the shock - resistant pressure gauge
2011-01-09发布
2011一05-01实施
国家能源局 发布 SY/T6817-2010
目 次
前言范围
1
1 2术语和定义 3技术要求
.
4校准条件 5 校准项目和校准方法 6校准结果处理和校准周期附录A（规范性附录）抗（耐）震压力表允许基本误差附录B（规范性附录）抗（耐）震压力表校准记录附录C（规范性附录）抗（耐）震压力表校准证书 SY/T6817—2010
前言
本标准按照GB/T1.1-2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准代替JJG（石油）32—1994《耐（抗）震压力表》。 本标准与JG（石油）32--1994相比：除编辑性修改外，主要技术变化如下：
-增加了术语和定义：一增加了外观项目：增加了校准证书内页格式。 本标准由石油工业油气计量及分析方法专业标准化技术委员会提出并归口。 本标准起草单位：大庆油田有限责任公司第六采油厂，大庆油田有限责任公司质量节能部，大庆
石油管理局技术监督中心。
本标准主要起草人：邢涛、孙宽、薛国民、王宝忠、张闯、高峰、刘金城、陈剑、张云峰。 本标准代替了JG（石油）32一1994。
Ⅱ SY/T6817—2010
抗（耐）震压力表校准方法
1范围
本标准规定了抗（耐）震压力表校准的技术要求、条件，项目，方法以及校准周期。 本标准适用于新制造、使用中和修理后的测量范围为0MPa一100MPa的表壳内有灌充液、具有
抗（耐）震功能的直接指示（显示）式压力表：也适用于新制造、使用中和修理后的测量范围为 OMPa～10OMPa表壳内有灌充液并带阻尼元件、具有抗（耐）震功能的直接指示（显示）式压力表（以下简称压力表）。
2术语和定义
下列术语和定义适用于本文件。
2.1
减幅比 decrement ratio 压力表实际指示压力变化幅度与输入压力变化幅度之比。
2.2
脉动误差pulsatingerror 压力表实际指示压力变化范围中值与输人压力变化范围中值的差和压力表测量上限值之比（用百
分数表示）。 2.3
压力变化范围中值 pressure range median 压力表实际指示压力最大值与最小值的算术平均值。
3技术要求 3.1.外观 3.1.1新制造的压力表各部件应装配牢固，其可见部分应无明显的瑕症、划痕。使用中和修理后的压力表，不得有影响计量性能的缺陷和损伤。 3.1.2压力表的表盘分度数字及符号应完整清晰，表盘分度标尺应均勾分布。 3.1.3指针式压力表的指针应能覆盖最短分度线长度的1/3~2/3，其指针指示端宽度应不大于分度线的宽度。指针与分度盘平面间的距离应在1mm~3mm范围内。 3.1.4压力表表壳内灌充液应清洁、透明，液面高度位于表壳中心上方0.25D0.3D之间（D为压力表外壳公称直径），且无渗漏现象。 3.1.5压力表的封印装置，在不损坏封印的情况下，应不能触及到内部机件。 3.2零值误差
压力表处于工作位置且在未加压时，其指针零值误差应符合下列要求。 3.2.1·有止销的压力表：指针应紧靠止销，“缩格”应不得超过表1规定的允许基本误差的绝对值。
1 SY/T6817-2010 3.2.2无止销的压力表，指针须在零值分度线宽度范围内，零值分度线宽度不得超过表1规定的充
许基本误差绝对值的2倍。 3.3准确度等级和基本误差
压力表的准确度等级和允许基本误差应符合表1的规定。 3.4回程误差
压力表在静态测量时：其回程误差不应超过允许基本误差的绝对值（见附录A）。 3.5轻敲位移
压力表在静态测量时，轻敲表壳后，其指针（或标度盘）示值变动量不得超过允许基本误差的绝对值（见附录A)。
表抗（耐）震压力表充许误差
允许基本误差（量程的百分数计）
准确度等级
零值
测量上限值 90%及以上
测量范围其余部分 ±1.0 ±1.6 ±2.5 ±4.0
有止销 1.6 L2.5 4=0 4.0
无止销 ±1.6 ±2.5 40 /±4.0
1.0 1.6 (1.5)
±1.6 ±2.5 ±4:0- ±4.0
2.5 4.0
注：使用中的1.5级压力表允许基本误差接1.6袋计算，准确度等级可不更改。
3.6指针偏转平稳性
压力表在测量过程中，指针（或标度盘）在全分度范围内应平稳，不应有跳动和停滞现象。 3.7抗被测介质脉动性能
当负荷为脉动压力时，压力表应符合下列要求。 3.7.1减幅比不大于0.5。 3.7.2脉动误差不大于允许基本误差的2倍。
注：本条款仅适用于带阻尼元件的压力表。 3.8抗工作环境振动性能
给压力表施加50%~60%的负荷，在振动频率为10Hz~60Hz，振幅为0.15mm的条件下，其示值误差应不大于允许基本误差的2倍。
4 校准条件 4.1 校准设备 4.1.1 标准器
弹簧管式精密压力表或其他同准确度等级的标准计量仪器，其允许误差绝对值应不大于被检压力
2 SY/T6817-—2010
表允许误差绝对值的1/4。 4.1.2其他设备
a) 压力表校验器。 b）振动试验台。 c）脉动压力源（可用振动试验台与活塞系统组成）。 注：在标准器与振动试验台、脉动压力源之间采取柔性连接，避免振动试验台，脉动压力源对标准器的影响。
4.2 校准环境
环境温度：（20±5)
5 校准项目和校准方法 5.1 外观检查
目测检查压力表，应符合3.1的规定。 5.2示值检验 5.2.1 检验点
以标有数字的分度线作为检验点。 5.2.2 零值误差检验
检查零位示值，应符合3.2的规定。 5.2.3 基本误差检验
校准时，逐渐升压， 当示值达到测量上限后，耐压3min弹簧管重新焊接过或叉簧新修过的压力表应在测量上限处耐压10min：然启按原检验点降压向检。
轻敲表壳前与轻敲表壳后的示值与标准器示值之差均应符合3.3的规定。 5.2.4回程误差检验
在所有检验点上，升压和降压的同一检验点，升压时轻敲后的读数与降压时轻敲后的读数之差应符合3.4的规定。 5.2.5轻敲位移检验
轻敲表壳所引起的指针示值变动量（包括零值）应符合3-5-的规定。 5.2.6指针偏转平稳性检验
进行示值校准时，要检查指针（或标度盘）移动的平稳性，并应符合3.6的规定。 5.3抗震性能检验 5.3.1抗被测介质脉动检验
将压力表安装在能产生正弦波形脉动压力、频次为每分钟（60土5）次的脉动压力源上。在量程的30%～40%之间的一个检验点上施加脉动压力，其幅度不大于该点压力值的10%，待压力表脉动
3 SY/T6817-2010 幅度稳定后，考查压力表的减幅比和脉动误差，均应符合3.7的规定。压力表脉动误差计算见公式 (1)。
o=p-l
(1)
p
式中： —脉动误差，用百分数表示； Pr压力表实际指示压力变化范围中值，MPa P 输人压力变化范围中值，MPa； P一压力表测量上限值，MPa。 注：对于阻尼可调式压力表，应在减幅比不大于0.5的一个定值下进行检验，检验时，不得改变减牺比。对使用
单位有特殊要求的，可在特定的减幅比上进行检验。
5.3.2抗工作环境振动检验
将压力表固定在振动台上，给压力表施加量程50%～60%的负荷，在频率从10Hz~60Hz、振幅 0.15mm的条件下观察相互垂直的X，Y，Z三个方向上示值偏离该检验点的最大值（压力指针轴方向为Y方向，X，Z方向见图1）。对于叉簧式压力表主要是检验其X方向的抗震性，X方向能满足， Y，Z方向也能满足，其偏差应符合3.8的规定。
对于使用中的压力表，可不进行抗工作环境振动性能检验。
图1压力表X，Y.Z方向示意图
6校准结果处理和校准周期
6.1 校准结果的处理
经过校准的压力表，按附录B规定的格式填写校准数据，按附录C规定的格式填写校准证书。 6.2校准周期
压力表的校准周期可根据使用条件、重要程度确定，但建议不超过6个月。 SY/T6817—2010
附录A （规范性附录）
抗（耐）震压力表允许基本误差
抗（耐）震压力表允许基本误差见表A.1和表A2。
表A.1抗（耐）震压力表允许基本误差（量程90%及以上部分）
抗（耐）震压力表测量上限，MPa
准确度
等级 检定项目
25 40 60 100
10
D
16
1.6 2. 5
基本误差 ±0.016 ±0.0256 ±0.04 ±0.064 ±0.096 ±0.16 ±0.256 ±0.4 ±0.64 ±0.96±1. 回程误差 0.016 O.0256 0.04 0:064 0.096 0.16 0.256 0.4 0.64 轻敲变动量 0.016 0.0256 0.04 .064 0.096 基本误差 ±0.025 ±0.04 0.0625
1.0
0.256
0.64
0.62
0.
0.625 .625
1.6(1.5) 回程误差 0.025 0.04 0.0625
0.25
轻敲变动量 0.025 0.04 0.0625 基本误差 ±0.04 ±0.064
0.15
0.25
0.6
0.16 10.2
0.64 0.64
1.6 2.4 1.6 2.4
2.5 回程误差 0.04 0.064 U 0.16 24
0.16 J.24
轻敲变动量 0.04 0.064 0. 基本误差 ±0.04 ±0.064 EO ±0.16 ±0.24 10. ±0.64 土 ±1.6 ±2.4 回程误差 0.04 0.064 0. 0.16 0.24 0.4 0.64
D.
±4
1.6 1.6
0.4
轻变动量 0.04 0.064 0.1 0.16 0.24 0.4 0.64.
表A.2 抗（耐）震压力表允许基本误差 ［量程90%（不含）以下部分】
抗（耐） 震压力表测量上限， MPa
准确度
等级 检定项目
100
10
16
25
1.6 2.5
0
山
基本误差 ±0.01 ±0.016 ±0.025 ±0.04 ±0.06 tO. ±0.16 ±0.25 ±0.6
土0.
0.6 0.6
1.0 回程误差 0.01 0.016 0.025 0.04 0.06 0. 0.16 0.25
0.16 0.25
轻敲变动量 0.01 0.016 0.025 F04 0.06
门
0.064 0.096 ±0.16 ±0.256
基本误差 ±0.016 ±0.025
E0.04
1256
1.6(1.5) 回程误差 0.016 0.0256 0.04
D.096
16
轻敲变动量 0.016 0.0256 0.04 0.064 0.096 0.16 0.256 基本误差 ±0.025 ±0.04 ±0.0625 上0.
±0.25 LO. 0.25 0.25 0.4
中
回程误差 0.025 0.04 0.0625 轻敲变动量 0.025 0.04 0.0625 基本误差 ±0.04 ± 0.064
625
2.5
625
0.15
±0.64 0.64 0.64
#0.4
D
-
4.0 回程误差 0.04 0.064
0.16 0.24 0.16
0.4
.6
6
轻敲变动量 0.04 0.064
0.4
5
