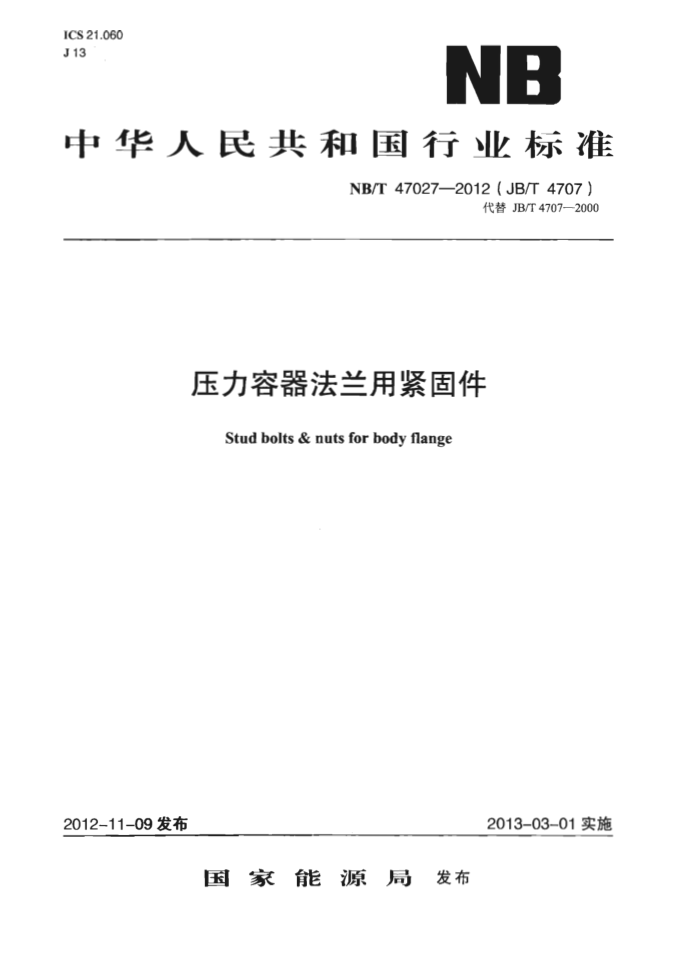

ICS 21.060 J13
NB
中华人民共和国行业标准
NB/T47027—2012（JB/T4707）
代替JB/T4707—2000
压力容器法兰用紧固件
Stud bolts & nuts for bodyflange
2013-03-01实施
2012-11-09发布
国家能源局 发布 NB/T47027—2012（JB/T4707）
目 次
前言· 范围
..100 . 101 ..101 ..101 ....103 ... 103 ..103
1 2
规范性引用文件 3 紧固件的型式与尺寸 4 技术要求. 5 检验、验收和包装
......
标记.
6
99 NB/T 47027—2012 (JB/T 4707)
前言
本标准与JB/T4707—2000相比主要变化如下：
规范性引用文件进行了更新；由螺柱扩充到紧固件；
-
螺柱的尺寸进行了扩充；增加了全螺纹螺柱；修改了部分技术要求；增加了检验、验收和包装要求。
-
本标准由全国锅炉压力容器标准化技术委员会（SAC/TC262）提出并归口。 本标准起草单位：中石化洛阳工程有限公司、合肥通用机械研究院、中国石化工程建设有限公司。 本标准起草人：郭为民、胡庆均、陈崇刚、姚佐权、冯清晓、谢智刚、桑如苞、潘建华、秦宗川。 本标准由全国锅炉压力容器标准化技术委员会（SAC/TC262）负责解释。 本标准所代替标准的历次版本发布情况为：
JB4707—1992; .—JB/T4707—2000。
100 NB/T47027—2012（(JB/T4707)
压力容器法兰用紧固件
1范围
本标准规定了压力赛器法兰用紧固件的型式与尺寸、技术要求、检验、验收和包装、标记等。 本标准适用于NBT47021《甲型平焊法兰》、NB/T47022《乙型平焊法兰》和NB/T47023《长
颈对焊法兰》、其他赛：送兰或管法兰亦可参照使用。
规范性引用文件下列文件对于本标准应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本标
2
准。凡是不注日的引丽件。其最新版本（包括所有的修改单）适用于本标准。
压力容器普通螺纹基本尺寸着通螺纹公差蒙冉件螺栓、螺钉、螺柱和螺母通用技术条件承压设备无损检测第4部分：磁粉检测压力容器法兰分类与技术条件
GB 150 GB/T 196 GB/T 197 GB/T16938 JB/T4730.4 NB/T47020 紧固件的型式与尺寸
3
3. 1 螺柱的型式与尺寸按图1~图3和表1的规定。
其
Cx45° 2S
Cx45
Lo
Lo
图1A型螺柱
其 p
Cx45°
Cx45
V
Lo
L
图2 B型螺柱
101 NB/T 47027—2012(JB/T4707)
图3 C型螺柱
单位为mm
表1 螺柱尺寸
Lo 40 50 60 70 75 90 105 120
c 2 2.5 3 3 3.5 3 3 3
d M16 M20 M24 M27 M30 M36×3 M42×3 M48×3
6 8 8 8 10 10 12 14
注1：A型螺柱无螺纹部分直径d等于螺纹的基本大径（公称直径）d；B型螺柱无螺纹部分直径d等于螺
纹的基本小径di，且d与d的连接需用圆弧r过渡注2：A型螺柱和B型螺柱的螺纹长度L。的允差为+2P，P为螺纹的螺距。 螺母的型式与尺寸按图4和表2的规定。
3.2
15′~30°
90°~120°
m'
图4螺母
102 NB/T47027—2012（JB/T4707)
单位为mm s
表 2 螺母尺寸
d,
d. min 24.1 30.5 36.96 20.4 19.1
m min 12.5 13.9 18.5 20.9 23.1
e min 29.3
m
d
max 17.3 21.6 25.9 29.1
min 16 20 24 27 30 36 42 48
max 16.4
min 15.7
max 27 34 41 46 50 60 65 75
min 26.16 33 40 45 49 58.8 63.1 73.1
M16 M20 M24 M27 M30 32.4 M36×3 38.9 M42×3
23.1 26.1 28.8
37,5 42.5 46.5 55.8 65.86 36.5 34.9 27.9
44.8 50.4 54.88
24.4 27.4 30.4
40.9 32.2
60.1 70.1
70.67 81.87
42.5 48.5
45.4
M48×3 51.8 技术要求 4. 1 紧固件材料按GB150和NBT47020的规定，紧固件用原材料应有钢厂合格证书。 4. 2 紧固件技术条件接GBT16938表1的规定。 4. 3 紧固件的螺纹基本尺寸按GB/T196的规定，螺纹公差按GB/T197规定的6g/6H。 4.4 螺母的毛坏应按量进行硬度试验。 4.5 用于公称压力PN≥4.0MPa法兰的螺柱，应逐根按JB/T4730.4进行磁粉检测，并应符合Ⅱ级要求。 4.6合金钢制象固件应进行发蓝处理。 5. 检验、验收和包装 5.1 紧固件的交货检验以批为单位，每批系指同一炉号、同一型式、同一规格且相同生产工艺生产的产品：爆柱长度小于等于100mm时，长度相差25mm；长度大于100mm时，长度相差50mm，均可视为同一量： 5.2制造厂应技量提供质量合格证明书，内容包括：
37.5
46.9
4
a） 紧固件名称、慢格、尺寸、数量； b）材料牌号： c） 标准号： d) 出厂日期及检验印记
6 标记 6. 1 爆柱标记由以下4部分组成：
螺柱M
NB/T47027—2012 螺柱型式螺柱长度螺距，粗牙时省略螺柱公称直径
103 NB/T47027—2012（JB/T4707）
例：公称直径24mm，长160mm的A型螺柱标记为：
螺柱M24×160-A NB/T47027—2012
6.2 螺母标记由以下两部分组成：
螺母Mx
NB/T47027—2012
螺距，粗牙时省略螺母公称直径
例：公称直径42mm的细牙螺母标记为：
螺母M42×3 NB/T47027—2012
6.3在螺柱的一端应按表3的规定打印材料标记，在螺母侧面应按表4的规定打印材料标记，打印字体高4mm，字迹应清晰完整。
表3螺柱材料标记 40MnB 40MnVB 40Cr 35CrMoA 25Cr2MoVA
螺柱材料牌号
20 H
35 T
标记
B
R
c
D
L
表4 螺母材料标记
40Mn 30CrMoA 35CrMoA 25Cr2MoVA B
螺母材料牌号
15 E
20 H
25 G
45 F
标记 6.4 用于使用温度低于-20℃的35CrMoA螺柱材料，应在螺柱端部材料标记后，补充打印“D”字样。
V
c
D
