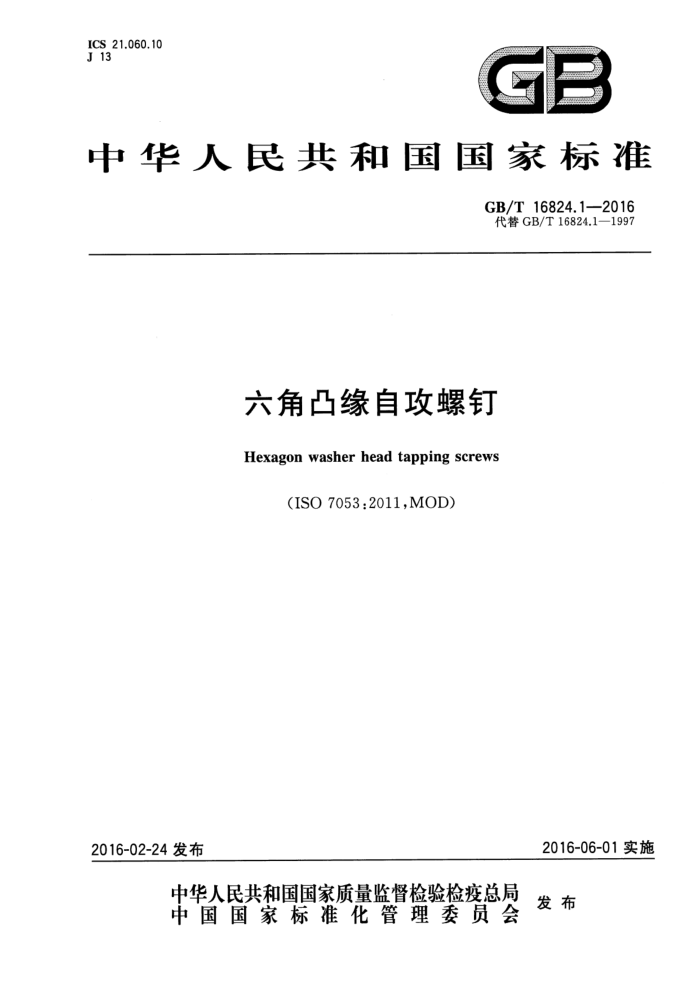

ICS 21.060.10 J 13
7 F
中华人民共和国国家标准
GB/T16824.1—2016 代替GB/T16824.1—1997
六角凸缘自攻螺钉
Hexagonwasherheadtapping screws
(ISO 7053:2011,MOD)
2016-06-01实施
2016-02-24发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 中华人民共和国
国家标准六角凸缘自攻螺钉 GB/T16824.1—2016
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号（100029) 北京市西城区三里河北街16号（100045)
网址www.spc.net.cn
总编室：(010)68533533 发行中心：(010)51780238
读者服务部：(010)68523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本880×12301/16 印张0.5 字数12 ：千字 2016年5月第一版 2016年5月第一次印刷
*
书号：155066·1-53910 定价 14.00元
如有印装差错 由本社发行中心调换
版权专有 侵权必究举报电话：(010)68510107 GB/T16824.1—2016
前言
GB/T16824的本部分是“自攻螺钉”系列国家标准之一，该系列包括：
GB/T845 十字槽盘头自攻螺钉； GB/T846 6十字槽沉头自攻螺钉； GB/T 847 十字槽半沉头自攻螺钉； GB/T2670.1内六角花形盘头自攻螺钉； GB/T2670.2 内六角花形沉头自攻螺钉； GB/T2670.3 内六角花形半沉头自攻螺钉； GB/T5282 开槽盘头自攻螺钉； GB/T5283 开槽沉头自攻螺钉； GB/T5284 开槽半沉头自攻螺钉； GB/T5285 六角头自攻螺钉； GB/T9456 ：十字槽凹穴六角头自攻螺钉； GB/T13806.2精密机械用紧固件十字槽自攻螺钉 刮削端； GB/T16824.1六角凸缘自攻螺钉； GB/T16824.2六角法兰面自攻螺钉。
本部分是GB/T16824的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB/T16824.1—1997《六角凸缘自攻螺钉》，与GB/T16824.1—1997相比，主要技术变
化如下：
增加R型末端(第3章)；尺寸α是从第一扣完整螺纹的小径处测量（图1)；增加不锈钢材料、机械性能按GB/T3098.21、表面简单处理及钝化处理按GB/T5267.4的规定（表2)；增加钢螺钉表面不经处理，非电解锌片涂层技术要求按GB/T5267.2的规定（表2）；仅允许省略标记示例中给出的镀锌技术要求的标记（第5章）。
本部分使用重新起草法修改采用ISO7053：2011《六角垫圈面自攻螺钉》（英文版）。 本部分与ISO7053：2011的技术性差异及其原因如下：
在规范性引用文件中，用我国标准代替国际标准（第2章），增加引用GB/T90.2（表2）和 GB/T1237（5.1），删除对ISO724、ISO965-1的引用，以符合我国紧固件基础标准；增加包装技术要求（表2），以符合我国紧固件基础标准；修改标记示例为简化标记示例（5.2），以符合GB/T1237的规定。
本部分由中国机械工业联合会提出。 本部分由全国紧固件标准化技术委员会（SAC/TC85)归口。 本部分负责起草单位：中机生产力促进中心。 本部分参加起草单位：机械工业通用零部件产品质量监督检测中心、宁波中机机械零部件检测有限公司。 本部分由全国紧固件标准化技术委员会秘书处负责解释。 本部分所代替标准的历次版本发布情况为：
GB/T16824.1—1997。
1 GB/T16824.1—2016
六角凸缘自攻螺钉
1范围
GB/T16824的本部分规定了六角凸缘自攻螺钉的型式尺寸、技术条件和标记。 本部分适用于螺纹规格为ST2.2～ST8的六角凸缘自攻螺钉。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T90.1紧固件验收检查（GB/T90.1—2002，idtISO3269：2000） GB/T 90.2 紧固件包装与标志 GB/T1237 紧固件标记方法（GB/T1237--2000，eqvISO8991：1986) GB/T3098.5 紧固件机械性能自攻螺钉（GB/T3098.5--2016，ISO2702:2011，MOD） GB/T 3098.21 紧固件机械性能不锈钢自攻螺钉（GB/T3098.21—2014，ISO3506-4：2009，
MOD)
GB/T3103.1 紧固件公差螺栓、螺钉、螺柱和螺母（GB/T3103.1—2002，idtISO4759-1:2000) GB/T 5267.1 紧固件电镀层（GB/T5267.1—2002，ISO4042：1999，IDT) GB/T 5267.2 紧固件非电解锌片涂层（GB/T5267.2—2002，ISO10683：2000，IDT） GB/T 5267.4 紧固件表面处理耐腐蚀不锈钢钝化处理（GB/T5267.4一2009，ISO160482003，
IDT)
GB/T5276 紧固件 螺栓、螺钉、螺柱及螺母尺寸代号和标注（GB/T5276一2015，ISO225： 2010,MOD)
GB/T5280 自攻螺钉用螺纹（GB/T5280—2002，idtISO1478：1999) GB/T 16938 紧固件 螺栓、螺钉、螺柱和螺母 通用技术条件（GB/T16938—2008，ISO8992：
2005,IDT)
3尺寸
自攻螺钉的型式尺寸见图1和表1。 尺寸代号和标注应符合GB/T5276。
1 GB/T16824.1—2016
a) C型
b) F型
c)R型
：凹穴型式由制造者选择；尺寸α是从第一扣完整螺纹的小径处测量。
图1六角凸缘自攻螺钉 GB/T16824.1—2016
技术条件和引用标准
4
技术条件和引用标准，见表2。
表2技术条件和引用标准
材料通用技术条件
钢
不锈钢
GB/T 16938 GB/T 5280
螺纹
等级标准产品等级标准
A2-20H,A4-20H、A5-20H
机械性能
GB/T 3098.21
GB/T 3098.5
A GB/T 3103.1
公差
不经处理；电镀技术要求按GB/T5267.1；非电解锌片涂层技术要求按GB/T5267.2
简单处理；钝化处理技术要求按GB/T5267.4
表面处理
如需其他技术要求或表面处理，应由供需协议
验收及包装
GB/T 90.1,GB/T 90. 2
5标记 5.1标记方法
标记方法按GB/T1237规定。 5.2 标记示例
示例1：螺纹规格为ST3.5、公称长度l=16mm、钢机械性能按GB/T3098.5、C型末端、表面镀锌（A3L：镀锌、厚度8μm、
光亮、黄彩虹铬酸盐处理）、产品等级A级的六角凸缘自攻螺钉的标记：
自攻螺钉GB/T16824.1ST3.5×16
示例2：螺纹规格为ST3.5、公称长度1=16mm、不锈钢机械性能按A4-20H(GB/T3098.21)、R型末端、表面简单处理、产
品等级A级的六角凸缘自攻螺钉的标记：
自攻螺钉GB/T16824.1ST3.5×16A4-20HR
