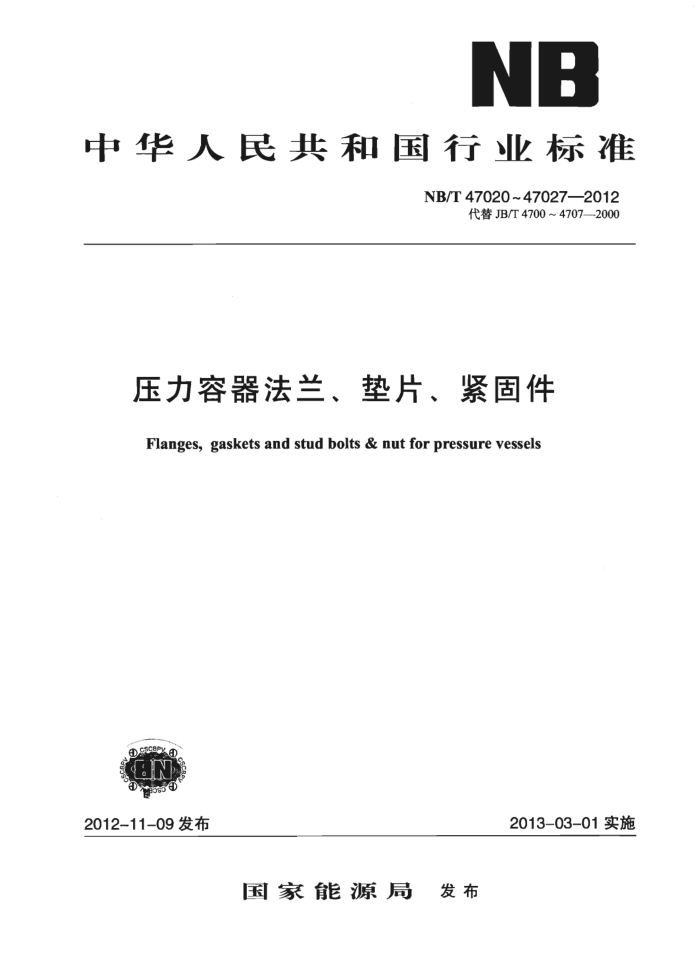

NB
中华人民共和国行业标准
NB/T47020~47027—2012
代替JB/T4700~4707—2000
压力容器法兰、垫片、紧固件
Flanges, gaskets and stud bolts & nut for pressure vessels
2013-03-01实施
2012-11-09发布
国家能源局 发布 目录
NB/T47020—2012（JB/T4700）《压力容器法兰分类与技术条件》 NB/T47021—2012（JB/T4701）《甲型平焊法兰》 NB/T47022—2012（JB/T4702）《乙型平焊法兰》 NB/T47023—2012（JB/T4703）《长颈对焊法兰》 NB/T47024—2012（JB/T4704）《非金属软垫片》 NB/T47025—2012（JB/T4705）《缠绕垫片》 NB/T47026—2012（JB/T4706）《金属包垫片》 NB/T47027—2012（JB/T4707）《压力容器法兰用紧固件》
·21 · 33 ..49 · 71 ..· 79 ..· 89 .97
--++
I NB/T 47020—2012(JB/T 4700)
目 次
前言 1范围· 2规范性引用文件 3选用原则与标准适应的腐蚀裕量 4法兰的分类、材料匹配、工作温度及最大允许工作压力、结构尺寸 5代号、标记及标记示例 6技术条件. 附录A（规范性附录） 轧制法兰技术条件和选用
6
15 ..17
3 NB/T47020-2012（JB/T4700）
前言
本标准与JB/T4700-2000相比主要变化如下：
引用标准进行了更新；材料牌号进行相应了的更新；取消了法兰用材料Q235-A和15MnVR；
-
增加了长颈对焊法兰用锻件材料14Cr1Mo；长颈对焊法兰的尺寸作了进一步扩充；增加了垫片规格，与长颈对焊法兰系列规格相一致。
-
-
本标准的附录A为规范性附录。 本标准由全国锅炉压力容器标准化技术委员会（SAC/TC262）提出并归口。 本标准起草单位：合肥通用机械研究院、中国石化工程建设有限公司、中石化洛阳工程有限公司。 本标准起草人：姚佐权、冯清晓、郭为民、秦宗川、谢智刚、胡庆均、潘建华、桑如苞、陈崇刚。 本标准由全国锅炉压力容器标准化技术委员会（SAC/TC262）负责解释。 本标准所代替标准的历次版本发布情况为：
JB 47001992;
-
JB/T47002000。
4 NB/T47020—2012（JB/T4700)
压力容器法兰分类与技术条件
1范围
本标准规定了压力容器法兰的分类、规格，法兰、螺柱、螺母的材料及与垫片的匹配，各级温度下的最大允许工作压力、技术要求以及标记。
本标准适用于公称压力0.25MPa~6.40MPa，工作温度-70℃~450℃的碳钢、低合金钢制压力容器法兰。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 150 GB/T 196 GB/T 197 GB/T 539 GB/T 699 GB/T 700 GB 713 GB/T 1801 GB/T 1804 GB/T 3077 GB/T 3098.2 GB/T 3274 GB/T 3985 GB/T 5779.2 GB/T 16938 GB 24511 NB/T 47008 NB/T 47009 NB/T 47021 NB/T47022 NB/T47023 NB/T47024 NB /T 47025 NB /T 47026 NB /T 47027
压力容器普通螺纹基本尺寸普通螺纹公差耐油石棉橡胶板优质碳素结构钢碳素结构钢锅炉和压力容器用钢板产品几何技术规范（GPS）极限与配合公差带和配合的选择一般公差未注公差的线性和角度尺寸的公差合金结构钢紧固件机械性能螺母粗牙螺纹碳素结构钢和低合金结构钢热轧厚钢板和钢带石棉橡胶板紧固件表面缺陷螺母紧固件螺栓、螺钉、螺柱和螺母通用技术条件承压设备用不锈钢钢板及钢带承压设备用碳素钢和合金钢锻件低温承压设备用低合金钢锻件甲型平焊法兰乙型平焊法兰长颈对焊法兰非金属软垫片缠绕垫片金属包垫片压力容器法兰用紧固件 NB/T47020—2012（JB/T4700）
JB/T 4730 3选用原则与标准适应的腐蚀裕量 3.1压力容器法兰宜优先采用本标准法兰，按本标准选用的法兰可免除GB150的有关计算。 3.2本标准中乙型法兰的适用腐蚀裕量为不大于2mm，当腐蚀裕量超过2mm但不大于3mm时，应加厚短节厚度2mm。长颈对焊法兰的适用腐蚀裕量不大于3mm。 4法兰的分类、材料匹配、工作温度及最大允许工作压力、结构尺寸 4.1法兰分类及系列参数见表1的规定。 4.2法兰、垫片、螺柱、螺母材料的匹配 4.2.1甲型平焊法兰、乙型平焊法兰和长颈对焊法兰（以下简称甲型、乙型、长颈法兰）、垫片、 螺柱、螺母材料的匹配及工作温度范围应符合表2的规定。 4.2.2螺柱的硬度（布氏硬度，HB）应比相配的螺母硬度高20~30，相同强度级别的材料可以通过不同的热处理状态实现。 4.3法兰的工作温度及最大允许工作压力、结构尺寸 4.3.1甲型法兰的工作温度为高于-20℃~300℃，乙型法兰的工作温度为高于-20℃~350℃，其最大允许工作压力见表6的规定，结构尺寸分别按NB/T47021、NB/T47022的规定。衬环乙型法兰的使用温度由设计者根据情况决定。 4.3.2长颈法兰的工作温度为-70℃~450℃，其最大允许工作压力见表7的规定，结构尺寸按NB/T 47023的规定。衬环法兰的使用温度由设计者根据实际情况决定。 4.3.3选用标准法兰时，所选取法兰工作温度应不低于该法兰在使用条件下的设计温度；法兰最大允许工作压力应不小于该法兰在使用条件下的计算压力。当法兰承受轴向拉力或弯矩时，应另行考虑其作用。 4.4垫片
承压设备无损检测
垫片按NB/T47024、NB/T47025、NB/T47026的规定。 4.5紧固件
紧固件按NB/T47027的规定。 5代号、标记及标记示例 5.1代号
法兰类型代号应符合表8的规定。 密封面型式代号应符合表9的规定。
6 NB/T47020—2012（JB/T4700）
表1法兰分类及参数表
平焊法兰
对焊法兰
类型标准号简图
长颈 NB/T 47023
甲型 NB/T 47021
乙型 NB/T 47022
H 公称压力PN
E
公称直径DN mm 300 350 400 450 500 550 PN
MPa
0.25 0.6 1.00 1.60 0.25 0.60 1.00 .60 2.50 4.00 0.60 1.00 1.60 2.50 4.00 6.40
按PN 1.00
按 A
600 1.00 650 700 800 900 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000 2200 2400 2600 2800 3000
按PV ?
0.6 NB/T47020—2012（JB/T4700）
表2 法兰、垫片、螺柱、螺母材料匹配表
法兰
垫片种类
螺柱与螺母
法兰类型
匹
适用温度 配 材料 适用温度 匹
配 螺柱材料 螺母材料 适用温度
范围，℃
范围，℃
范围，℃
可
可 板材GB/T Q235B: 选
GB/T 699 GB/T 700 20 ~ 350
橡胶
3274 Q235C: 20~300 配 20
15
选
非
Q235B、C
石棉橡胶 按 NB/T 配 右
右列螺
金属
甲型法 软
0~300
20
0 ~350
兰 垫 聚四氟乙 表 1 列
47024
柱 GB/T 699
法 板材GB713
-20 ~450
35
兰料
螺母材料
材 Q345R Q245R
烯柔性石墨橡胶
片
GB/T 699 0 ~ 350
25
板材GB/T Q235B:
3274 20 ~ 300
可配
20 25
选 Q235B, C Q235C:
35
0 ~ 350
非 石棉橡胶金
0~300 按表3 20 选定右列
按NB/T 右 板材GB713
属软
Q245R Q345R
垫 聚四氟乙 47024
列
螺柱材料
~ 450 后选定螺 GB/T 3077
表1 法
烯
兰 锻件NB/T 料
材 47008 20 母材料 40MnB
片
40Cr 40MnVB
45
20 16Mn
~ 450
柔性石墨
40Mn 0 ~ 400
板材GB713
40MnB 40Cr
20 ~450
Q245R Q345R 锻件NB/T 47008
石棉或石墨填充带
按表4 40MnVB 选定右列
乙型 缠
20 螺柱材料 ~ 450 后选定螺
45
40Mn 10 ~ 400
20 16Mn 15CrMo 14Cr1Mo
按 NB/T
法 绕
母材料
兰 垫 聚四氟乙烯 47025
与 片 填充带 表1、表2 颈法
GB/T 3077
0 ~ 450
?
35CrMoA GB/T 3077
可 锻件NB/T
30CrMoA 70 ~ 500 35CrMoA
47009 -40~350 选配右
选配列法兰材
列螺柱螺
非石棉纤维填充带
16MnD
兰
右 09MnNiD 70 ~ 350 母材料
45 40Mn 45、40Mn
0 ~ 400
40MnVB
按表5
选定右列 35CrMoA 30CrMoA -10~400
料 锻件NB/T
铜、铝包覆金 材料属包垫
-70
0 ~ 450 螺柱材料
47008 12Cr2Mo1
35CrMoA ~500
后选定螺
按 NB/T 47026 表1、表2
母材料 GB/T 3077 30CrMoA 20~500
35CrMoA 25Cr2MoVA 20 ~ 550 30CrMoA
25Cr2MoVA
片
-20~500
低碳钢、不锈钢包覆材料
锻件NB/T 47008 20MnMo
PN≥2.5 25Cr2MoVA 35CrMoA
0~ 450
25Cr2MoVA -20 ~ 550
PN<2.5 35CrMoA 30CrMoA 70 ~ 500
注1：乙型法兰材料按表列板材及锻件选用，但不宜采用Cr-Mo钢制作。相匹配的螺柱、螺母材料按表列规定。 注2：长颈法兰材料按表列锻件选用，相匹配的螺柱、螺母材料按表列规定
