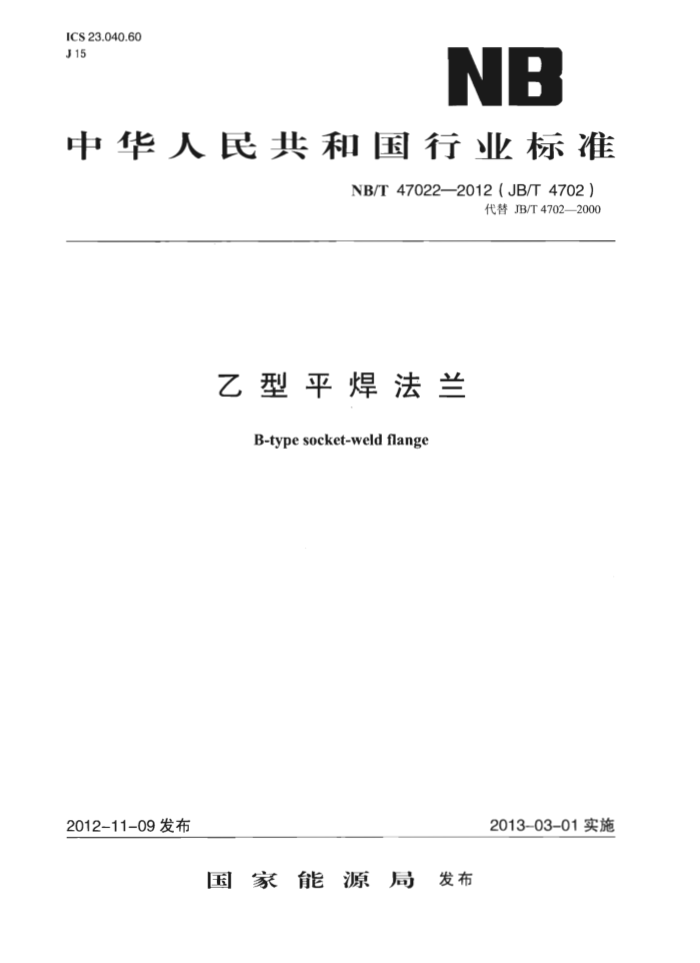

ICS23.040.60 J15
NB
中华人民共和国行业标准
NB/T 47022—2012（JB/T 4702)
代替JB/T4702—2000
乙型平焊法兰
B-type socket-weld flange
2013-03-01实施
2012-11-09发布
国家能源局 发布 NB/T47022—2012（JB/T4702）
目 次
..36.. ..37 ·37 .37
前言
..
范围 2 规范性引用文件结构型式与尺寸
-
3
..
选用规定..
·37
4
35 NB/T47022—2012（JB/T 4702)
前 言
本标准与JB/T4702-2000相比主要变化如下：
引用标准进行了更新；材料牌号进行了相应的更新；将衬环平密封面（图4）的衬环外径由尺寸D;增至尺寸D2。
本标准由全国锅炉压力容器标准化技术委员会（SAC/TC262）提出并归口。 本标准起草单位：中国石化工程建设有限公司、合肥通用机械研究院、中石化洛阳工程有限公司。 本标准起草人：冯清晓、谢智刚、桑如苞、姚佐权、秦宗川、潘建华、郭为民、胡庆均、陈崇刚。 本标准由全国锅炉压力容器标准化技术委员会（SAC/TC262）负责解释。 本标准所代替标准的历次版本发布情况为：
JB4702—1992; —JB/T4702—2000。
36 NB/T47022—2012（JB/T4702）
乙型平焊法兰
范围本标准规定了钢制压力容器用乙型平焊法兰的结构型式与系列尺寸。 本标准适用于公称压力为0.25MPa~4.0MPa、工作温度高于-20℃~350℃的钢制压力容器乙型平焊法兰。
1
本标准适用腐蚀裕量≤2mm。当腐蚀裕量为3mm时，短节厚度应加厚2mm。 ：规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
压力容器法兰分类与技术条件非金属软垫片缠绕垫片金属包垫片压力容器法兰用紧固件
NB/T47020 NB/T 47024 NB/T 47025 NB/T 47026 NB/T47027
结构型式与尺寸各类密封面的乙型平焊法兰的结构型式及系列尺寸应符合图1~图6和表1的规定，法兰及衬环的质
U
量列于表2。 A 选用规定 4.1 法兰及相匹配的垫片、螺柱、螺母的材料、最大允许工作压力、技术条件及其标记按NB/T47020 的规定。 4.2法兰用非金属软垫片、缠绕垫片、金属包垫片应分别符合NB/T47024、NB/T47025、NB/T47026 的规定。 4.3法兰用紧固件应符合NB/T47027的规定。 4.4为适应腐蚀裕量要求，加厚的短节厚度应在图样明细表的备注栏中注明：如：=xx。
37 NB/T47022-—2012（JB/T 4702)
其
- D D
DN
63
159
C
[oL]
图1 平密封面
38 NB/T47022—2012（JB/T4702）
其余
白面
DN D D D
?
D Dn
Stx
s
01 V
01
凹面
H
图2 凹凸密封面
39 NB/T47022—2012（JB/T4702）
其余
辉面
a
a,
DN D D D
D
D
档面
图3 样槽密封面
40 NB/T47022—2012（JB/T4702)
其杂台
D D D, DN
4
图4 衬环平密封面
41
