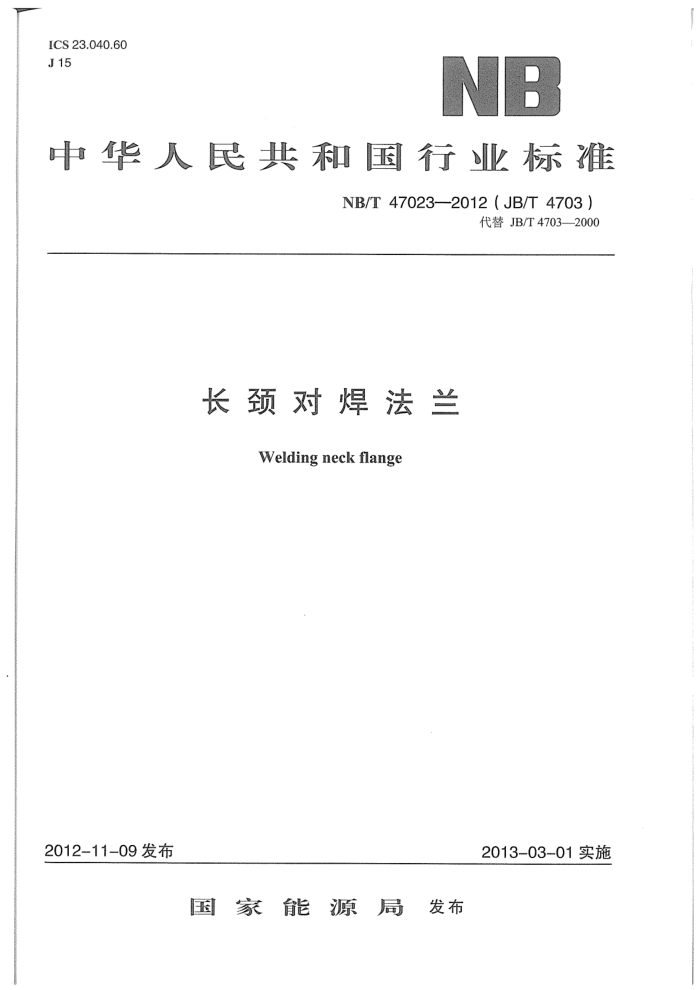

ICS23.040.60 J15
NB
中华人民共和国行业标准
NB/T47023--2012(JB/T4703)
代替JB/T4703—2000
长颈对焊法兰
Welding neck flange
2013-03-01实施
2012-11-09发布
国家能源局 发布
NB/T47023—2012(JB/T4703)
目 次
前言:范围规范性引用文件
..·52 53 ·53 53 53
2 3
结构型式与尺寸选用规定
1
51
NB/T47023--2012(JB/T4703)
前言
本标准与JB/T4703—2000相比主要变化如下:
引用标准进行了更新;材料牌号进行了相应的更新; PN0.6MPa~2.5MPa的法兰直径规格增加至DN2600; PN4.0MPa的法兰直径规格增加至DN2000; PN6.4MPa的法兰直径规格增加至DN1200;相应增加了表3中的长颈对焊法兰高度H的修正值;将衬环平密封面(图4)的衬环外径由尺寸D3增至尺寸D2;对个别法兰尺寸进行了调整。
本标准由全国锅炉压力容器标准化技术委员会(SAC/TC262)提出并归口。 本标准起草单位:中国石化工程建设有限公司、合肥通用机械研究院、中石化洛阳工程有限公司。 本标准起草人:冯清晓、谢智刚、桑如苞、姚佐权、秦宗川、潘建华、郭为民、胡庆均、陈崇刚。 本标准由全国锅炉压力容器标准化技术委员会(SAC/TC262)负责解释。 本标准所代替标准的历次版本发布情况为:
JB4703—1992; JB/T4703—2000。
52
NB/T47023——2012(JB/T4703)
长颈对焊法兰
1范围
本标准规定了钢制压力容器用长颈对焊法兰的结构型式与系列尺寸。 本标准适用于公称压力为0.6MPa~6.4MPa、工作温度-70℃~450℃的钢制压力容器长颈对焊法
兰。
本标准适用腐蚀裕量≤3mm。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
压力容器法兰分类与技术条件非金属软垫片缠绕垫片金属包垫片压力容器法兰用紧固件
NB/T47020 NB/T47024 NB/T47025 NB/T47026 NB/T 47027
3结构型式与尺寸
各类密封面的长颈对焊法兰的结构型式及系列尺寸应符合图1~图6和表1的规定,法兰及衬环的质量列于表2。 4选用规定 4.1法兰及相匹配的垫片、螺柱、螺母的材料、最大允许工作压力、技术条件及其标记按NB/T47020 的规定。 4.2法兰用非金属软垫片、缠绕垫片、金属包垫片应分别符合NB/T47024、NB/T47025、NB/T47026 的规定。 4.3法兰用紧固件应符合NB/T47027的规定。 4.4当与法兰连接的对接圆筒厚度小于表1的最小对接圆筒厚度时,应按表3要求,调整法兰总高度H,并连同法兰厚度在法兰标记中注明。
53
NB/T47023—2012(JB/T4703)
其余
D
D3
DN
S
图1平密封面
54
NB/T47023--2012(JB/T4703)
其余总
凸面
G
s89
DN
O
D
D
5
63
59-9
凹面
图2凹凸密封面
55
NB/T47023—2012(JB/T4703)
其杂
样面
G
DN
D4
0
D2
D3
Stx
槽面
图3样槽密封面
56
NB/T47023—2012(JB/T4703)
我众岁
DN
图4衬环平密封面
57
