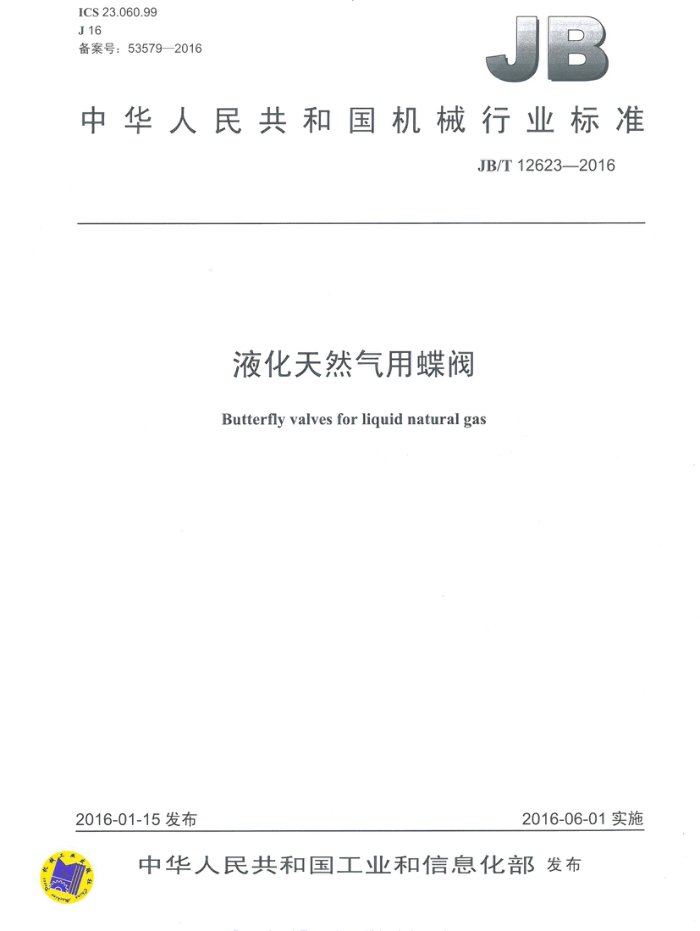

ICS23.060.99 J16 备案号：535792016
中华人民共和国机械行业标准
JB/T12623—2016
液化天然气用蝶阀
Butterflyvalves for liquid natural gas
2016-06-01实施
2016-01-15发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准液化天然气用蝶阀 JB/T12623—2016
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·1印张·27千字 2016年7月第1版第1次印刷
定价：18.00元
*
书号：15111·13657 网址：http：/www.cmpbook.com 编辑部电话： （010)88379399 直销中心电话： （010）88379399
封面无防伪标均为盗版
版权专有 侵权必究 JB/T12623—2016
目 次
前言.. 范围
I1I
1
2 规范性引用文件 3 结构型式.
技术要求. 4.1 总则. 4.2 结构长度， 4.3 连接端， 4.4 蝶阀的流道 4.5 阀体 4.6 阀盖 4.7 阀杆. 4.8 阀座、蝶板 4.9 填料 4.10 填料函. 4.11 操作 4.12 防静电设计 4.13 耐火设计 4.14 外观质量 4.15 材料.. 4.16 低温冲击试验 4.17 深冷处理、 4.18 无损检测. 4.19 缺陷处理， 4.20 清洗处理.. 4.21 阀门试验.. 检验、 试验方法， 5.1 外观检验. 5.2 尺寸检查. 5.3 材料成分分析.. 5.4 材料力学性能 5.5 无损检测， 5.6 常温性能试验. 5.7 低温性能试验、 5.8 逸散性试验， 5.9 低温循环寿命试验 5.10 低温冲击试验 5.11 防静电试验.
4
t
F
F JB/T12623—2016
5.12 耐火试验 5.13标记、铭牌检查 6检验规则 6.1 检验分类和检验项目 6.2 出厂检验 6.3 型式检验. 7标志 7.1 标志的内容 7.2 阀体上的标记. 7.3 铭牌上的标记. 8防护、包装和储运附录A（资料性附录） 基本订货要求
X
10
图1 低温三偏心蝶阀示意图图2 可在线维修低温双偏心蝶阀
表1 检验项目、技术要求和检验方法表2抽样的最少基数和抽样数量表A.1基本订货要求.
.8
10
II JB/T12623—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国阀门标准化技术委员会（SAC/TC188）归口。 本标准负责起草单位：大连大高阀门股份有限公司、江苏神通阀门股份有限公司、凯瑞特阀业有限
公司。
本标准参加起草单位：合肥通用机械研究院、中国石化青岛液化天然气有限责任公司、中国寰球工程公司、中核苏阀科技实业股份有限公司、上正阀门集团有限公司、圣博莱阀门有限公司、上海科科阀门集团有限公司、天津百利展发集团有限公司、上海开维喜阀门集团有限公司、上海纳福希阀门有限公司、杭州杭氧工装泵阀有限公司、天胜阀门股份有限公司、江苏苏盐阀门机械有限公司、保一集团有限公司。
本标准主要起草人：肖箭、王建新、李运龙、刘扬、丁乙、李玉龙、施进伟、陈建波、赵安东、卓桂朝、杨忠义、袁鹏飞、何伟华、杨恒、胡赞、吴胜俊、韩正海、张晓忠、贾琦月。
本标准为首次发布。
III JB/T12623—2016
液化天然气用蝶阀
1范围
本标准规定了液化天然气用钢制蝶阀的结构型式，技术要求，检验、试验方法，检验规则，标志，防护、包装和储运。
本标准适用于公称尺寸DN80～DN1200、公称压力PN16～PN100和公称尺寸NPS3～NPS48、压力等级Class150～Class600的液化天然气用蝶阀（以下简称蝶阀）。
其他温度高于-162℃的低温蝶阀亦可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 196 普通螺纹基本尺寸 GB/T9113 整体钢制管法兰 GB/T12220 工业阀门标志 GB/T12221 金属阀门结构长度 GB/T12223 部分回转阀门驱动装置的连接 GB/T12224 钢制阀门一般要求 GB/T26479 弹性密封部分回转阀门 耐火试验 GB/T 26480 阀门的检验和试验 GB/T 26481 阀门的逸散性试验 GB 26640 阀门壳体最小壁厚尺寸要求规范 JB/T 7248 阀门用低温钢铸件技术条件 JB/T 7927 阀门铸钢件外观质量要求 JB/T7928 工业阀门供货要求 JB/T126212016液化天然气阀门技术条件 JB/T12622 液化天然气用阀门性能试验
结构型式
3
蝶阀的基本结构型式及主要零部件名称如图1和图2所示。在符合本标准要求的条件下，蝶阀允许设计成其他结构型式。
4技术要求
4.1总则 4.1.1 蝶阀除应符合本标准的规定外，还应符合GB/T12224、JB/T12621一2016等相关标准的要求。
1 JB/T12623—2016
O
说明：
阀体：阀座；一蝶板；一阀杆；阀盖；
6- 填料：
1
驱动装置：
7-
8——隔离滴盘 9、10——螺栓、螺母。
3-
4
图1 低温三偏心蝶阀示意图 JB/T12623—2016
10
中 患岛两
-
2
说明：
一阀体：阀座：蝶板；阀杆：
2-
驱动装置：一隔离滴盘；
3
8-
4- 5- 检修盖：
9 10、11- 螺栓、螺母。
图2 可在线维修低温双偏心蝶阀
4.1.2 蝶阀零部件螺栓的螺纹应符合GB/T196的要求 4.1.3 蝶阀壳体最小壁厚按GB26640的规定 4.1.4 阀门的额定压力-温度额定值按GB/T12224的规定；对于某些采用弹性密封副结构或内部零件采用经特殊处理材料的，其允许使用的压力-温度额定值低于阀体材料的压力-温度额定值，应取其较低值，并应在铭牌上予以标明。 4.2 结构长度
法兰连接蝶阀的结构长度按GB/T12221的规定，或按订货合同的要求。对焊连接蝶阀的结构长度按订货合同的要求。 4.3 连接端
蝶阀的连接端为法兰连接或对焊连接。法兰连接按GB/T9113的规定，对焊连接按GB/T12224的
