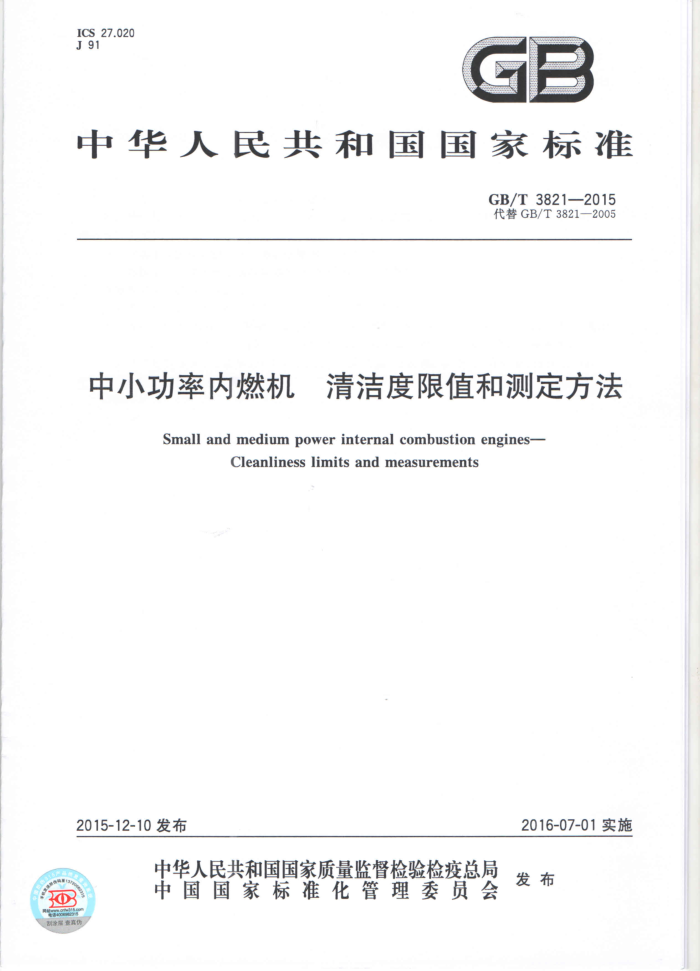

ICS 27.020 J 91
GB
中华人民共和国国家标准
GB/T 3821—2015 代替GB/T 3821—2005
中小功率内燃机 清洁度限值和测定方法
Small and medium power internal combustion engines-
Cleanliness limits and measurements
2016-07-01实施
2015-12-10发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布
话4606982315 GB/T 3821—2015
前 言
本标准按照 GB/T 1.1一2009给出的规则起草。 本标准代替GB/T3821—2005《中小功率内燃机 L清洁度测定方法》,与GB/T3821一2005相比主
要技术变化如下：
增加了清洁度检验前零件的退磁要求(见7.1.7)； -增加了清洁度质量和颗粒限值要求（见第3章、第4章）。
本标准由中国机械工业联合会提出。 本标准由全国内燃机标准化技术委员会（SAC/TC177)归口。 本标准起草单位：潍柴动力股份有限公司、上海内燃机研究所、广西玉柴机器股份有限公司、常柴股
份有限公司、昆明云内动力股份有限公司、潍柴凯动动力机械有限公司、宁波雪龙集团风扇有限公司。
本标准主要起草人：王建平、计维斌、罗志坚、戴维麟、佟德辉、杨春良、陶守平、陈年红、郭华、 李江湖、陈兰兰、杨军杰、孟红霞。
本标准所代替标准的历次版本发布情况为：
GB/T 3821—1983GB/T 3821—2005。 GB/T 3821—2015
中小功率内燃机清洁度限值和测定方法
1范围
本标准规定了中小功率内燃机(以下简称内燃机)清洁度的限值、测定项目和部位、测定条件、测定方法。
本标准适用于内燃机整机和零部件。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB 1922—2006油漆及清洗用溶剂油 GB/T5330工业用金属丝编织方孔筛网 GB/T23338内燃机增压空气冷却器技术条件 JB/T 6002 涡轮增压器清洁度限值及测定方法 JB/T 7661 柴油机油泵油嘴产品清洁度限值及测定方法
3清洁度重量限值
3.1 整机清洁度 3.1.1 内燃机清洁度以每台杂质量W表示，限值按式(1)计算：
W=aK,K,Peb +G
(1)
式中： W a Ki K2 转速修正系数，数值见表2； Peb 标定功率,单位为千瓦(kW);
内燃机清洁度限值,单位为毫克(mg); 经验常数,13.6 mg/kW; 总排量修正系数，数值见表1；
补偿量，单位为毫克（mg），数值见表3。
G
表 1
总排量V./L ≤0.5 >0.5~5 >5～100
Ki 1. 0 1. 1 1. 2
总排量V,/L >100～150 >150
Ki 1. 3 1. 4
1 GB/T 3821—2015
表 7
a/(mg · min/L)
滤清器额定流量 Q/(L/min)
4. 4 3. 0
<14 ≥14
表8
K 1. 0 0. 9
滤座材料
铸铁铸铝
3.2.5.2 离心式机油滤清器总成清洁度,以每只杂质量 Wr2(mg)表示,限值见表 9。
表 9
R2/mg
转子内径d/mm
铸铝滤座
洁贝
120 150
10 >100
35
3.2.6 空压机总成
空压机总成清洁度以每台杂质量Wk（mg）表示，限值按式（6)计算
...........( 6 )
WkackKK+6)
..
式中: a K1 总排量修正系数,数值见表10； Kz -材料修正系数，数值见表11; K: 曲轴端传动方式修正系数，数值见表12；
经验常数,50 mg;
传动轴上传动副的数量。
6
表 10
K1 6 7
空压机总排量V/L >0. 15 ~0. 20
K1 4 5
空压机总排量V/L
≤0.10 >0.10～0.15
>0.20
表 11
K2 1. 0 0. 9
曲轴箱材料
铸铁铸铝 GB/T 3821—2015
表14（续）
限值/mg 12
名称(件) 齿轮室盖气缸套气门挺柱气门推杆高压油管气缸盖罩活塞活塞环连杆主轴瓦、连杆轴瓦柴油滤清器汽油滤清器
序 号
10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
10 12 17 2. 51 14i 14 5 35 4. 6 6 0. 06iD 0.06iD 0.12iD
油底壳进气管(含歧管)
排气管
注：D为内燃机缸径,单位为毫米(mm);i为内燃机气缸数;l为高压油管长度,单位为米(m)。
清洁度颗粒限值
4
内燃机清洁度颗粒限值，滤清器前零部件不得大于800μm，滤清器后零部件（含滤清器）不得大于 600 μm.
5测定条件
5.1 测量器具及清洗液 5.1.1过滤元件 5.1.1.1滤膜
微孔滤膜两次称量差值不大于0.4mg。规格如下： a）4.5μm 微孔滤膜,当零部件清洁度要求不大于5mg时,过滤检测样品用; b）5μm微孔滤膜，当零部件清洁度要求大于5 mg时，过滤检测样品用。
5.1.1.2滤网
滤网规格为430目，材料为不锈钢丝，并符合GB/T5330要求。
