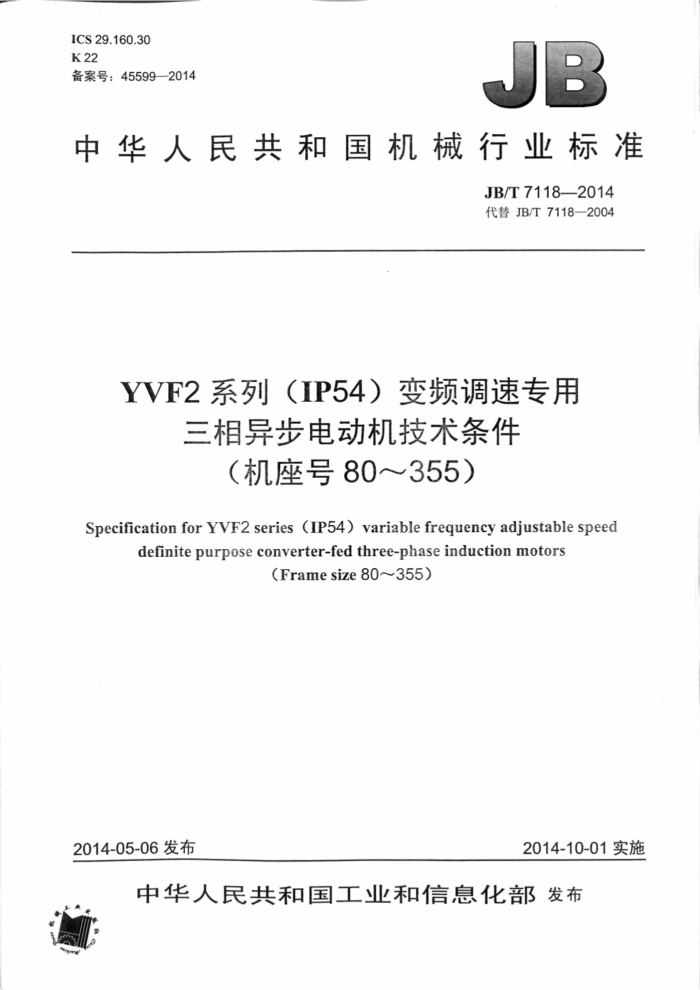

ICS 29.160.30 K22 备案号：45599-2014
JB
中华人民共和国机械行业标准
JB/T7118—2014 代替JB/T7118—2004
YVF2系列（IP54）变频调速专用
三相异步电动机技术条件
（机座号80～355）
Specification for YVF2 series (IP54) variable frequency adjustable speed
definite purpose converter-fed three-phase induction motors
(Framesize80~355)
2014-05-06发布
2014-10-01实施
中华人民共和国工业和信息化部发布 JB/T7118—2014
目 次
前言.. 1范围..
I
规范性引用文件 3型式、基本参数与尺寸.. 4技术要求 5 检验规则. 6 标志、包装和保用期
2
14 19
工
图1 机座带底脚、端盖上无凸缘的电动机图2 机座带底脚、端盖上有凸缘（带通孔）的电动机图3 机座不带底脚、端盖上有凸缘（带通孔）的电动机图4 机座带底脚、端盖上有凸缘（带螺孔）的电动机图5 机座不带底脚、端盖上有凸缘（带螺孔）的电动机。 图6立式安装、机座不带底脚、端盖上有凸缘（带通孔）、轴伸向下的电动机
10
表1 电动机的结构及安装型式表2 机座号、标称功率、额定转矩的对应关系表3 机座带底脚、端盖上无凸缘的电动机. 表4 机座带底脚、端盖上有凸缘（带通孔）的电动机. 表5 机座不带底脚、端盖上有凸缘（带通孔）的电动机表6 机座带底脚、端盖上有凸缘（带螺孔）的电动机表7 机座不带底脚、端盖上有凸缘（带螺孔）的电动机。 表8 立式安装、机座不带底脚、端盖上有凸缘（带通孔）、轴伸向下的电动机表9轴伸键的尺寸及公差表10 轴伸长度一半处的径向圆跳动公差表11 径向圆跳动及轴向圆跳动公差，表12 平行度公差表13 平面度公差表14 键槽的对称度公差表15 效率和功率因数的保证值。 表16 堵转转矩对额定转矩之比的保证值，表17 最小转矩对额定转矩之比的保证值表18 电动机电气性能保证值的容差表19 断电后间隔时间表20 电动机振动强度限值（方均根值》 表21 A计权声功率级的噪声数限值LwA（dB）表22 出线端标志。
10 11 13
13 13
.16 17 .18 18 .19
工 JB/T7118—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T7118一2004《YVF2系列（IP54）变频调速专用三相异步电动机技术条件（机座号
80～315）》，与JB/T7118—2004相比主要技术变化如下：
增加了2极、6极电动机（见3.8）； -增加了355机座号：功率也相应由0.55kW～200kW延伸到0.55kW~315kW（见3.9）； -增加了对电动机在50Hz工频供电时效率和功率因数的要求（见4.4）一增加了电动机应能承受偶然过电流的要求（见4.13）
-增加了对电动机的振动位移和振动加速度的要求（见4.19）； -增加了对电动机轴电压和轴承电流的要求（见4.22）；增加了电动机的安全性能应符合GB14711的要求（见4.27）；修改了电动机恒转矩运行的频率范围（见4.3，2004年版3.9）；
本标准由中国机械工业联合会提出。 本标准由全国旋转电机标准化技术委员会（SAC/TC26）归口。 本标准负责起草单位：上海电机系统节能工程技术研究中心有限公司、浙江金龙电机股份有限公司、
卧龙电气集团股份有限公司、山东华力电机集团股份有限公司、上海市能效中心、江门市江晟电机厂有限公司、浙江华年电机有限公司、江苏锡安达防爆股份有限公司、上海德驱驰电气有限公司、江苏清江电机制造有限公司、中船重工电机科技股份有限公司、浙江特种电机有限公司、宁波东力传动设备股份有限公司、安徽明腾永磁机电设备有限公司、红五环集团股份有限公司。
本标准参加起草单位：佳木斯电机股份有限公司、湘潭电机股份有限公司、江西特种电机股份有限公司、开封电机制造有限公司、山东力久特种电机有限公司、江苏大中电机股份有限公司、衡水电机股份有限公司、山东孚日电机有限公司、山西电机制造有限公司、河北电机股份有限公司、无锡市中达电机有限公司、浙江琦星电子有限公司、西安盾安电气有限公司、西安泰富西玛电机有限公司、东芝大连有限公司、成都东方集团邛崃电机有限公司、四川宜宾力源电机有限公司、江苏远东电机制造有限公司、 大连日牵电机有限公司、六安市微特电机有限责任公司、大连电机集团有限公司、上海邦浦实业集团有限公司、上海ABB电机有限公司、西门子（中国）有限公司、中机国际工程设计研究院有限责任公司、 浙江嵊州市永宇冲片有限公司、浙江西门冲片有限公司。
本标准主要起草人：李志强、李秀英、黄坚、吴汉熙、秦宏波、严蓓兰、叶叶、李娜、王庆东、刘权、吴志凌、陆进生、张维、陈仙根、高明真、李保来、吴妍、姚丽新、梅洛明、谭强。
本标准所代替标准的历次版本发布情况为：
-JB/T7118——1993，JB/T7118—2004。
I JB/T7118--2014
YVF2系列（IP54）变频调速专用
三相异步电动机技术条件
（机座号80～355）
1范围
本标准规定了YVF2系列（IP54）变频调速专用三相异步电动机的型式、基本参数与尺寸、技术要求、检验规则、标志、包装和保用期。
本标准适用于YVF2系列（IP54）变频调速专用三相异步电动机（机座号80～355）（以下简称电动机）。凡本系列电动机所派生的各种系列电动机也可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191--2008包装储运图示标志 GB755—2008旋转电机定额和性能 GB/T997一2008旋转电机结构型式、安装型式及接线盒位置的分类（IM代码） GB/T1032—2012三相异步电动机试验方法 GB1971旋转电机线端标志与旋转方向 GB/T1993—1993旋转电机冷却方法 GB/T4772.1一1999旋转电机尺寸和输出功率等级第1部分：机座号56～400和凸缘号55~
1080
GB/T4942.1一2006旋转电机整体结构的防护等级（IP代码）分级 GB10068一2008轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值 GB/T10069.1一2006旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法 GB/T12665一2008电机在一般环境条件下使用的湿热试验要求 GB14711中小型旋转电机通用安全要求 GB/T21707—2008变频调速专用三相异步电动机绝缘规范 GB/T226702008变频器供电三相笼型感应电动机试验方法 GB/T22712-2008变频电机用G系列冷却风机技术规范 GB/T22719.1-2008交流低压电机散嵌绕组匝间绝缘第1部分：试验方法 GB/T 22720.1—2008 8旋转电机电压型变频器供电的旋转电机I型电气绝缘结构的鉴别和型
式试验
3型式、基本参数与尺寸
3.1电动机的型号由产品代号和规格代号两部分依次排列组成。
1 JB/T7118—2014
示例：YVF2-132S1-2
规格代号，表示轴中心高132mm，机座长为S，铁心长度为1号，极数为2极产品代号，表示变频调速专用三相异步电动机
3.2电动机的外壳防护等级为IP54（按GB/T4942.1一2006的规定）。 3.3电动机的冷却方式为IC416（按GB/T1993一1993的规定）。 3.4电动机的结构及安装型式为IMB3、IMB5、IMB6、IMB7、IMB8、IMB35、IMV1、IMV3、 IMV5、IMV6、IMV15、IMV35、IMV37（按GB/T997—2008的规定），按表1的规定制造。
表1电动机的结构及安装型式
结构及安装代号（IM）
机座号 80~160 180~280 315~355
B3、B5、B6、B7、B8、B35、VI、V3、V5、V6、V15、V35、V37 B3、B5、B35、V1 B3、B35、V1
3.5 电动机的基准频率为50Hz， 额定电压为380V。
注：额定电压和基准频率是指与电动机输出恒转矩和恒功率特性间的转折点相对应的电动机工作电压及频率。 3.6 标称功率55kW及以下接线方式为Y接法，55kW以上为△接法。 3.7 电动机的定额是以连续工作制（SI）为基准的连续定额。 3.8电动机极数为2极、4极、6极。 3.9电动机应按下列标称功率制造：0.55kW， 0.75kW.1 1lkw, 15kw.2.2kw,3kw,4kW, 5.5kw,7.5kw,11kw,15kw.18.5kw, 22kw,30kw, 37kW.45kW55kW,75kW,90kW, 110kW,132kW, 160kw.200kw, 250kW. 315kW 3.10电动机的机座号、标称功率、额定转矩的对应关系应按表 的规定。 恒转矩调速频率范围为3Hz~
极电动机）、50Hz 100Hz（对355-4以外的4极、
50Hz；恒功率调速频率范围为50Hz~60Hz 6极电动机）、50Hz~ 75Hz（对355-4电动机
注：额定转矩值按基准频率下的标称功率和同步转速折算。
机座号、标称功率、额定转矩的对应关系
表2
同步转速r/min
3000
1000
1500
机座号
标称功率 k
额定转矩 N·m 3.5 4.8 7.0 9.5 14.0 19.1 25.5 35.0
标称功率 kw 0.75
额定转矩 N·m
标称功率 kw 0.55 0.75
额定转矩 N·m
80M1 80M2 90S 90L 100L1 100L2 112M 132S1 132S2
2.4 3.5 4.8 7.0 9.5 12.7 17.5 23.9
1.1 1.5 2.2 3 4 5.5 7.5
0.75 1.1 1.5 2.2 3
1.1 1.5 2.2 3 4 5.5
7.2 10.5 14.3 21.0 28.6
2 JB/T7118-2014
表2 机座号： 标称功率、 额定转矩的对应关系（续）
同步转速r/min
3 000
1500
1000
机座号
标称功率 kw
标称功率 kw 7.5
额定转矩 N-m
额定转矩 N·m 47.7
标称功率 kw 4 5.5 7.5 11
额定转矩 Nm 38.2 52.5 71.6 105.0
132M1 132M2 160M1 160M2 160L 180M 180L 200L1 200L2 225S 225M 250M 280S 280M 315S 315M 315L1 315L2 355M1 355M2 355L 注：M、L后面的数字1、2代表同一机座号和转速下的不同功率。
一 11 15 18.5 22
一 35.0 47.7 58.9 70.0
11 15 18.5 22 30 37 45 55 75 90 110 132 160 200 250 315
70.0 95.5 117.8 140.1 191.0 235.5 286.5 350.1 477.5 573.0 700.3 840.3 1018.6 1 273.2 1 591.5 2005.3
- 15
- 143.2
-
30 37 一 45 55 75 90 110 132 160 200 250 315
95.5 117.8
18.5 22 一 30 37 45 55 75 90 110 132 160 200 250
176.7 210.1 一 286.5 353.3 429.7 525.2 716.2 859.4 1050.4 1260.5 1 527.9 1909.9 2387.3
143.2 175.1 238.7 286.5 350.1 420.2 509.3 636.6 795.8 1002.7
3.11 电动机的安装尺寸及公差应符合表3～表8和图1～图6的规定； 外形尺寸应不大于表3～表8 和图1图6的规定。
