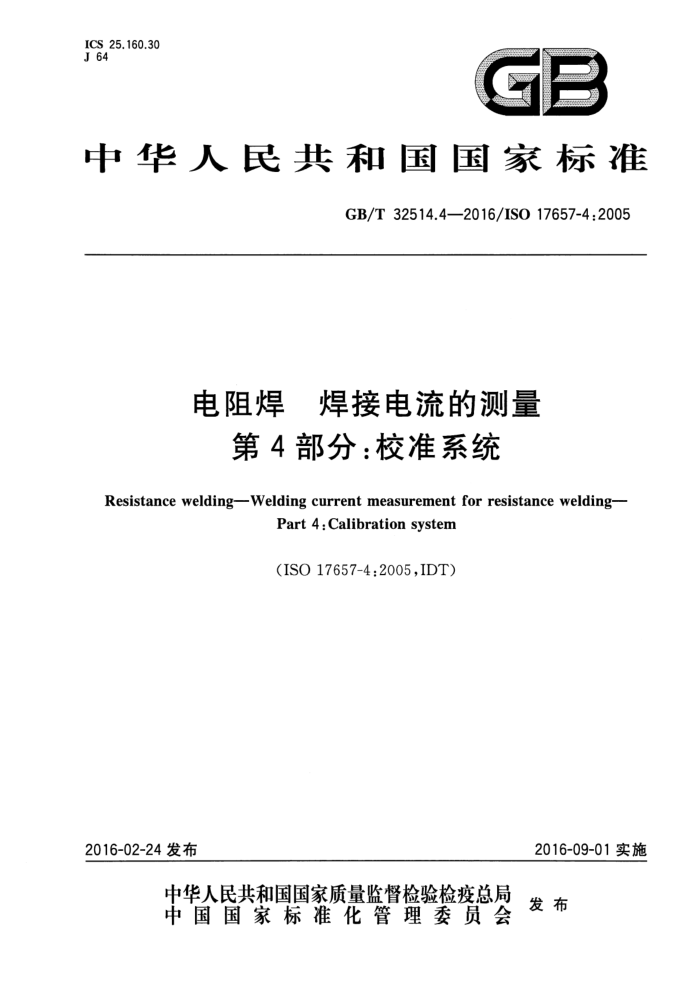

GB/T 32514.4-2016 电阻焊 焊接电流的测量 第4部分:校准系统 ICS 25.160.30
J 64
GB
中华人民共和国国家标准
GB/T32514.4—2016/IS017657-4:2005
电阻焊 焊接电流的测量
第4部分:校准系统
Resistance welding-Welding current measurement for resistance welding-
Part 4:Calibration system
(ISO17657-4:2005,IDT)
2016-09-01实施
2016-02-24发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T32514.4—2016/ISO17657-4:2005


前言 1 范围
III
规范性引用文件 3术语和定义校准系统的结构
2
4
4.1 基准焊接电流测量系统 4.2 试验装置 4.3 焊接电流测量系统校准所需基本功能 4.4 电流传感器校准所需基本功能 4.5 不带传感器的焊接电流测量仪校准所需基本功能 5环境条件
..
校准要求 6.1 基准焊接电流测量系统 6.2 基准电流传感器 6.3 数据采集设备 6.4 试验台和电源试验报告 7.1 焊接电流测量系统校准试验报告 7.2 电流传感器校准试验报告 7.3 不带传感器的焊接电流测量仪校准试验报告试验程序
6
8
8.1 概述 8.2 焊接电流测量系统的校准 8.3 电流传感器的校准 8.4不带传感器的焊接电流测量仪的校准 8.5特殊校准情况附录A(资料性附录) 测量装置附录B(资料性附录) 需作为校准参考文件予以记录或存档的项目内容附录C(资料性附录) 试验报告示例
X
10 14 16 GB/T32514.4—2016/IS017657-4:2005
前言
GB/T32514《电阻焊 焊接电流的测量》分为5个部分:
第1部分:测量指南;第2部分:带电流感应线圈的焊接电流测量仪;第3部分:电流感应线圈;
一第4部分:校准系统;
第5部分:焊接电流测量系统的确认。 本部分为GB/T32514的第4部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分使用翻译法等同采用ISO17657-4:2005《电阻焊焊接电流的测量 :第4部分:校准系统》。 与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下:
GB/T8366一2004阻焊电阻焊机机械和电气要求(ISO669:2000,MOD); GB/T32514.2一2016电阻焊焊接电流的测量第2部分:带电流感应线圈的焊接电流测量仪(ISO17657-2:2005,IDT)。
本部分由中国电器工业协会提出。 本部分由全国电焊机标准化技术委员会(SAC/TC70)归口。 本部分起草单位:成都三方电气有限公司、天田米亚基贸易(上海)有限公司、成都电焊机研究所、深
圳市鹏煜威科技有限公司、浙江肯得机电股份有限公司、天津七所高科技有限公司。
本部分主要起草人:杜武、宗像洋、王辉、刘兴伟、朱宣辉、杨伟国。
I GB/T32514.4—2016/ISO17657-4:2005
电阻焊焊接电流的测量
第4部分:校准系统
1范围
GB/T32514的本部分规定了在单相交流(50Hz或60Hz)或直流情况下,用于电阻焊焊接电流测量的焊接电流测量系统、电流传感器、焊接电流测量仪以及带有电流传感器的监控装置所用的校准系统和校准程序。
校准程序适用的焊接电流范围为0.5kA25kA。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T32514.3一2016电阻焊焊接电流的测量第3部分:电流感应线圈(ISO17657-3:2005, IDT)
ISO669阻焊电阻焊机机械和电气要求(Resistancewelding-Resistanceweldingequip ment—Mechanicaland electrical requirements)
ISO17657-2电阻焊焊接电流的测量第2部分:带电流感应线圈的焊接电流测量仪 (Resistance welding—Welding current measurement for resistance welding—Part 2:Welding current meter with current sensing coil)
3术语和定义
下列术语和定义适用于本文件。
3.1
试验(电流)传感器test(current)sensor 所要予以校准的电流传感器。
3.2
基准(电流)传感器reference(current)sensor 在高精度条件下已作过校准、用于对电流传感器进行校准的电流传感器。
3.3
试验焊接电流测量仪testweldingcurrentmeter 所要予以校准的焊接电流测量仪。
3.4
无感分流器 non-inductiveshunt 带有极低电感、具有高精度和低电阻值的分流器。
3.5
模拟-数字转换器 analog-to-digitalconverter;ADC 用于将模拟输人信号转换成数字信号的装置。
1 GB/T32514.4—2016/IS017657-4:2005
3.6
数据采集装置dataacquisitiondevice 用于采集模拟数据(对电压、电流和温度等物理变量的变化进行跟踪)的仪器或装置。
3.7
基准焊接电流测量系统的测量准确度measuringaccuracyofreferenceweldingcurrentmeasuring system
用已检定合格的基准设备(如:基准传感器、积分器、ADC等)进行校准的各个部件的测量准确度值的总和。
4校准系统的结构
4.1基准焊接电流测量系统
基准焊接电流测量系统的部件应采用已检定合格的基准设备按第6章进行校准。基准焊接电流测量系统包含已校准的电流传感器、数据采集系统和显示装置或记录仪。
4.2 试验装置
试验装置包括试验台或适当的电路(用于传导大电流)以及带有电流控制元件的电源(用于提供测试电流)。
应对所有信号电缆做好绞合和屏蔽。电缆电阻应处于极低的水平,相比于电流传感器的阻抗可忽略不计。附录A中给出了试验装置的典型示例。
注:电阻焊机/变压器应视为试验装置。 4.3焊接电流测量系统校准所需基本功能
带有电流传感器的焊接电流测量仪应当作为一个整体(包含电流测量仪和传感器)予以校准。带传感器的焊接电流测量仪所用校准系统包含试验装置、基准焊接电流测量系统以及所要测试的焊接电流测量系统。基准焊接电流测量仪的功能可通过已校准的数据采集装置来实现。图1给出了对焊接电流测量系统进行校准所需的基本功能。
8 a)
图1焊接电流测量系统校准所需基本功能
2 GB/T32514.4—2016/IS017657-4:2005
8 b)
说明: 1- 基准焊接电流测量系统; 2- 基准传感器; 3-
试验传感器;交流或直流电源;次级回路;
4. 6
6- 一试验焊接电流测量仪: 7- 基准焊接电流测量仪; 8- - 试验装置;
一数据采集装置。
9.
图1(续)
4.4 电流传感器校准所需基本功能
电流传感器所用校准系统包含试验装置、一套基准焊接电流测量系统,以及与所要测试的电流传感器相连接的已校准的数据采集装置。基准焊接电流测量仪的功能可通过使用数据采集装置的另一通道来实现。图2介绍了对电流传感器进行校准所需的基本功能。
a)
图2电流传感器校准所需基本功能 GB/T32514.42016/ISO17657-4:2005
b)
说明:
基准焊接电流测量系统;基准传感器;试验传感器;交流或直流电源;次级回路;数据采集设备;基准焊接电流测量仪;数据采集装置。
1
2
3 4
5
6 7
8
图2(续)
4.5不带传感器的焊接电流测量仪校准所需基本功能
具有高阻抗积分器的、不带电流传感器的焊接电流测量仪的校准系统,由已校准的高输人阻抗积分器的数据采集装置、已校准的基准传感器以及试验焊接电流测量仪组成。参见图3a)。将所要测试的焊接电流测量仪与基准电流传感器的同一输出端口相连。数据采集装置不能采用低阻抗积分器的基准焊接电流测量仪来替代。
在对低阻抗积分器的焊接电流测量仪进行校准并且采用两个基准线圈进行校准时,校准系统应由已校准的基准焊接电流测量系统和与所要测试的焊接电流测量仪相连接的、已校准的第二基准传感器组成,参见图3b)。
a)
图3不带传感器的焊接电流测量仪校准所需基本功能 GB/T32514.4—2016/ISO17657-4:2005
5
o
b)
说明:
一基准焊接电流测量系统;
1 2
基准传感器;
3——第二基准传感器; 4一交流或直流电源: 5——二次电路; 6 试验焊接电流测量仪;
基准焊接电流测量仪; 8 数据采集设备。
7-
图3(续)
5环境条件
除非另有规定,否则校准系统应能在下列条件下工作,而准确度不会受到任何不利影响。若环境条件出现偏差,应由试验室和客户协商解决。
环境温度在十5℃~十40℃之间;相对湿度最高95%;海拔高度不超过1000m。
6校准要求
6.1 基准焊接电流测量系统
基准焊接电流测量系统的部件应采用已检定合格的设备,每年至少校准一次。总体测量准确度是基准焊接电流测量系统的各个部件的测量准确度的总和,应高于ISO17657-2所规定的高精度级别。
规格、测试确认机构的名称以及基准焊接电流测量系统的相关数据,包括数据采集装置及基准电流传感器,均应记录在所有文档中。参见附录B。 6.2 基准电流传感器
基准电流传感器的性能,应在不受外界影响(例如,大电流所引起的强磁场)的情况下进行测定,并在50Hz或60Hz全波交流电、或直流条件下,采用已检定合格的基准设备进行校准。
如果采用无感分流器作为基准电流传感器,转换系数应在10mV/kA~150mV/kA之间,误差应小于士0.25%。对于10kHz的正弦波电流,所测焊接电流与输出电压之间的相移应小于1°。
基准电流传感器的测量准确度(包括定位偏差)应在士0.5%范围内,或通过将预装的电流传感器固定在导电体上,以防出现任何定位偏差。
5 ICS 25.160.30
