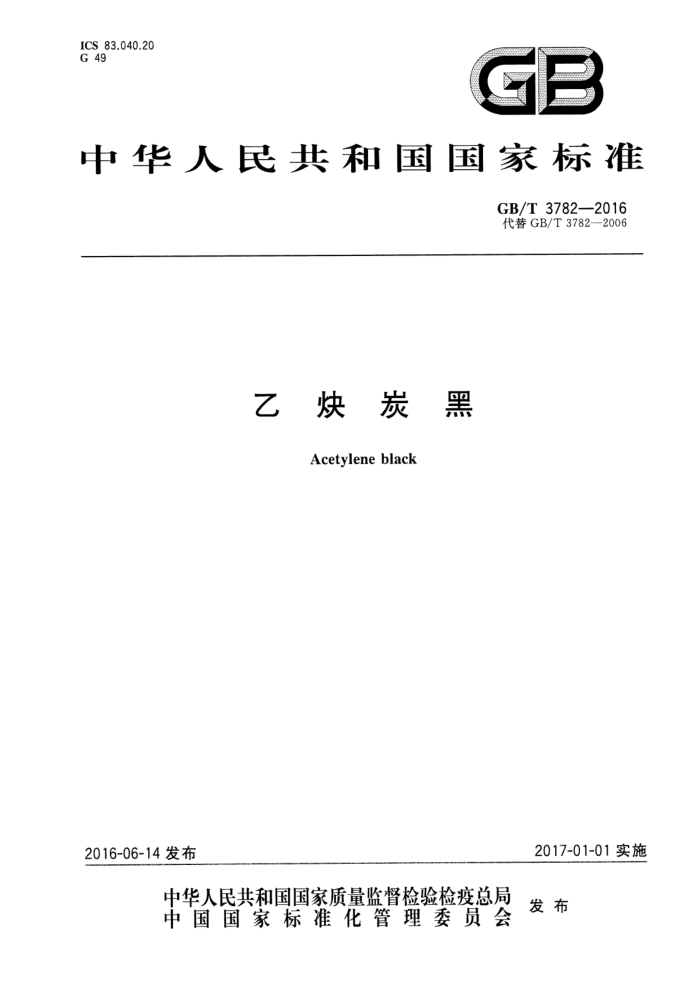

ICS 83.040.20 G 49
GB
中
中华人民共和国国家标准
GB/T3782—2016 代替GB/T3782—2006
乙炔炭黑
Acetylene black
2017-01-01实施
2016-06-14发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 37822016
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T3782—2006《乙炔炭黑》，与GB/T3782—2006相比，主要技术变化如下：
增加了“100%压缩品及技术指标”（见表1）； -增加了“样品容器”（见7.2）；增加了粉体电阻率的测定方法（见附录A）。
本标准由中国石油和化学工业联合会提出。 本标准由全国橡胶与橡胶制品标准化技术委员会（SAC/TC35)归口。 本标准起草单位：焦作市和兴化学工业有限公司、中橡集团炭黑工业研究设计院。 本标准主要起草人：焦菊兰、邓毅、王成。 本标准所代替标准的历次版本发布情况为：
GB3782—1983,GB/T3782—1993、GB/T3782—2006。
I GB/T 3782—2016
乙炔炭黑
1范围
本标准规定了乙炔炭黑的品种分类、要求、试验方法、检验规则、采样、验收及包装、标识、贮存运输。
本标准适用于以乙炔气为原料，在高温下进行裂解而制得的乙炔炭黑。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB/T 3780.1 炭黑 具第1部分：吸碘值试验方法 GB/T 3780.7 炭黑 第7部分：pH值的测定 GB/T 3780.8 炭黑 第8部分：加热减量的测定 GB/T 3780.10 炭黑 第10部分：灰分的测定 GB/T 3780.12 炭黑 第12部分：杂质的检查 GB/T 3781.5 乙炔炭黑第5部分：粗粒分的测定 GB/T 3781.6 乙炔炭黑 第6部分：视比容的测定 GB/T 3781.8 乙炔炭黑 第8部分：盐酸吸液量的测定 GB/T 3781.9 乙炔炭黑第9部分：电阻率的测定 GB/T 8170 数值修约规则与极限数值的表示和判定 GB/T22865 牛皮纸
3品种分类
3.1粉状品。 3.250%压缩品。将粉状乙炔炭黑压缩，使它的视比容达到粉状时的二分之一左右。 3.3 375%压缩品。将粉状乙炔炭黑压缩，使它的视比容达到粉状时的四分之一左右。 3.4 4100%压缩品。将粉状乙炔炭黑压缩，使它的视比容达到粉状时的五分之一左右。
4技术要求
各等级的乙炔炭黑应符合表1中规定的各项技术指标的技术要求
1 GB/T3782-2016
表1 技术要求
75%压缩品 100%压缩品
粉状合格品 优等品 合格品 合格品 合格品 30~50 14~17 13~17 9~12
50%压缩品
项目
试验方法 GB/T 3781.6 GB/T 3780.1 GB/T 3781.8 GB/T 3781.9
视比容/（cm/g）吸碘值/(g/kg) 盐酸吸液量/(cm/g) > 3.9
6~9 80 一一 ≤0.25 6~10 GB/T 3780.7
80
90 3.9 2.5
80 3.7 3.5
M
80 2.9 5.5
≤ 3.0
电阻率/(Q·m) 粉体电阻率/(a·cm) pH值* 加热减量/% 灰分/% 粗粒分/% 杂质
附录A
-
6~10
6~10 0.3 0.2 0.02 无
6~10 0.4 0.3 0.03 无
6~10 0.4 0.3 0.03 无
0.4 ≤ 0.3 ≤ 0.03
GB/T 3780.8
0.4 0.3 GB/T 3780.10 0.03 GB/T 3781.5 无 GB/T 3780.12
无
产品用于无线电元件时应考核pH值。
-
5 试验方法
试样在测定前除杂质检查外，均应通过850μm筛。在进行电阻率测定时应同时用标样SRAB1 号作对比试验，以检查检测系统的可靠性。 5.2 检验项目的测定按表1中的测试方法执行。
5.1
6 检验规则
6.1 型式检验
型式检验项目为第4章规定的全部项目。有下列情况之一时，应进行型式检验： a) 新产品或老产品转厂生产的试制定型鉴定时； b) 生产中如原料、工艺有较大改变，可能影响产品性能时； c) 正常生产时，周期进行检验，以考核产品质量的稳定性； d) 产品停产后再恢复生产时； e) 出厂检验结果与上次检验结果有较大的差异时； f) 国家质量监督机构提出型式检验要求时。
6.2 出厂检验
出厂检验项目分为干电池、无线电元件用的乙炔炭黑和100%压缩品3种情况： a) 干电池用乙炔炭黑检验项目：视比容、吸碘值、盐酸吸液量、电阻率、加热减量、灰分和粗粒分。 b) 无线电元件用乙炔炭黑检验项目：视比容、吸碘值、盐酸吸液量、电阻率、PH值、加热减量、灰
分和粗粒分。 c) 100%压缩品乙炔炭黑检验项目：视比容、吸碘值、粉体电阻率、pH值、加热减量、灰分和粗
粒分。
2 GB/T3782—2016
7采样
7.1 采样工具
不锈钢采样勺。 7.2 样品容器
采用适合盛装600g炭黑样品、洁净、干燥的旋盖广口瓶或其他不污染炭黑、可密闭的容器。
7.3 采样单元
按表2中采样袋数的规定，在总体物料中分层、分点的不同部位随机地选出采样袋数。
表2选取采样袋数的规定
最少采样袋数
总体物料袋数
1~2 3~8 9~25 26~100 101~500 501~1000 1001~3000 3001~10000 ≥10 001
全部 2 3 5 8 13 20 32 50
7.4 采样总量
不少于500g（包括保留样）。 7.5 采样方法
打开炭黑包装袋的缝合口或取样口，小心扒开表面深约100mm的炭黑，用洁净的不锈钢采样勺以每单元大约均等的数量取样于样品容器中，取样后将包装袋口或取样口还原。
为使采集的样品能够代表该批产品的质量，应将采好的全部样品充分混合均匀。 7.6 样品标签
样品盛人容器后随即在容器外壁贴上标签，标签内容包括： a) 样品类别及编号； b) 总体物料批号及数量； c) 生产单位； d) 样品量； e) 采样地点； f) 采样日期；
3 GB/T3782—2016
附录A （规范性附录）
粉体电阻率的测定方法
A.1概述
粉体电阻率测试装置是测定压缩成圆筒状的试样的导电性，通过计算直接读数电阻率。
A.2原理
将试样装人粉体电阻率测试装置的容器后，加压至额定值，使仪器的直流恒定电流通过试样两端产生电压降，粉体的电阻值按式(A.1)计算：
R= U
...(A.1)
1
粉体的电阻率按式（A.2)计算：
=R×S S_US
...(A.2)
h -Ih
式中： p R - 粉体电阻值的数值，单位为欧姆（Q)；
粉体电阻率的数值，单位为欧姆厘米（Q·cm）；
试样的横截面积的数值，单位为平方厘米（cm"）；试样的压缩高度的数值，单位为厘米（cm）；
S h U- 测量电压的数值，单位为伏特（V)； I
测量电流的数值，单位为安培（A)。
A.3 仪器
A.3.1 分析天平，分度值为1mg。 A.3.2 粉体电阻率测试装置（见图A.1)：
电阻率测量量程0Q·cm~20α·cm。 电阻率分辨率，0.1ma·cm。 -电压量程，20mV。 试样容器，内径$（16.30士0.1）mm的电气绝缘性圆筒。 高度基准码，10mm。 试样高度，（16士0.04)mm（加压后），高度测量误差：士0.01mm。 GB/T3782—2016
单位为毫米
二
10
o
0
说明： 1 2 3 4 5 6 7 8 9 10- 高度基准础码。
测试台；压力数字显示屏；试样容器定位座；数显示式电阻率测定器；电流电极、电位电极各两根；圆筒形试样容器（酚醛树脂制成，内径16.30mm）；加压系统及压力传感器；试样高度数字显示尺；试样；
图A.1粉体电阻率测试装置示意图
A.4分析步骤
A.4.13 按仪器说明书将仪器调至工作状态。 A.4.2在未加压力前，调节测试台上的压力调零旋钮，使压力显示为“0000”。 A.4.3测试台高度校准：将试样容器放入测试台上的定位座中，并在容器中放人高度基准码（为 10mm），调整上电极至接触基准码，加压至额定的压力8.2MPa，再将高度尺上的零”按钮按下，使数字显示为“0000”，则高度基准已调好，此时实际高度为10.00mm。 A.4.4将一定量的干燥试样填充进试样容器中，然后将试样容器放人定位座中。试样成松散状态填充，不得施加外力尽量硬塞多装。放置上测试电极时也要注意尽可能不过分用力。 A.4.5旋动加压手轮，当上测试电极接触到试样时，对圆筒内试样施加压力，进行压缩。压力开始逐渐增加，直至压力平稳加到8.2MPa时为止。 A.4.6观察试样高度：在施加一定压力后，观察高度数字显示值，试样实际高度=高度数字显示值十10mm。要求每次试样加压后高度为(16士0.04)mm；否则应重新取样。 A.4.7电阻率测量：将测量选择开关按下“电阻率”档，待显示值稳定后，直接读数电阻率值。
A.5测定结果
取两次测定的算术平均值作为测定结果，按GB/T8170进行修约。
A.6试验报告
试验报告包括下列内容：
