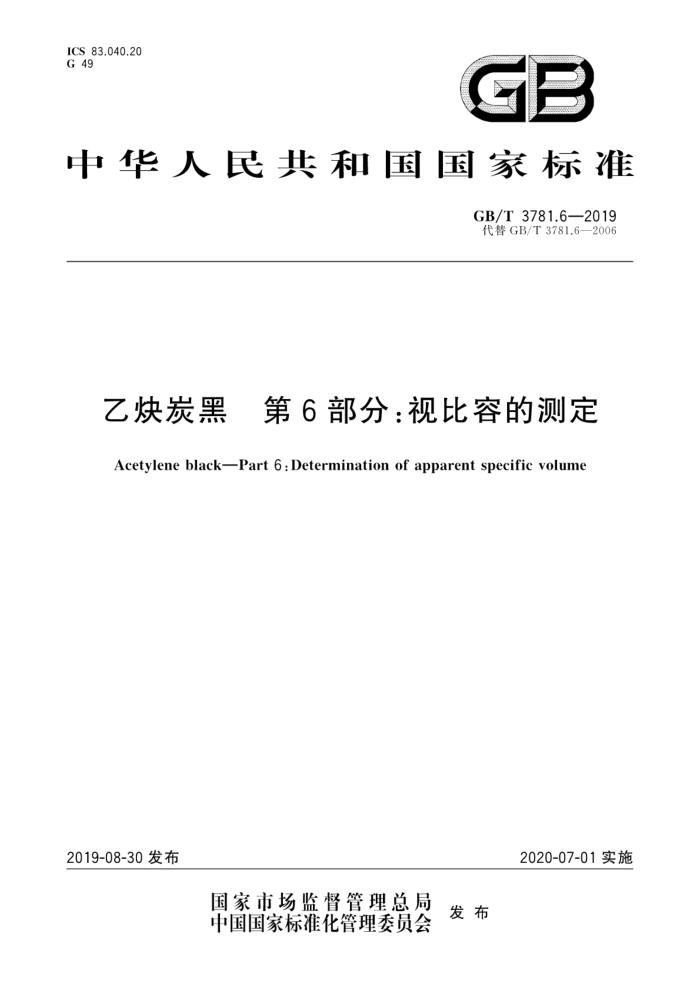

ICS 83.040.20 G 49
GB
中华人民共和国国家标准
GB/T3781.6—2019 代替GB/T3781.6—2006
乙炔炭黑 第6部分：视比容的测定
Acetylene black-Part 6 : Determination of apparent specific volume
2020-07-01实施
2019-08-30发布
国家市场监督管理总局中国国家标准化管理委员会
发布 GB/T3781.6—2019
前言
GB/T3781《乙炔炭黑》分为如下几个部分：
第5部分：粗粒分的测定；第6部分：视比容的测定；一第8部分：盐酸吸液量的测定；
第9部分：电阻率的测定。 本部分为GB/T3781的第6部分。 本部分按照GB/T1.1一2009给出的规则起草
.
本部分代替GB/T3781.6一2006《乙炔炭黑 第6部分：视比容的测定》，本部分与GB/T3781.6一
2006相比，主要技术变化如下：
增加了“仪器法（B法）”（见第1章）； -增加了“振实密度仪”（见4.4）；一增加了“仪器法的试验步骤”（见6.2)；
增加了图1。 本部分由中国石油和化学工业联合会提出。 本部分由全国橡胶与橡胶制品标准化技术委员会（SAC/TC35)归口。 本部分负责起草单位：中昊黑元化工研究设计院有限公司、四川轻化工大学。 本部分主要起草人：孙莉萍、陈建、邓毅，本部分所代替标准的历次版本发布情况为：
GB/T3781.6—1983GB/T3781.6—1993、GB/T3781.6—2006。
I GB/T 3781.6—2019
mL
250 240 220 20 180 60 140 120 100 80 160 40 20
-
*
=
U
A
说明： 1- 带刻度的测量量简； 2- 橡皮垫子； 3- 量筒座架；
凸轮； 5- 铁砖； 6- 轴套。
4
图1 振实密度仪示意图
样品
5
按GB/T3782的规定进行采样。
6试验步骤
6.1A法手工法 6.1.1 称取试样2g，精确到1mg，置于具塞量简中，盖上塞子 6.1.2 从高约5cm处垂直向橡胶板做自由跌落动作，在做垂直向下跌落时不应施加外力
2 GB/T3781.6—2019
6.1.3平行样同时测试，双手交换具塞量筒重复操作，直到试样在量筒内体积不变为止，记录振实后试样的体积。 6.2B法—仪器法 6.2.1 称取试样2g，精确到1mg，置于具塞量筒中，盖上塞子。 6.2.2将量筒固定到振实密度仪的座架上。 6.2.3将振实密度仪上的起始振动速度设定为80r/min，并振动1000次；然后将速度调整为50r/min，振动1000次；最后将速度调整为10r/min，振动1000次，直到试样在量筒内体积不变为止。 6.2.4读取振实后样品体积，准确至0.1cm3（如振动后样品表面不呈水平，读取表面最高点与最低点中间点的体积数）。
7结果计算
7.1 视比容以单位质量体积A计，数值以立方厘米每克（cm"/g）表示，按式（1)计算：
1 m
A=
..( 1 )
式中： V m- 试样的质量的数值，单位为克（g）。
振实后试样的体积的数值，单位为立方厘米（cm）；
7.2计算结果比GB/T3782中规定的有效位数增加一位，如有多次测量结果，取其平均值，然后按 GB/T8170进行数值修约。
8 精密度
在重复性条件下获得的两次独立测试结果之差不超过0.5cm/g。
试验报告
9
试验报告包括下列项目： a) 试样的名称及标识； b) 本试验依据的标准编号； c) 试样的质量； d) 试验结果（均值或中位数、测试次数）； e) 所有试验步骤与基本步骤的差异； f) 在试验中观察到的异常现象； g) 试验日期。 698/
