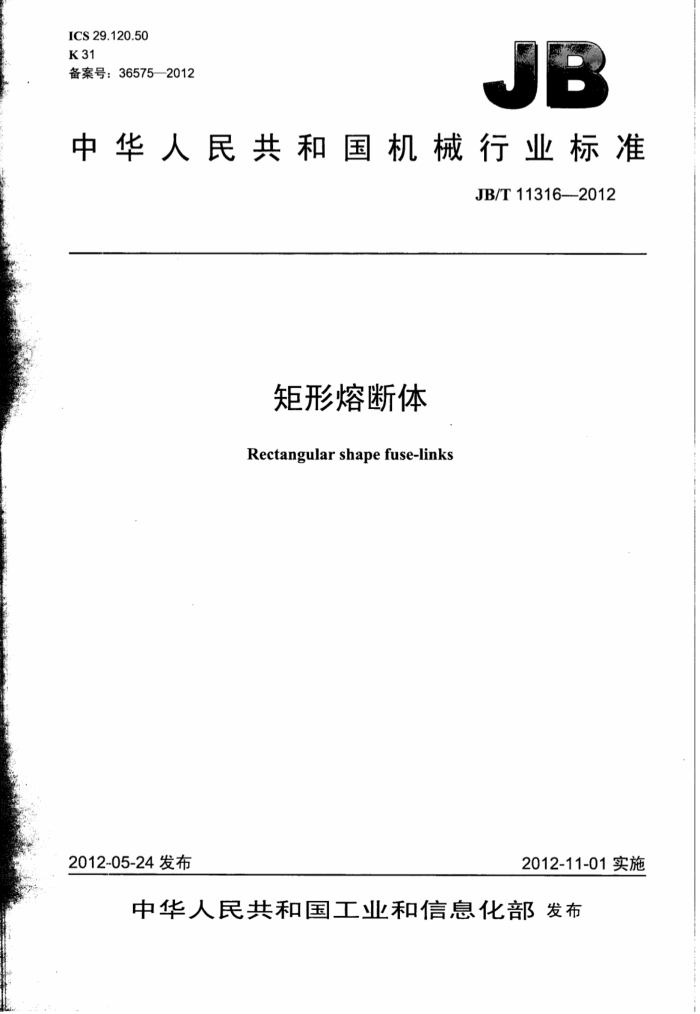

ICS 29.120.50 K31 备案号：36575—2012
中华人民共和国机械行业标准
JB/T11316--2012
矩形熔断体 Rectangular shape fuse-links
2012-11-01实施
2012-05-24发布
中华人民共和国工业和信息化发布 中华人民共 和 国
机械行业标准矩形熔断体 JB/T113162012
+
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm-1印张27千字 2012年12月第1版第1次印刷
定价：18.00元
*
书号：15111-10672 网址：http：//www.cmpbook.com 编辑部电话：（010）88379778 直销中心电话： (010）88379693
封面无防伪标均为盗版
版权专有 侵权必究
建筑321 标准查询网 www. jz321. net JB/T11316—2012
目
次
前言引言
II
范围 2 规范性引用文件 3 术语和定义 4 一 般要求.. 5 标准额定值
1
标志试验一般说明
6 7
8 尺寸和结构 9 电气要求 10 标准规格单图1标准印制电路试验板图2印制电路板用标准试验座图3低分断能力矩形熔断体分断能力试验典型电路表1标准规格单1和2每个安培额定值试验一览表 JB/T11316—2012
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国熔断器标准化技术委员会（SAC/TC340）归口。 本标准起草单位：广州电器科学研究院、华德电子股份有限公司、南京萨特科技发展有限公司、好
利来（中国）电子科技股份有限公司、旭程电子（深圳）有限公司、力特保险丝有限公司、深圳市良胜电子有限公司、库柏电子科技（上海）有限公司。
本标准主要起草人：蔡军、颜琼章、南西荣、林文渊、黄奇波、张军衍、罗新旭、朱天羽、赖文辉、 陆秀荣。
本标准为首次发布。
I
建筑321- 标准查询网 www. jz321.net JB/T11316—2012
引言
矩形熔断体是一种小型熔断器产品。小型熔断器的用户希望涉及小型熔断器的所有标准的基本要求保持--致，所以本标准参考GB9364.1一1997《小型熔断器第1部分：小型熔断器定义和小型熔断体通用要求》。本标准的结构章节与GB9364.1一1997相同，采用了GB9364.1—1997中的要求。
通过本标准的制定，为矩形熔断体的设计、研制、试验等提供了技术依据。
III JB/T11316—2012
矩形熔断体
1范围
本标准规定了矩形熔断体的一般要求、标准额定值、标志、试验一般说明、尺寸和结构电气要求。 本标准适用于保护通常在户内使用的电气装置、电子设备和其中元件且用于印制电路的矩形熔断体。 本标准不适用于特殊条件下（例如腐蚀或易爆环境）使用的电气装置的矩形熔断体。 注：建议电气和电子电路设计者和印制电路板生产厂为矩形熔断体至少提供等同于10mm立方的空间规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2423.28一2005电工电子产品环境试验第2部分：试验方法试验T：锡焊 GB/T2423.29一1999电工电子产品环境试验第2部分：试验方法试验U：出端及整体安装
件强度
GB/T5169.5—2008E 电工电子产品着火危险试验第5部分：试验火焰针焰试验方法装置、 确认试验方法和导则
GB9364.1-1997小型熔断器第1部分：小型熔断器定义和小型熔断体通用要求 3术语和定义
GB9364.1一1997界定的以及下列术语和定义适用于本文件。
3.1
矩形熔断体 rectangular shape fuse-link 外壳为矩形的一种小型熔断体。 一般要求 GB9364.1一1997的本章适用。 5标准额定值
4
GB9364.1—1997的本章适用。 6标志
GB9364.1一1997的本章适用，还应符合下列规定：可在矩形熔断体的顶部标上额定电流、额定电压和时间/电流特性的标志，以便在熔断体安装好时，
这些标志明显可见。 7试验一般说明 7.1GB9364.1-1997的本章适用。 7.2对GB9364.11997中7.2.1增加下述内容：
对于每个矩形熔断体额定值的试验，所需熔断体的数量为51个，其中12个为备用件。试验一览表见表1。
1
建筑321- 标准查询网 www.jz321.net JB/T11316—2012
4 S LS 4 4 8 4 4 X 4 I 3 3 4 3 9E 3 3 EE 80 2 OE S 2 2 2 2 2 9 2 1Z 6 Z 二 4 n 0
X
A
X 大
X
X X
x X
x x
x
x
表
x
Xi x
X
X x
X x
x
X
2
×
9
F
X X
x X X X
4
6
标 1 表
3
666
"101 "SL "z "701 "ros "10
“OISE
5
4
明说
0
上
中
5
塔
E'E"
黎款号 Z'6 中 6 1'z'6
E
E6
9
一
2 JB/T113162012
除GB9364.1一1997中7.2.1所述试验外，矩形熔断体还应进行下述规定的试验和检查： e）熔断体端子（见8.3）。
7.3对要求用印制电路板来安装和连接矩形熔断体的试验，应采用图1所示的标准试验板。该标准印制电路板应安装在图2所示的标准试验座上，印制电路板的基材应为覆铜箔酚醛纤维纸层压板。
层压板的标称厚度应为1.6mm。 覆铜箱的标称厚度应为0.035mm（对额定电流小于或等于5A）或厚度为0.070mm（对额定电流
大于5A）
熔断器座的金属件应用含铜量达58%～70%的黄铜制成。接触件应镀银。 当两个或两个以上的矩形熔断体串联试验时，熔断器座的放置位置应保证任何两个受试矩形熔断体
之间有不小于50mm的间距。将熔断器座连接在一起的导线以及将熔断器座与电流表和供电电源相连接的导线应为带绝缘的铜导线。每根导线的长度应为250mm，导线直径应约为0.64mm。
单位为毫米
5.08
90
100
$1.0
号半径
一铜籍：额定电流小于或等于5A时，厚度为0.035mm
O
额定电流大于.5A时，厚度为0.070mm 可选择热浸锡。 一电压降测量连接点：
U- e=2.54mm.
注：改进的试验用熔断器座正在考虑中。
图1标准印制电路试验板
