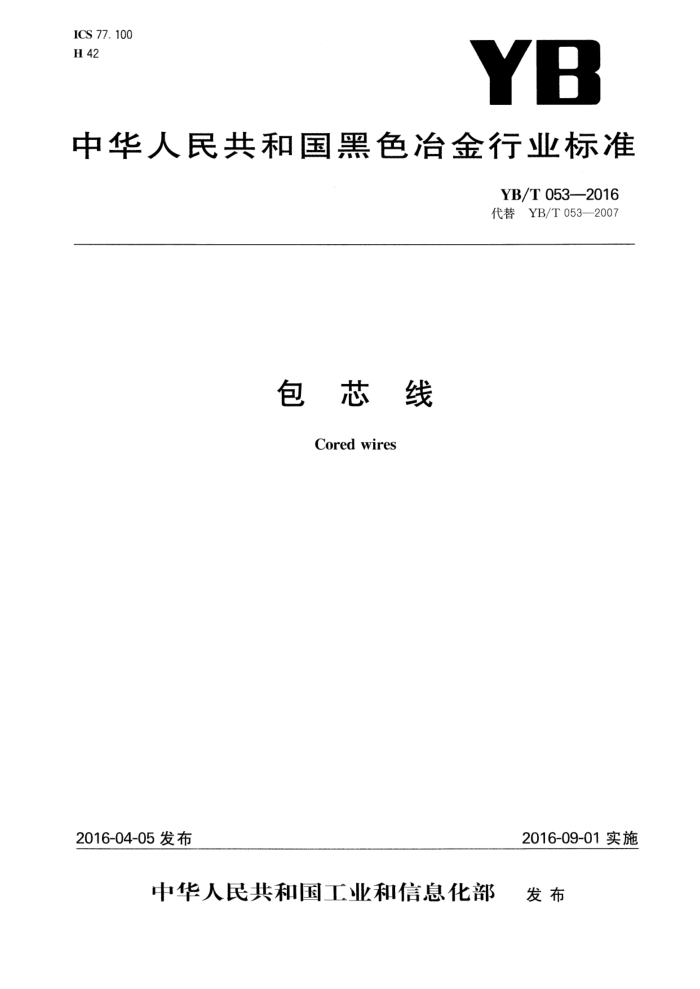

ICS 77. 100 H 42
YB
中华人民共和国黑色冶金行业标准
YB/T0532016 代替YB/T053—2007
包芯线
Cored wires
2016-09-01实施
2016-04-05发布
中华人民共和国工业和信息化部 发布 YB/T 0532016
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替YB/T053—2007《包芯线》。 本标准与YB/T053—-2007相比，主要技术变化如下：
修订包芯线分类，芯料种类增加实芯合金棒材或条材；品种由14种包芯线增加到16种；增加了实芯钙铝包芯线和实芯纯钙包芯线；技术要求中增加水分不大于0.5%；试验方法增加天平精度为0.1g。
本标准由中国钢铁工业协会提出本标准由全国生铁及铁合金标准化技术委员会(SAC/TC318)归口。 本标准起草单位：武汉钢铁(集团)公司、武汉武钢北湖冶金材料有限公司、冶金工业信息标准研究
院。
本标准主要起草人：张成寅、曾宪刚、白汉芳、卢春生。 本标准所代替标准的历次版本发布情况为：
YB/T053—1993;YB/T053—2000;YB/T053—2007。 YB/T053—2016
包芯线
1范围
本标准规定了包芯线的产品分类、技术要求、试验方法、检验规则及包装、标志、贮运和质量证明书。 本标准适用于炼钢、铸造喂线用包芯线。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T716碳素结构钢冷轧钢带 GB/T2082.1雾化铝粉第1部分空气雾化铝粉 GB/T2272 硅铁 GB/T 2449 工业硫磺及其试验方法 GB/T 3282 钛铁 GB/T 3795 锰铁 GB/T 4138 稀土镁硅铁合金 GB/T 4153 混合稀土金属 GB/T 4864 金属钙及其制品 GB/T 5682 硼铁 GB/T 13237 优质碳素结构钢冷轧薄钢板和钢带 YB/T 067 硅钙钡铝合金 YB/T 5051 硅钙合金 YB/T 5059 低碳钢冷轧钢带 YB/T5299 沥青焦 YB/T 5308 粉末冶金用还原铁粉 YB/T 5358 硅钡合金
3分类 3.1 包芯线按芯料组成分为单一和复合包芯线。 3.2单一包芯线是由一种合金粉剂、非金属粉剂、实芯合金棒材或条材包制的芯线。 3.3复合包芯线是由两种或两种以上合金粉剂或非金属粉剂以及一种合金粉剂、非金属粉剂、实芯合金棒材或条材等包制的芯线。 4技术要求 4.1包芯线选用钢带应符合GB/T716，GB/T13237，YB/T5059的规定。 4.2包芯线所用芯料应分别符合GB/T2082.1、GB/T2272、GB/T2449、GB/T3282、GB/T3795、 GB/T4138、GB/T4153、GB/T4864、GB/T5682、YB/T067、YB/T5051、YB/T5299、YB/T5308、 YB/T5358的规定。 4.3常用包芯线技术要求应符合表1的规定。
1 YB/T053—2016
表 1
外径/mm 公称尺寸 偏差
每千米接头个数(不大于)
钢带厚度 /mm
芯料质量(不小于)
名称及相应芯粉标准号硅铁包芯线 GB/T 2272 沥青焦包芯线 YB/T 5299 硫磺包芯线 GB/T 2449 钛铁包芯线 GB/T 3282 锰铁包芯线 GB/T 3795
序号
/g°m=1 235(FeSi75)
1
13. 0
135
2
110 190
10. 0 13. 0
3
370(FeTi70)
4
550
0.8
5
稀土镁硅铁合金包芯线
240
6
GB/T 4138 混合稀土金属包芯线
13. 0
RE125SiCa160
7
GB/T 4153 硼铁包芯线 GB/T 5682
520(FeB18C0.5)
8
硅钡合金包芯线 YB/T 5358
280
9
2
0.30~0.45
125 200 220 320
10. 0 0. 8 12. 0 0. 8 13. 0 0. 8
硅钙合金包芯线
10 YB/T5051(Ca31Si60和
Ca28Si60)
0.8
16. 0
钙铁30包芯线 GB/T 4864, YB/T 5308
13. 0 13. 0 16.0
250(Ca 30%) 220(Ca 40%) 330(Ca 40%)
11
钙铁40包芯线 GB/T 4864, YB/T 5308
12
0. 8
钙铝铁包芯线
158(Ca30%,A155%)
13 GB/T 4864, YB/T 5308
GB/T 2082. 1 硅钙铝合金包芯线
13. 0
220
14
YB/T 067 实芯钙铝包芯线
90(Ca55%,Al31%)
0. 5
15
9. 0
GB/T 4864,GB/T 2082.1
实芯纯钙包芯线 GB/T 4864
60(Ca 95%)
0. 5
16 2
9. 0 YB/T 0532016
4.4需方对表1有特殊要求时，由供需双方商定。 4.5用其他芯料的包芯线，其技术要求由供需双方商定。 4.6钢带包覆前应去油污、除锈， 4.7包芯线的芯料应保持干燥，水分不大于0.5%，不允许混有杂质。 4.8包芯线应包覆牢固，缝正，不漏粉，不开缝，不折线，无虚包，无油污，无锈。 5试验方法 5.1用游标卡尺测定包芯线外径尺寸及钢带厚度。每盘在不同部位测定，测定次数不少于5次，间隔不小于1m。 5.2单位长度的芯料质量，采用能满足本标准要求的天平称量，天平精度为0.1g。 6检验规则 6.1包芯线的质量检查，由供方负责进行。需方可对产品质量进行组批验收 6.2同等级包芯线成品不大于每10盘或20t为一批，每批任取一盘，在任一部位取2m5m作为试样进行几何尺寸、单位长度的芯粉质量、技术要求的检验。 6.3检验时，如有任一检验项目不合格，则受检盘的包芯线为不合格，应从该批包芯线的另外任意两盘上各取双倍于原检验长度的试样进行复验，复验中如有一个项目不合格，则该批包芯线为不合格。余下的包芯线是否逐盘进行检验，由供需双方协商确定。 7包装、贮运、标志和质量证明书 7.1包装
包芯线盘外轮廊用塑料薄膜包严。经需方同意，可以不包装。 7.2贮运
包芯线应储放在干燥、无腐蚀性气体的库房内。长途发运时，应采取防潮措施。 7.3标志及质量证明书
每盘包芯线盘外侧须附有不褪色的标牌，标明包芯线名称、标准编号、主元素含量、外径尺寸、芯线质量、芯粉质量、生产单位、批号、生产日期。随批提供质量证明书
