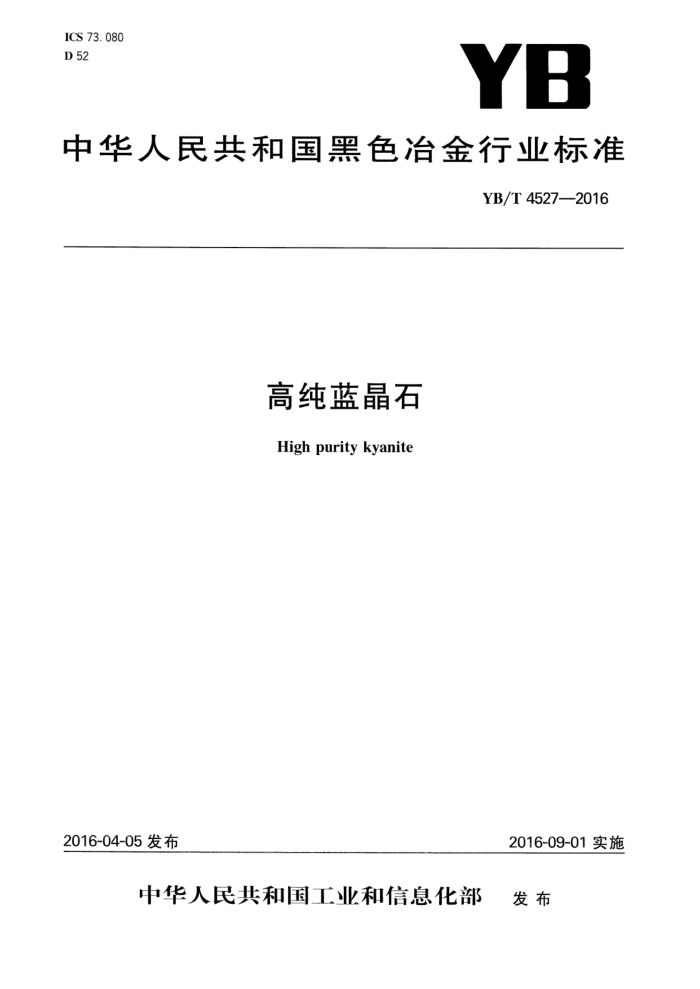

ICS 73. 080 D 52
YB
中华人民共和国黑色冶金行业标准
YB/T 4527—2016
高纯蓝晶石 High purity kyanite
2016-04-05发布
2016-09-01实施
中华人民共和国工业和信息化部 发布 YB/T 45272016
前言
本标准按照GB/T1.1—2009给出的规则起草本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会（SAC/TC183)归口。 本标准起草单位：邢台兴国蓝晶石制造有限公司、华北理工大学、新疆煤炭设计研究院有限责任公
司、冶金工业信息标准研究院
本标准主要起草人：陈发策、林彬荫、温秀英、牛福生、仇金辉、卢春生。 YB/T4527—2016
高纯蓝晶石
1范围
本标准规定了高纯蓝晶石的术语和定义、牌号、技术要求、试验方法、检验规则、包装、标志、储存和质量证明书。
本标准适用于经过矿物精选工艺所获得的高纯蓝晶石，主要用于耐火材料、工业陶瓷等产品的原
料。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T2007.1 散装矿产品取样、制样通则手工取样方法 GB/T 2007.2 散装矿产品取样、制样通则手工制样方法 GB/T 2007.6 散装矿产品取样、制样通则水分测定方法 热干燥法 GB/T 6900 铝硅系耐火材料化学分析方法 GB/T7320 耐火材料热膨胀试验方法 GB/T7322 耐火材料耐火度试验方法 YB/T5142 冶金矿产品包装、标志、储存和质量证明书 DZ/T0275.2 岩矿鉴定技术规范第2部分：岩石薄片制样 DZ/T0275.4 岩矿鉴定技术规范第4部分：岩石薄片鉴定
3术语和定义
下列术语和定义适用于本文件。
3.1
高纯蓝晶石 highpuritykyanite 蓝晶石矿石经选矿提纯工艺获得的三氧化二铝含量高、杂质含量低、蓝晶石矿相大于90%的蓝晶石
精矿。 4牌号 4.1高纯蓝晶石按精选料中Al2O3含量划分两个牌号：GLJ-58、GLJ-60。 4.2GLJ一“高”“蓝”“精”汉语拼音的大写首字母，后面的数字为Al2O3含量。 5工艺控制
蓝晶石矿石需经破碎、磨矿、磁选、重选、浮选等选矿工艺
6 技术要求
6.1高纯蓝晶石的理化指标应符合表1的规定。 YB/T4527—2016
表1高纯蓝晶石理化指标
GLJ-60 60 1. 3 0. 3 0. 2
GLJ-58 58 1. 5 0. 4 0. 3
项 目
≥ ≤ 1
w(Al.O) /% w(FegO:) /% w(TiO2) /% w(K.0+Na20) /% ≤ 灼烧减量/%
1. 5 180 1. 0
≥
耐火度CN 水分/% 线膨胀率（1450℃)/% 矿相注：总杂质含量=w(FeO）%十w(TiO2）%+w(KzO+Na2O)%。杂质含量满足上述指标或满足GLJ-58总杂质
需进行此项检测，测定时的牌号、粒径由供需双方协商，并将实测数据在质量保证书中注明。 此项由供需双方协商，并将实测数据在质量保证书中注明。
含量不大于2.1%，GLJ-60总杂质含量不大于1.7%。 6.2产品粒度由供需双方协商确定。 7试验方法 7.1三氧化二铝含量、三氧化二铁含量、二氧化钛含量、氧化钾和氧化钠含量、灼烧减量的测定按GB/T 6900的规定进行。 7.2耐火度的检验按GB/T7322的规定进行。 7.3线膨胀率的测定按GB/T7320的规定进行。 7.4水分的测定按GB/T2007.6的规定进行。 7.5矿相的测定按DZ/T0275.4的规定进行。 8检验规则 8.1组批
同一牌号的产品为一批。每批重量不超过60t。 8.2取样、制样
每批为一个取样单位，产品的取样、制样按GB/T2007.1、GB/T2007.2的规定进行，线膨胀率试样制备参考附录A，矿相试样制备按DZ/T0275.2规定。 8.3试样量
试样总量不小于10kg，缩分至理化指标测定用的试样。 8.4验收与判定 8.4.1检验结果按第6章的技术要求进行判定。 8.4.2检验结果如有一项不符合技术要求时，可重新取双倍试样对不合格项进行复验，两项检验结果的平均值仍不符合要求则整批判为不合格品。 8.5需方对产品质量有异议时，应在收货之日起30d内提出，并会同供方重新取样复验，按复验结果判定产品质量。 9包装、标志、储存和质量证明书
产品的包装、标志、储存和质量证明书按YB/T5142的规定进行。
2 YB/T 45272016
附录A 线膨胀率试样制备方法
（资料性附录）
A.1设备
A.1.1成型压力机，可采用各种类型的压力机。 A, 1.2 2天平：最大称量1000g，分度值1g。 A.1.3模具：由模框、盖板和底板组成，其内表面应平整光滑。
脱模后试样长度为70mm~100mm，直径或边长为20mm士0.5mm的圆柱体或长方体，同时制备3 个~5个。 A.2 2试样制备 A.2.1按8.2条规定取样、缩分约1kg做线粒度膨胀用样品，研磨至全部通过200um筛孔，其中小于 71um颗粒应占50%以上，并均匀分成两份，一份检验用，另一份作为保留样。 A.2.2 2将检验用样品放人不吸水的容器内，加人1%～3%灰分含量不大于0.5%的糊精，搅拌均匀，用水调和。 A.2.3称取适量调和的样品，以29.4MPa压力在模具内压制成型。脱模后移至刚性平板（例如玻璃板等)上，保持成型面向上。试样尺寸应符合第A.1.3条规定，否则弃去重做， A.2.4试样应在室温下存放12h以上，然后放人电热干燥箱中，在110℃士5℃下烘干不少于12h。
Y 中华人民共和国黑色冶金
行业标 准高纯蓝晶石 YB/T4527—2016
*
冶金工业出版社出版发行北京北河沿大街嵩祝院北巷39号
邮政编码：100009 固安华明印业有限公司印刷
各地新华书店经销
155024·0831
*
开本880×12301/16印张0.5字数12千字 2016年8月第一版2016年8月第一次印刷
*
统一书号：155024·0831 定价：15.00元
15502"408315
