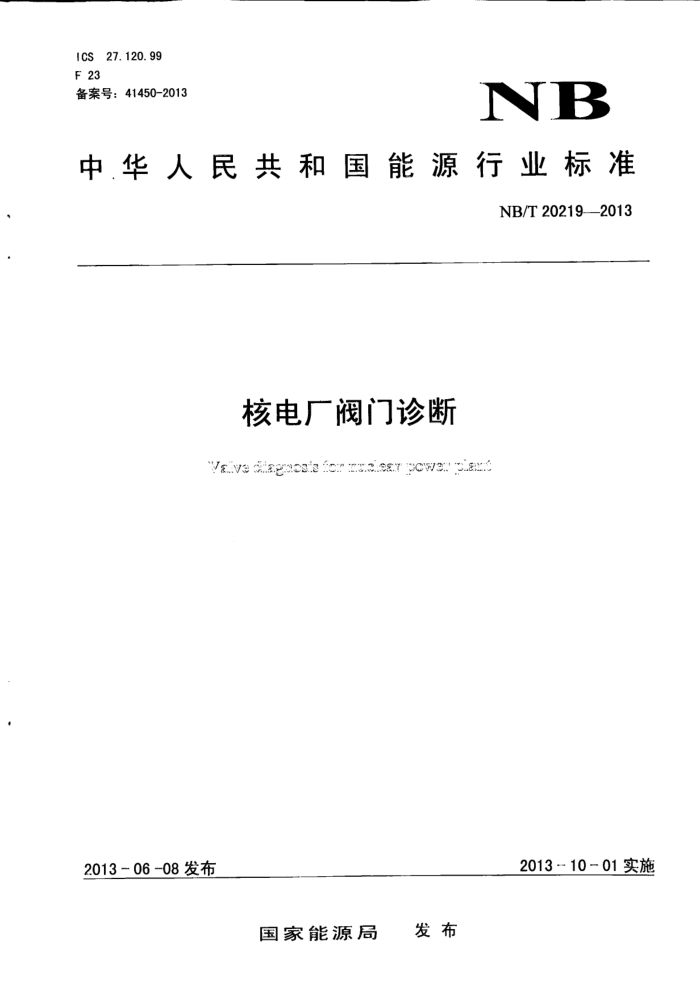

ICS27.120.99 F 23 备案号：41450-2013
NB
中华人民共和国能源行业标准
NB/T 202192013
核电厂阀门诊断 Wa.ve stees's for rne.ea.r owe. p.aw.
2013~10-01实施
2013-06-08发布
国家能源局 发布 NB/T20219—2013
目 次
II III
前言引言 1范围 2规范性引用文件 3术语和定义 4核电厂阀门诊断的一般性要求. 4.1核电厂阀门诊断技术管理要求
2
4.2核电厂阀门诊断实施步骤. 5通用阀门诊断技术 5.1通用阀门诊断技术类型 5.2阀门密封性试验 5.3声发射检测法阀门内漏诊断. 5.4红外热成像法阀门泄漏诊断. 6电动阀门诊断技术
2
6.1 电动阀门诊断主要目的. 6.2 电动阀门诊断一般性步骤 7气动阀门诊断技术 7.1气动阀门诊断技术类型， 7.2气动开关阀门诊断 7.3气动调节阀门诊断 8止回阀诊断技术核电厂阀门诊断报告
3
3 4
5
9
6
参考文献
1 NB/T20219-2013
前言
本标准根据GB/T1.1—2009给出的规则起草。 本标准由能源行业核电标准化技术委员会提出。 本标准由核.工业标准化研究所归口。 本标准起草单位：苏州热工研究院有限公司。 本标准主要起草人：黄立军、江虹、杨智慧、张涛。
I1 NB/T20219—2013
引言
?
核电厂阀门诊断是指在核电厂运行阶段，对安装在核电厂I艺系统中的阀门在基本不拆卸和解体的情况下，通过对阀门相关特性参数进行测试，实现对阀门性能状态的掌握，以及对故障性质的判定，为指导阀门维修提供决策依据。核电厂阀门诊断属于核电厂维修范畴，是核电厂实施状态维修的·-项重要内容，对于保证核电厂阅门的可靠性具有重要意义。
本标准是对现有核电厂阀门诊断技术及其应用经验的总结和提炼，为核电厂阀门诊断操作提供推荐性的一般.工作方法。
1
1
III NB/T202192013
核电广阀门诊断
1范围
本标准规定了在核电厂运行阶段，对安装在核电厂.工艺系统中的阀门在基本不拆卸和解体的情况下，对阀门性能状态进行测试和分析，以及对故障性质进行判定的推荐性的一般工作方法。
本标准适用于核电厂运行阶段的常用阀门的诊断，具体以电动阀门、气动阀门和止回阀为主。
2规范性引用文件
下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本标准。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。
GB/T22137.2-2008 3工业过程控制系统用阀门定位器第2部分：气动输出智能阀门定位器性能评定方法
NB/T20010.8一2010压水堆核电厂阀门第8部分：安装和维修技术条件 DL/T861一2004电力可靠性基本名词术语
3术语和定义
DL/T861—2004和GB/T22137.2—2008确立的以及下列术语和定义适用于本标准。
3. 1
设备诊断equipmentdiagnosis 在基本不拆卸和解体的情况下，对安装在工艺系统中的设备的性能状态进行测试和分析，以及对故
障性质进行判定的活动。 3. 2
电动阀门motoroperatedvalve 用电动装置操作的阀门。
3. 3
气动阀门airoperatedvalve 借助空气的压力操作的阀门。
4核电厂阀门诊断的一般性要求
4.1核电厂阀门诊断技术管理要求 4.1.1宜综合考虑阀门重要程度、运行状况和时间窗口条件等因素，对核电厂有关阀门建立其相应的阀门诊断要求，定期或必要时实施阀门诊断，以保证阀门可靠性。 4.1.2对于核岛区域受到放射性辐照作用的阀门的诊断，对测试结果的评估判定应综合考虑辐照环境对阀门性能降级过程的加速影响。
1 NB/T20219—2013 4.1.3当针对某阀门的诊断存在适用的多种类型诊断技术时，应结合诊断要求、诊断操作现场可执行性等因案予以选择。在技术需求得到满足的情况下，一-般优先选择对设备干扰程度最小的阀门诊断技术。 4.1.4核电厂阀门诊断应编制相应的1.作程序，程序内容应至少包括：
a）适用范围； b) 风险分析和注意事项； c) 先决条件： d) I"具、仪器、仪表、材料和备件； e） 诊断操作说明； f)i 诊断报告要求。
4.2核电厂阀门诊断实施步骤
核电广阀门诊断应至少包括以下步骤： a) 确定诊断的目的，诊断对象及关注的性能参数，以及所采取的诊断技术。关于阀门诊断技术类
型及其选择建议，详见本标准第5章、第6章和第7章： b) 针对所关注的阀门性能参数，通过计算校核，建立相应的性能判定准则； c) 在基本不拆卸和解体的情况下对核电厂现场阅门进行测试和试验，并记录相关数据： d) 根据所建立的阀门性能判定推则对阀门性能状态进行诊断，以及对故障性质进行判定；
如发现阀门存在性能降级或失效，应就开展有针对性的维修提出指导： f) 维修完成后，需对阀门性能参数进行重新测试和调整，并实施阀门品质再鉴定： g) 建立阀门诊断和维修信息的记录管理，实施阀门预测性维修，必要时反馈至阀门设计优化。
?
5通用阀门诊断技术
5.1通用阀门诊断技术类型
通用阀门诊断技术主要包括但不限于：阀门密封性试验、声发射检测法阀门内漏诊断、红外热成像法阀门泄诊断。 5.2阀门密封性试验
对于具备不拆卸阀门进行密封性试验条件的阀门，宜通过密封性试验验证阀门的密封性能，具体要求见NB/T20010.8—2010。 5.3声发射检测法阀门内漏诊断 5.3.1采用声发射检测法进行阀门内漏诊断时，应在阀门关闭状态下借助声发射传感器或声发射检测法阀门内诊断专用.I具进行。在阀门附近上游和下游位置，分别检测阀门内时来自阀芯与阀座之.间的由于流体压力喷射而诱发的应力波对应的声发射信号，通过二者的差值及其与阀门密封良好情况下的对应数值比较，进而判定阀门是否存在内漏及其程度 5.3.2对于现场阀门存在明显干扰噪声的场合，应注意避免噪声对声发射检测法阀门内漏诊断的准确性的影响。 5.4红外热成像法阀门泄漏诊断 5.4.1当阀门关断位置前后管段内的流体的温度存在一定的差值时，可通过红外热成像法对阀门进行红外检测和分析，判定阀门是否存在内漏或外漏，以及泄漏的部位、性质及其程度。
2 NB/T202.192013
5.4.2对于阀门保温层较厚、或管道内的介质与环境温度相差较小、或阀门表面反射率高（如不锈钢材质）、或阀门附近有其它热源等场合，应注意避免这些因素对红外热成像法阀门泄溉诊断的准确性的影响。
6电动阀门诊断技术
6.1电动阀门诊断主要自的
电动阀门诊断，在这里主要指对电动开关阀的诊断。电动阀门诊断主要日的可包括但不限于： a) 检测阀芯与阀座密封力是否在合理的范围内：
检测填料摩擦力不足产生的外漏： c） 评价电动执行机构为阀门运动提供的动力、传动及控制性能，其中包括电机、减速器、阀杆螺
b)
母、扭矩、行程控制机构和开度位置指示机构等部件的动作能力。
6.2电动阀门诊断一般性步骤 6.2.1理论参数计算校核
归纳出全面反映在运阀门密封性能和动作性能的基本性能参数，通过计算校核确立参数的特征值区间，建立性能判定准则。
电动阀门计算校核的主要参数可包括但不限于： a) 阀门开关动作点推力范围： b） 阀门关闭扭矩范围： c) 驱动电机功率： d) 阀门额定行程时间； e 阀门行程开关定值。
6.2.2现场阀门诊断测试操作
在确定对上述参数进行准确的测量和分析的方法之后，在基本不拆卸和解体阀门的情况下对阀门进行现场诊断测试，包括操作阀门或施加一定信号等，采用阀门诊断系统采集阀门特征参数。
电动阀门现场诊断测试的主要参数可包括但不限于： a) 阀门实际关闭力： b）填料摩擦力： c) 限位开关、力矩开关、指示灯时序； d) 驱动电机电压、电流、功率； e） 阀门额定行程时间。 对采集到的参数进行综合分析，包括阀门特性曲线绘制与分析，以及阀门参数与第6.2.1中相关性
能判定准则的比对，给出电动阀门诊断评价，并且找出阀门存在的失效或潜在故障及其发展趋势。
7气动阀门诊断技术
7.1气动阀门诊断技术类型
根据气动阀门类型区别，气动开关阀门和气动调节阀应分别采用不同的诊断方法进行性能诊断。 7.2气动开关阀门诊断
3
