ICS 27.120.20 F83 备案号：36004-2012NB

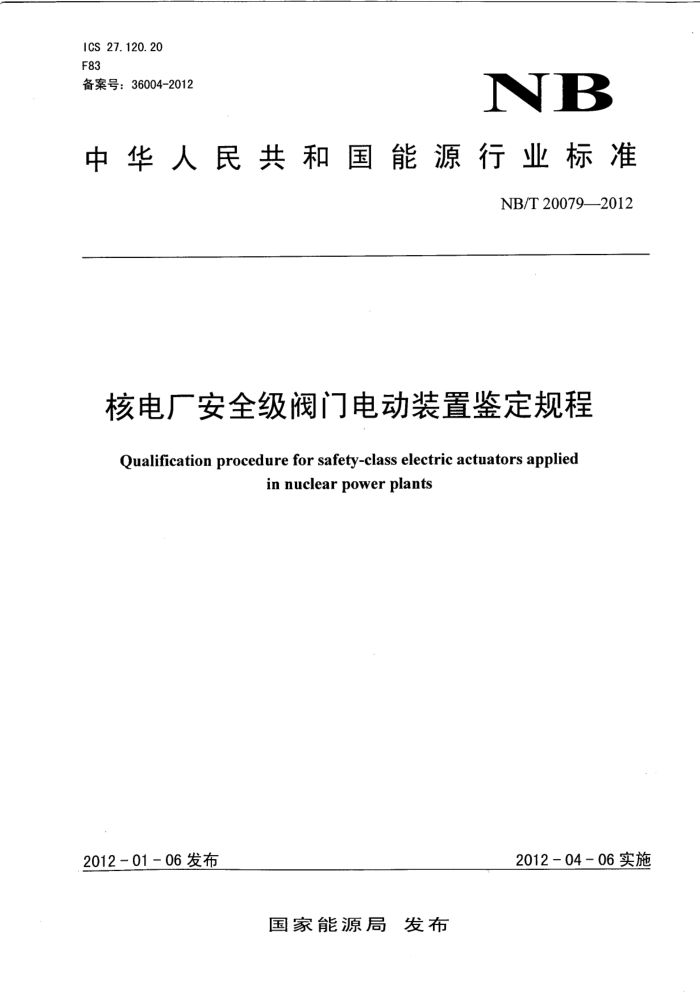

中华人民共和国能源行业标准
NB/T200792012
核电厂安全级阀门电动装置鉴定规程 Qualification procedure for safety-class electric actuators applied
innuclearpowerplants
2012-01-06发布
2012-04-06实施
国家能源局 发布 NB/T 20079—2012
目 次
前言范围
1
2 规范性引用文件 3 ：术语和定义
标识性文件 5 鉴定程序. 6
4
2
试验顺序 7文件编制要求附录A（资料性附录） 名词解释附录B（资料性附录） LOCA事故热动力和化学条件下的整个试验阶段曲线附录C（资料性附录） 事故热动力和化学条件下的试验曲线（第一阶段）附录D（资料性附录） 事故热动力和化学条件下的试验曲线（第二阶段）附录E（资料性附录） 安全停堆地震（SSE）和运行基准地震（OBE）的水平和垂直要求反应谱（SRS）
11
11 13, 18 19 20
21
阻尼比5% NB/T 20079—2012
前 言
本标准按照GB/T1.1-—2009给出的规则起草。 本标准主要参考NB/T20093一2012《核电厂安全级阀门驱动装置的鉴定》、RCC-E2005《压水堆核
岛电气设备设计和建造规范》编制。
本标准由能源行业核电标准化技术委员会提出。 本标准由核工业标准化研究所归口。 本标准起草单位：中科华核电技术研究院有限公司。 本标准主要起草人：缪鹏、钱建华、陆秀生、杨勇、钟质飞。
II NB/T20079—2012
核电厂安全级阀门电动装置鉴定规程
1范围
本标准规定了核电厂安全级阀门电动装置的鉴定试验方法和验收准则。 本标准适用于与双位式阀门配套使用的电动装置。
2规范性引用文件
下列文件对于本文伴的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2423.2电工电子产品环境试验第2部分：试验方法试验B：高温 GB/T2423.4 电工电存产品环境试验第2部分：试验方法试验Db和指南：交变湿热（12h+12h
循环)
GB/T2423.10 电左电子产品环境试验1第2部分：试验方法 试验Fc：振动（正弦） GB/T 3797 -2005 电气控制设备 GB/T13625 核电广安全系统电气设备抗震鉴定 DL/T 641—2005 电站阀门电动执行机构 NB/T200932012 核电厂安全级阀门驱动装置的鉴定
3术语和定义
NB/T20093—2012中界定的采语和定义适用于本文件。 4标识性文件 4.1结构特性
阀门电动装置的下述结构特性应在制造商的标识性文件中列出：
有关使用技术和工艺的说明（图纸、机械公差等）：使用的材料；各种部件的特性；各种绝缘材料的温度等级；各种固定方式：连接件的型号规格：密封件的国家标准或国际标准；预防性维修；制造过程中的质量控制（包括原材料控制、元器件分包控制和工艺过程等）；零部件的互换性。 NB/T20079—2012 4.2功能特性参数
阀门电动装置的下述功能特性应在制造商的标识性文件中列出，并符合设备采购技术规格书的要 a) 电动机额定功率P； b) 电动机同步速度N； c) 额定电流I： d) 在额定电压（U），额定频率（F）下的电动机初始启动电流；
求:
在Ua，F时阀门电动装置最大转矩； f) 在0.8U，Fa时阀门电动装置的启动转矩。
e)
4.3启动和运行说明
制造商应提供阀门电动装置的安装和运行的资料，至少包括下述文件：
接线文件：安装和启动注意事项；有关预防性维修的信息。
4.4标记
按照客户要求在阀门电动装置和电动机上安装字迹清晰的刻字铭牌。
5鉴定程序 5.1i 试验准备
各项试验前应按照NB/T20093—2012中的要求进行准备。 5.2基准试验 5.2.1介电强度试验 5.2.1.1试验过程
介电强度试验按GB/T3797-—2005中介电强度试验的规定进行。 5.2.1.2 ：验收准则
阀门电动装置应能承受频率为50Hz的正弦交流电，历时为1min的介电强度试验，试验电压见表1。 在试验过程中不应发生绝缘击穿、表面闪络或电压突然下降等现象，漏泄电流应小于10mA。
表1试验电压
介电强度试验电压 (kV一有效值)
被试验电路的额定供电电压
U.V U≤60 60
5.2.2绝缘电阻测量 2 NB/T 20079—2012
5.2.2.1电动机线圈的绝缘电阻 5.2.2.1.1试验条件
在500V直流电压下冷态时测量相对地之间的绝缘电阻。 5.2.2.1.2验收准则
初始测量时绝缘电阻值大于100M，在整个试验期间大于10MQ。 5.2.2.2控制回路绝缘电阻 5.2.2.2.1试验条件
在500V直流电压下冷态时对下述部分绝缘电阻进行测量
在所有控制接线与地之间；。 在接到两个相邻端子的独立连接线之间（如果端子工艺允许）。
5.2.2.2.2验收准则
在整个试验期间绝缘电阻值大于1MQ。 5.2.3额定电流和启动电流 5.2.3.1试验条件
试验应在下述条件下进行：
-U=Un ; F=Fn ; 一施加恒定的反转矩，其值等于制造商标识性文件中规定的最大转矩
5.2.3.2测量
测量电流、电压以及从冷态开始操作时的力矩 5.2.3.3验收准则
启动电流的额定值等于或小天额定电流值的8.5倍。 5.2.4在U.和F.阀门电动装置最大转矩 5.2.4.1试验条件
试验应在下述条件下进行：
U=Un ; -F=Fn。
5.2.4.2测量
测量转矩和电压。 5.2.4.3验收准则
测量值大于或等于标识性文件中规定的最大转矩。
3
