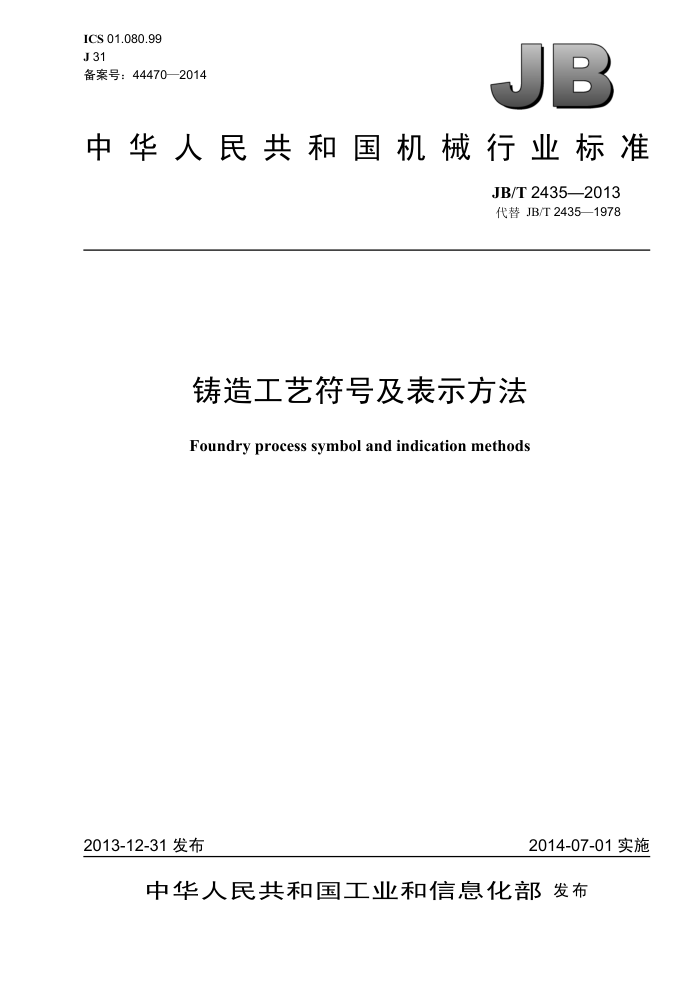

ICS 01.080.99 J31 备案号：44470—2014
JB
中华人民共和国机械行业标准
JB/T24352013 代替JB/T2435—1978
铸造工艺符号及表示方法
Foundry process symbol and indication methods
2013-12-31发布
2014-07-01实施
中华人民共和国工业和信息化部发布 JB/T2435—2013
目 次
前言 1范围..
I11
总则. 铸造工艺符号及表示方法 3.1 分型. 3.2 分模面... 3.3 分型分模面. 3.4 分型负数. 3.5 机械加工余量， 3.6 不铸出孔和槽， 3.7 工艺补正量.. 3.8 冒口. 3.9 冒口切割余量 3.10 补贴.. 3.11 出气孔 3.12 砂芯编号、边界符号及芯头边界 3.13 芯头斜度与芯头间隙 3.14 砂芯增、减量与砂芯间的间隙。 3.15 填砂方向、出气方向、紧固方向.. 3.16 芯撑... 3.17 模样活块. 3.18 冷铁.... 3.19 拉筋、收缩筋. 3.20 浇注系统... 3.21 铸件附铸试块. 3.22 工艺夹头
2 3.
.6
10 10 11
3.23 样板... 3.24 反变形量.. 图1 分型... 图2 分模面. 图3 分型分模面.. 图4分型负数... 图5 机械加工余量.. 图6不铸出孔和槽.. 图7 工艺补正量图8 冒口. 图9 冒口切割余量图10 补贴.
12
12
+ JB/T2435—2013
图 11 出气孔.. 图12 砂芯编号及芯头边界图 13 芯头斜度与芯头间隙. 图14 砂芯与砂芯间的间隙. 图15 填砂方向、出气方向、紧固方向图16 芯撑. 图17 模样活块图18 外冷铁.. 图19 内冷铁.. 图20 拉筋、收缩筋. 图21 浇注系统.. 图22 铸件附铸试块图23 工艺夹头图24 样板. 图25 反变形量
.... 6
9
0
10 10 11
1 1 12 12
I JB/T2435—2013
前言
本标准按照GB/T1.1一2009给出的规则起草本标准代替JB/T2435一1978《铸造工艺符号及表示方法》，与JB/T2435一1978相比主要技术变化如
下：
将原标准中的甲、乙两类表示形式修改为一种形式，并将部分示例进行了修改：修改了出气孔的表示方法，增加了斜度的标示；修改了填砂方向、出气方向、紧固方向的表示方法，原标准只用箭头表示，本标准规定了不同的方向用箭头和不同的大写英文字母来表示；将原标准中本体试样修改为铸件附铸试块。
本标准由中国机械工业联合会提出。 本标准由全国铸造标准化技术委员会（SAC/TC54）归口。 本标准负责起草单位：沈阳铸造研究所、江铃汽车股份有限公司铸造厂。 本标准参加起草单位：广东省韶铸集团有限公司、日月重工股份有限公司、安徽省机械科学研究所、
沈阳机床银丰铸造有限公司、九江缸盖厂。
本标准主要起草人：刘冬梅、徐万里、吴海平、刘启平、宋贤发、陶小星、孙润超、万修根、张金
平。
本标准所代替标准的历次版本发布情况为：
JB/T2435—1978。
III JB/T2435—2013
铸造工艺符号及表示方法
1范围
本标准规定了砂型铸造工艺图中各种工艺符号及表示方法。 本标准适用于砂型铸钢件、铸铁件及有色金属铸件，其他铸造工艺方法也可参照执行。
2总则
2.1 铸造工艺图中工艺符号表示颜色规定为红、蓝两色。 2.2 标准中列入常用工艺符号及表示方法24种，不常用的工艺符号及表示方法可自行规定。
3 铸造工艺符号及表示方法
3.1分型
分型面用红色线表示，用红色箭头及红色字标明“上、中、下”字样。
两开箱
上下
三开箱
上
中
示例：
图1分型
3.2分模面
分模面用红色线表示，并在线的任一端划“<”或“>”号（只表示模样分开的界线）。
1 JB/T 2435—2013
示例：
图2 分模面
3.3分型分模面
分型分模面用红色线表示。
示例：
F
图3分型分模面
3.4分型负数
分型负数用红色线表示，并注明减量数值。
上减量
下减量
上、下减量
2 JB/T2435—2013
示例：
1芯
图4分型负数
3.5机械加工余量
加工余量分两种表示，可任选其一： a）加工余量用红色线表示，在加工符号附近注明加工余量数值。 b）在工艺说明中写出上、侧、下字样注明加工余量数值，特殊要求的加工余量可将数值标在加工
符号附近。 凡带斜度的加工余量应注明斜度。 示例：
.
5+
a/b
午b
图5机械加工余量
3.6不铸出孔和槽
不铸出的孔和槽用红线打叉。 示例：
图6不铸出孔和槽
3 JB/T2435—2013
3.7工艺补正量
工艺补正量用红色线表示，并注明正、负工艺补正量的数值。 示例：
图7 工艺补正量
3.8冒口
各种冒口均用红色线表示，注明斜度和各部尺寸，并用序号1#、2"等区分。
示例：
示例：
图8冒口
3.9 ，冒口切割余量
冒口切割余量用红色虚线表示，注明切割余量数值。
4
