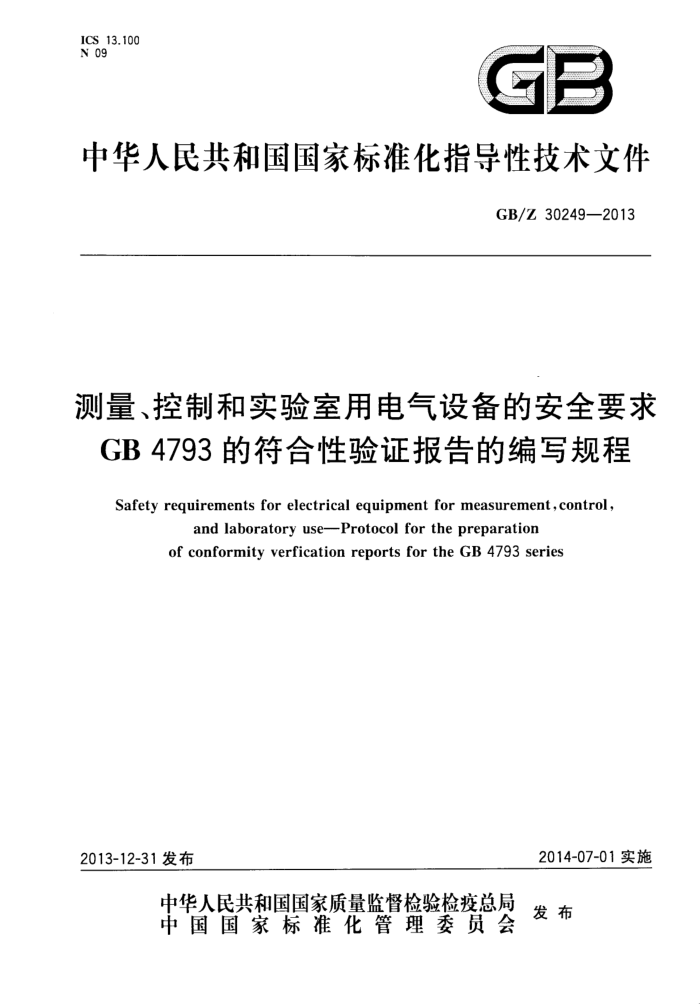

ICS 13.100 N 09
GB
中华人民共和国国家标准化指导性技术文件
GB/Z30249—2013
测量、控制和实验室用电气设备的安全要求
GB4793的符合性验证报告的编写规程
Safety requirements for electrical equipment for measurement,control,
and laboratory use-Protocol for the preparation ofconformityverficationreportsfortheGB4793 series
2014-07-01实施
2013-12-31发布
中华人民共和国国家质量监督检验检疫总局 发布中国国家标准化管理委员会 GB/Z30249—2013
目 次
前言范围
II
1 2 规范性引用文件 3 概述 4 5
符合性验证报告的适用性文件报告的完成附录A（资料性附录） 试验摘要示例
2
6 GB/Z 302492013
前言
本指导性技术文件按照GB/T1.1一2009给出的规则起草。 本指导性技术文件由中国机械工业联合会提出。 本指导性技术文件由全国测量控制和实验室电器设备安全标准化技术委员会（SAC/TC338)
归口。
本指导性技术文件起草单位：机械工业仪器仪表综合技术经济研究所、上海自动化仪表股份有限公司、中环天仪股份有限公司、罗克韦尔自动化中国有限公司、宁波东海集团有限公司、福建上润精密仪器有限公司、西门子数控有限公司、工业和信息化部电子第五研究所、北京市医疗器械检验所、深圳市华测检验技术股份有限公司、厦门出人境检验检疫局检验检疫技术中心。
本指导性技术文件主要起草人：王玉敏、倪敏、杨彬、魏震、吕文、戈剑、杨少阳、蒋春旭、曾宁、李春龙、 楼润瑜、梅恪、郑旭、柳晓菁、李虹。
= GB/Z30249—2013
测量、控制和实验室用电气设备的安全要求 GB4793的符合性验证报告的编写规程
1范围
本指导性技术文件规定了受试设备符合性验证报告所需的参考文件。 本指导性技术文件适用于GB4793标准符合性验证报告的编写。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB4793（所有部分）测量、控制和实验室用电气设备的安全要求 GB/Z30993一2014测量、控制和实验室用电气设备的安全要求 GB4793.1—2007的符合性验
证报告格式
3概述
符合性验证报告仅用于适用的标准，其主要使用标准中的关键词或段落。 GB4793.2～4793.7在前言中指出了哪些修订（如果有）适用于GB4793.1--2007。 在安排测试顺序时，测试人员应当把具有潜在破坏性的试验放在最后进行如果报告列表指出了不适用的条款，那么这些内容不需要包括在报告内容中。基于GB4793.1-
2007的具体产品的报告实例见附录A。
符合性验证报告的适用性
4
本指导性技术文件适用于GB4793的所有部分。
5 5文件
下列文件a)到e），和GB4793中需要的其他文件一起，应列于报告中： a） 受试设备的一般描述： b) 操作指南； c) 安装指南； d) 服务指南； e) 设备的铭牌与标签。 文件f)到r)，如果适用，也应当列于报告中： f）元器件数据表和认证细节；不能提供相应认证细节的，应注明随机测试；
g) 电缆数据表； h) 设备结构总图，尤其是关键元器件与组件、散热孔的位置；宜采用三维图、照片等结合的方式； i) 编写设备型号规格细节表；
1 GB/Z 30249—2013
i) 可燃性测试结果或者数据表； k） 外壳可燃性测试结果和/或材料数据表； 1) 印制线路板材料的相比漏电起痕指数（CTI)： m) 阴极射线管的数据表、测试结果或者认证细节； n) 变压器的结构图和规格，包括绕组和绝缘细节； o) 异常操作和故障条件下的测试结果； p) 带有初级和次级危害电压的印制线路板的布局，在走线上标注所有工作电压； q) 电路图和印制线路板的装配图； r) 制冷原理图。
6报告的完成
6.1完整的报告还宜考虑以下内容：
a）如果报告的任何部分需要附加信息，应当作成单独的页。 b）GB4793.1--2007第6章：防电击保护 系统方块图。 如果适用，应当完成GB/Z30993一2014的表A.5和包括的方块图（如果可能）以助于对产品的分
析。见图1和表1的实例，包括了方块图和完整的表。图中应当用字母A、B等表示需要做介电强度试验，或者测量爬电距离或电气间隙的测量点。
- C
D
E
Q B
12 V o V
6
0 与电网电源的隔离；
说明： 1 2—未与保护地连接的金属部件； 3——与保护地连接的外壳；
一可触及端子； -低于GB4793.1—2007的6.3.1限值的可触及电压；低于GB4793.1—2007的6.3.1限值的内部电压。
6
5
图1GB/Z30993—2014表A.5基于GB4793.1电路图的方块图例
2 GB/Z30249—2013
表 1 GB/Z30993-2014的表A.5的完整实例（污染等级：2；过电压类别：Ⅱ）
肥电距离
位置或 绝缘类 最大工作
电气间票 测试电压
描述 型 电压 PWB
备注
V mm CTI 其他 230 1.5 100 3.0 100
V 1 900 d.c. 1 900 d.c.
mm 1.5
CTI
mm
BI BI DI/RI 230 3.3 100 6.0 100 3.3 2 300 r.m.s. DI
A B c D E
1.5 100 2.1 400 1.5
230
2 300 r.m.5. 2 300 r.m.s.
230 3.3 100 6.0 100 230
3.3 3.3
DI
3.3 100 3.3 600
绝缘类型描述： BI=基本绝缘；RI=加强绝缘； DI=双重绝缘；SI=附加绝缘； PI=保护阻抗。 电压类型：峰值脉冲试验电压（pulse)；交流有效值电压（r.m.s.）；直流电压（d.c.）；交流峰值电压（peak)。 过电压类别或者污染等级，如果和这些不同，应当在备注”中说明。
6.2 电池
电池负载和充电电路的方块图示例见图2、图3（见GB4793.1-2007中13.2.2和GB/Z30993 2014表A.28)。
说明：
供电：+5Vd.c.; -NiCd可充电电池。充电和放电电流应限于安全值内；
2
3~ 保险丝；
电池供电的RAM模块。
A
图2 使用可充电电池的电池电路
3 GB/Z30249—2013
说明： 1-供电：+5Vd.c.;
反向电流保护装置；锂电池，不可充电；
2 3
4- 电池供电的RAM模块。
图3不可充电电池的电池电路 GB/Z30249—2013
附录A （资料性附录）试验摘要示例
典型的实验室设备按照GB4793.1—2007出具报告的内容列表如下：注：加除线的条款不适用于相关产品。 试验摘要注：以下条款均为GB4793.1一2007对应的条款。 4.4 单 一故障条件下的试验 4.4.2.1 保护阻抗 4.4.2.2 保护导体 4.4.2.3 短时或间歇工作的设备或零部件 4.4.2.4 电动机 4.4.2.5 电容器 4.4.2.6 电源变压器 4.4.2.7 输出 4.4.2.8 - 种以上类型的电源供电的设备 4.4.2.9 冷却 4.4.2.10 加热装置 4.4.2.11 电路和零部件之间的绝缘 4.4.2.12 联锁 5 标志和文件 5.1.1 概述 5.1.2 标识 5.1.3 电源 5.1.4 熔断器 5.1.5 端子、连接件和操作装置 5.1.6 开关和断路器 5.1.7 用双重绝缘或加强绝缘保护的设备 5.1.8 现场接线端子盒 5.2 警告标志 5.3 标志耐久性 5.4 文件 5.4.1 概述 5.4.2 设备额定值 5.4.3 设备安装 5.4.4设备的操作 5.4.5设备的维护 6防电击 6.1概述 6.1.1要求 6.1.2 例外
5
