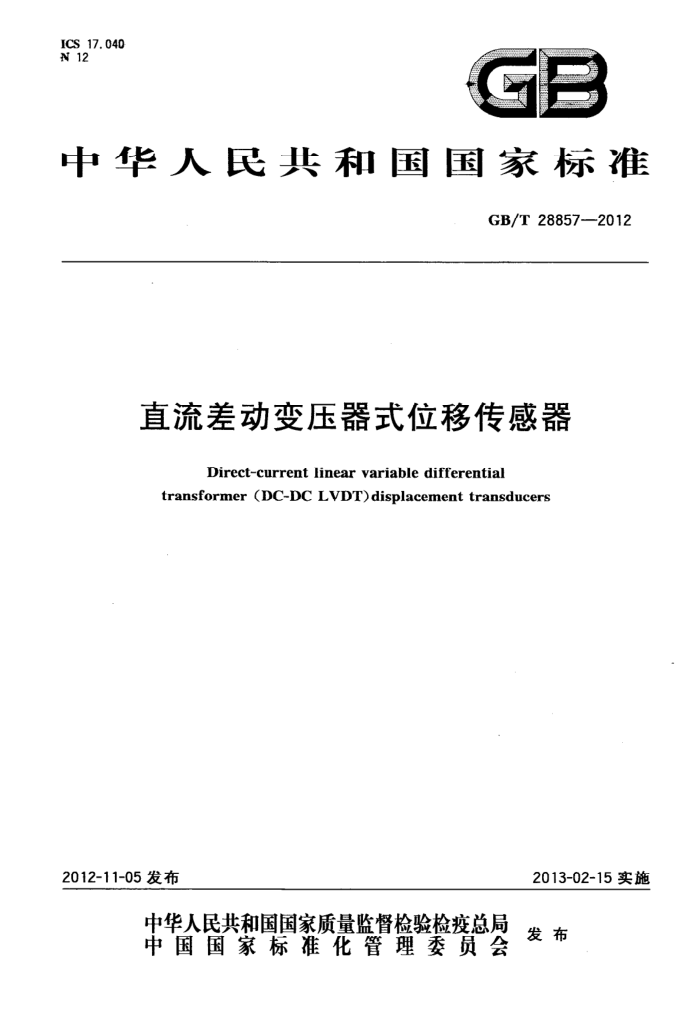

ICS 17.040 N 12
C
中华人民共和国国家标准
GB/T28857-—2012
直流差动变压器式位移传感器
Direct-current linear variable differential
transformer (DC-DCLVDT)displacement transducers
2013-02-15实施
2012-11-05发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T28857-2012
目 次
前言范围
1
2 规范性引用文件 3术语和定义产品分类
4
4.1 传感器按结构划分 4.2 传感器按输出信号划分基本参数
5
5.1 测量范围 5.2 准确度等级 5.3 供电电源 5. 4 工作温度要求
6
6.1 产品技术条件（详细规范） 6.2 外观 6.3 重量 6.4 电气特性 6.5 机械特性 6. 6 准确度指标 6.7 稳定性 6.8 环境特性试验方法
7
7. 1 试验条件 7. 2 试验的一般规定 7. 3 外观 7. 4 重量 7. 5 电气特性试验 7.6 机械特性试验 7. 7 与准确度有关的试验 7.8 稳定性 7. 9 环境特性试验方法检验规则·
10
11
8
8.1 检验分类 8. 2 出厂检验 8.3 型式检验
11 11 12
I GB/T28857——2012
13 13 13 13 13 13 13
标志、使用说明书 9.1 标志· 9.21 使用说明书 10包装、贮存、运输 10.1包装 10.2贮存 10.3 运输
9
-
I GB/T 28857—2012
前 言
本标准按照GB/T1.1--2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国工业过程测量和控制标准化技术委员会（SAC/TC124)归口。 本标准起草单位：沈阳仪表科学研究院、上海工业自动化仪表研究院、国家仪器仪表元器件质量监
督检验中心、国家传感器工程研究中心、大连理工大学、北京鑫诺金传感技术有限公司、阜新晟科传感器有限责任公司、中国仪器仪表协会传感器分会、中国仪器仪表学会仪表元件分会。
本标准主要起草人：李永清、徐秋玲、李明华、于振毅、郑浩、李振波、刘沁、郭宏、殷波、喻言、刘慧。
I GB/T28857--2012
直流差动变压器式位移传感器
1范围
本标准规定了直流差动变压器式位移传感器的术语和定义、产品分类、基本参数、要求、试验方法、 检验规则、标志、使用说明书、包装和贮存。
本标准适用于由振荡器、差动变压器和解调器组成一体的直流差动变压器式位移传感器（以下简称传感器）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2829一2002周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T7665—2005传感器通用术语 GB/T9969—2008工业产品使用说明书总则 GB/T13384—2008 机电产品包装通用技术条件 GB/T25480—-2010 仪器仪表运输、贮存基本环境条件及试验方法
3术语和定义
GB/T7665--2005界定的以及下列术语和定义适用于本文件。
3. 1
直流差动变压器DCdifferentialtransformer 基于变压器工作原理，采用直流电源供电。其原边有一个绕组，副边的两个绕组按差动方式连接，
变压器开口上有一活动铁芯，该铁芯产生位移时使磁路改变，从而使输出差动电压随之改变。 3. 2
直流差动变压器式位移传感器 direct-current linear variable differentialtansformer (DC-DC LVDT)displacement transducers
采用直流差动变压器原理，随位移量变化而等比输出的位移传感器。
4产品分类
4.1传感器按结构划分
传感器按结构划分为：
铁芯可分离式；导向式，导向式又分为回弹式和非回弹式。
4.2传感器按输出信号划分
传感器按输出信号划分为： GB/T28857—2012
模拟型，模拟型分为电压型和电流型；一数字型。
5基本参数 5.1测量范围
传感器量程宜从表1规定的测量范围中选取。
表1 传感器量程范围
单位为毫米
单向
双向
2 20 40 200
10 100 120 ±10 ±20 ±30 ± 40 ± 50 ±G0
12 ±1 ±2 ±3 ±4 ±5 ±6
4
6 60
8 80
400 600 800 1 000 1 200 ±100 ± 200 ±300 ±400 ±500 ±600
5.2 准确度等级
传感器的准确度等级分为： 0.01级、0.02级、0.03级、0.05级、0.1级、0.2级、0.3级、0.5级、1.0级。
5.3 供电电源 5.3.1 单电源供电方式
直流电压为：5V30V，纹波电压不超过0.5%。 5.3.2 2双电源供电方式
直流电压为：±2.5V～士15V，纹波电压不超过0.5%。 5.4工作温度
传感器的工作温度宜从下列范围中选取： a）下限温度值分为：一55℃，-35℃，0℃； b）上限温度值分为：70℃，85℃，125℃，150℃。
6要求 6.1产品技术条件（详细规范）
应制定符合本标准要求的产品技术条件（详细规范）。传感器应符合产品技术条件（详细规范规定的所有要求。 6.2外观
传感器的外表面应光洁、平整、色泽均匀，不应有划痕等缺陷，引出线应无松动迹象。标牌应清晰、 完整。紧固件不应有松动、损坏现象。 6.3重量
传感器的重量应符合产品技术条件（详细规范）的要求，重量偏差应不超过规定值的5%。 2 GB/T28857—2012
6.4电气特性 6.4.1输出阻抗（适用时）
传感器输出阻抗应不大于500Q。 6.4.2工作电流
传感器的工作电流应符合产品技术条件（详细规范）的要求，允许偏差应不超过规定值的5%。 6.4.3绝缘电阻
进行绝缘电阻试验时，其电源端与壳体之间、输出端与壳体之间的绝缘电阻应不小于20Mα。
6.4.4绝缘强度（适用时）
进行绝缘强度试验时，其电源端与壳体之间、输出端与壳体之间、电源端与输出端之间施加的试验电压为500V，频率为50Hz，传感器应无击穿、飞弧现象。 6.4.5响应时间
传感器的响应时间应从下列指标中选取：2ms，3ms,5ms，10ms，20ms，30ms，50ms。响应时间应不大于所选指标。 6.4.6 5量程下限输出值
在传感器的线性工作区间内，区间的起点所对应的输出值，即为量程下限输出值，应符合6.6的要求。 6.4.7零点
在传感器的线性工作区间内，机械位移量为零时（零位)所对应的输出值，即为零点输出值，应符合 6.6的要求。 6.4.8量程上限输出值（额定输出）
在传感器的线性工作区间内，区间的终点所对应的输出值，即为量程上限输出值（额定输出），应符合6.6的要求。 6.5机械特性 6.5.1外形及安装尺寸
传感器的外形及安装尺寸应符合产品技术条件（详细规范），要求安装简便、可靠。 6.5.2测量力
在测量过程中，拉杆在传感器腔体内移动时需要施加的测量力，应符合产品技术条件（详细规范）的要求。 6.5.3机械行程
拉杆在传感器腔体内可移动的范围应不小于测量量程的1.2倍。 GB/T28857-—2012
6.6准确度指标 6.6.1 基本误差
传感器的基本误差应符合表2的规定。
表2与准确度有关的技术指标
回差(FS) 重复性误差(FS) 纹波电压(FS)
基本误差(FS) 非线性误差(FS) ±0.01%
准确度等级 0. 01
0. 004% 0.008% 0.012% 0.02% 0. 04% 0.08% 0.12% 0. 2% 0. 4%
0. 1% 0. 2% 0. 2% 0.5% 0.5% 0.5% 0.5% 0.5% 0.5%
±0.004% ±0.008% ±0.012% 10.02% ±0.04% ±0.08% ±0.12% ±0.2% ±0. 4%
±0. 01% ±0.02% ±0.03% ±0.05% ±0.1% ±0.2% ±0.3% ±0.5% ±1.0%
±0.02% ±0.03% ±0.05% ±0.1% ±0.2% ±0.3% ±0.5% ±1.0%
0. 02 0. 03 0. 05 0. 1 0. 2 0. 3 0. 5 1. 0
6.6.2非线性误差
传感器的非线性误差应符合表2的规定。
6.6.3回差
传感器的回差应符合表2的规定。 6.6.4重复性误差
传感器的重复性误差应符合表2的规定。 6.6.5纹波电压
传感器的纹波电压应符合表2的规定。 6.7 稳定性 6.7.1 零点漂移
传感器零点输出值随时间变化的漂移量应符合表3的规定，测试记录时间为30min～4h。
表3与稳定性有关的技术指标
热零点漂移 0.001%FS/℃ 0.002%FS/℃ 0.003%FS/℃
零点漂移 0.001%FS/h 0.002%FS/h 0.003%FS/h
准确度等级
0. 01 0. 02 0. 03
A
