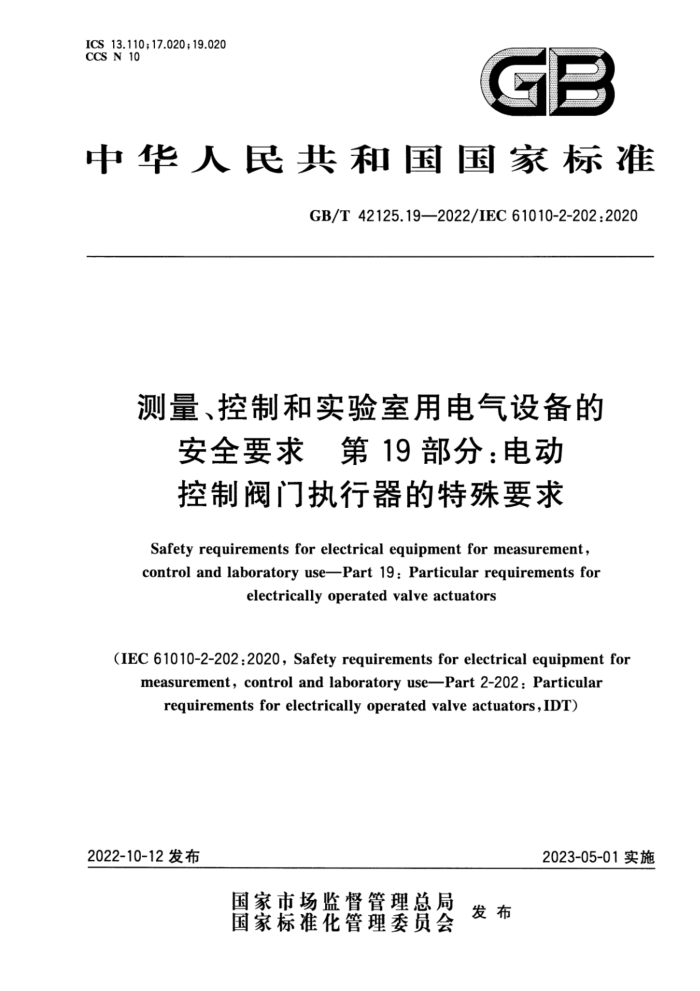

ICS 13.110;17.020;19.020 CCS N 10
GP
中华人民共和国国家标准
GB/T42125.19—2022/IEC61010-2-202:2020
测量、控制和实验室用电气设备的
安全要求　第19部分：电动控制阀门执行器的特殊要求 Safety requirements for electrical equipment for measurement, control andlaboratoryusePart 19:Particularrequirements for
electrically operated valve actuators
(IEC 61010-2-202:2020, Safety requirements for electrical equipment for
measurement, control and laboratory use-Part 2-202: Particular
requirements for electrically operated valve actuators,IDT)
2023-05-01实施
2022-10-12发布
国家市场监督管理总局国家标准化管理委员会
发布 GB/T42125.19—2022/IEC61010-2-202.2020
目 次
前言引言 1 范围和目的 2
IV
规范性引用文件术语和定义
3 4 试验 5 6
.
标志和文件防电击保护防机械危险耐机械应力防止火焰蔓延 10 设备的温度限值和耐热 11 防止液体和固体异物的危险 12 防辐射（包括激光源）、声压力和超声压力 13 对释放的气体和物质、爆炸和内爆的防护 14 元器件和组件 15 利用联锁装置的保护。 16 应用引起的危险 17 风险评定参考文献
.
7
8 9 GB/T42125.19—2022/IEC61010-2-202:2020
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定
起草。
本文件是GB/T42125《测量、控制和实验室用电气设备的安全要求》的第19部分。GB/T42125已经发布了以下部分：
一一第10部分：绝缘电阻测量和介电强度试验设备的特殊要求；一第19部分：电动控制阀门执行器的特殊要求。 本文件等同采用IEC61010-2-202：2020《测量、控制和实验室用电气设备的安全要求 第2-202部
分：电动控制阀门执行器的特殊要求》。
本文件做了下列最小限度的编辑性改动：
为与现有标准协调，将标准名称改为《测量、控制和实验室用电气设备的安全要求第19部分：电动控制阀门执行器的特殊要求》。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国测量、控制和实验室电器设备安全标准化技术委员会（SAC/TC338)归口。 本文件起草单位：机械工业仪器仪表综合技术经济研究所、浙江中控传感技术有限公司、中国质量
认证中心、江苏省质量和标准化研究院、福建上润精密仪器有限公司、辽宁省计量科学研究院、中国电子技术标准化研究院、青岛市计量技术研究院、北京市医疗器械检验研究院、杭州雪中炭恒温技术有限公司、上海市计量测试技术研究院、安徽省食品药品检验研究院、山东省计量科学研究院、上海工业自动化仪表研究院有限公司、杭州云谷科技股份有限公司、福迪威（上海)工业仪器技术研发有限公司、莱茵检测认证服务中国有限公司、哈尔滨工大特种机器人有限公司、哈工大机器人（岳阳)军民融合研究院。
本文件主要起草人：尚羽佳、王为民、胡楠、王晶、冯夏维、戈剑、梁国鼎、柳晓菁、郭建宇、景军、 梁振士、徐月明、张毅、王文利、马雪锋、张翼翔、丁云、吴莲群、麦苗、冯建、孙大海、陆华伟。
Ⅲ GB/T42125.19—2022/IEC61010-2-202:2020
引言
GB/T42125《测量、控制和实验室用电气设备的安全要求》拟由20个部分构成。
第1部分：通用要求。目的在于规定测量、控制和实验室用电气设备及其附件的通用安全要求。
一一第2部分：材料加热用实验室设备的特殊要求。目的在于规定实验室用材料加热设备的特殊
安全要求。 第3部分：制冷设备的特殊要求。目的在于规定测量、控制和实验室用的制冷设备的特殊安全
要求。 一第4部分：气候与环境试验设备以及其他温度调节设备的特殊要求。目的在于规定气候与环
境试验设备以及其他温度调节设备的特殊安全要求。 第5部分：实验室用离心机的特殊要求。目的在于规定实验室用离心机的特殊安全要求。
一第6部分：试验和测量电路的特殊要求。目的在于规定试验和测量电路的特殊安全要求。 一第7部分：电工测量和试验用手持和手操探头组件的安全要求。目的在于规定手持和手操探
头组件以及相关附件的安全要求。 第8部分：电工测量和试验用手持和手操电流传感器的特殊要求。目的在于规定手持和手操电流传感器的特殊安全要求。 第9部分：能测量电网电源电压的家用和专业用手持万用表的特殊要求。目的在于规定能测
-
量电网电源电压的家用和专业用手持万用表的特殊安全要求。 一第10部分：绝缘电阻测量和介电强度试验设备的特殊要求。目的在于规定输出电压交流
50V或直流120V以上绝缘电阻测量和介电强度试验用设备的安全要求。 一第11部分：处理医疗材料用灭菌器和清洗消毒器的特殊要求。自的在于规定处理医疗材料用
灭菌器和清洗消毒器的特殊安全要求。 第12部分：实验室用混合和搅拌设备的特殊要求。目的在于规定用于机械搅拌和搅拌的电动实验室设备及其附件的特殊安全要求。 第13部分：实验室用热原子化和离子化的原子光谱仪的特殊要求。目的在于规定实验室用热原子化和离子化的原子光谱仪的特殊安全要求。
一第14部分：实验室用分析和其他目的自动和半自动设备的特殊要求。目的在于规定实验室用
分析和其他目的自动和半自动设备的特殊安全要求。 一第15部分：柜式X射线系统的特殊要求。目的在于规定柜式X射线系统的特殊安全要求。 一第16部分：体外诊断(IVD)医疗设备的特殊要求。目的在于规定预期用作体外诊断医用目的的医疗设备的特殊要求。 第17部分：教育机构中儿童使用设备的特殊要求。目的在于规定教育机构中学生操作人员使用设备和附件的特殊安全要求。 一一第18部分：控制设备的特殊要求。目的在于规定用于工业环境的控制设备的特殊要求和相关
的鉴定试验。
——第19部分：电动控制阀门执行器的特殊要求。目的在于规定用于安装在工业过程或离散控制
环境中电动控制阀门执行器和电磁线圈的安全要求。 第20部分：工业通信电路和通信端口互联的特殊要求。目的在于规定安装在过程或离散控制
-
环境中的工业通信电路的特殊安全要求。
N GB/T42125.19—2022/IEC 61010-2-202:2020
注：各部分均等同采用IEC61010系列标准，对应关系如下：
第1部分对应IEC61010-1；第2部分对应IEC61010-2-010；第3部分对应IEC61010-2-011；第4部分对应IEC61010-2-012；第5部分对应IEC61010-2-020；第6部分对应IEC61010-2-030；第7部分对应IEC61010-031；第8部分对应IEC61010-2-032；第9部分对应IEC61010-2-033；第10部分对应IEC61010-2-034；第11部分对应IEC61010-2-040；第12部分对应IEC61010-2-051；第13部分对应IEC61010-2-061；第14部分对应IEC61010-2-081；第15部分对应IEC61010-2-091；第16部分对应IEC61010-2-101；第17部分对应IEC61010-2-130；第18部分对应IEC61010-2-201；第19部分对应IEC61010-2-202；第20部分对应IEC61010-2-203。
通用安全术语在IEC61010-1中定义。更多专用术语在其他部分中定义。本文件需结合 IEC61010-1：2010十AMD1：2016《测量、控制和实验室用电气设备的安全性要求第1部分：通用要求》(Safety requirements for electrical equipment formeasurement,control,and laboratory use Part1：Generalrequirements)-起使用。
本文件写明“适用”的部分，表示IEC61010-1的相应条款适用于本文件；本文件写明“代替”或“修改”的部分，表明以本文件的条款为准；本文件中写明"增加”的部分，表明除要符合IEC61010-1的相应条款外，还一定要符合本文件中增加的条款。为了区别IEC61010-1中的条款，本文件增加的条款的编号以101开始，例如7.3.101。
V GB/T42125.19—2022/IEC61010-2-202:2020
测量、控制和实验室用电气设备的
安全要求第19部分：电动控制阀门执行器的特殊要求
1范围和目的
除下述内容外，IEC61010-1的第1章均适用。 1.1范围 1.1.1包括在本文件范围内的设备
用下列内容代替：本文件规定了预定用于安装在工业过程或离散控制环境中电动控制阀门执行器和电磁线圈的安全
要求。
本文件规定了： -通用电动控制阀门执行器和电磁线圈的特殊安全要求； -相关鉴定试验。
1.1.2不包括在本文件范围内的设备
在列项后面增加：本文件不包括： aa）用于家用或商业用途的电动执行器和电磁线圈；注1：此内容被其他IEC或ISO标准覆盖，例如IEC60730等。 bb）执行安全功能的电动执行器和电磁线圈；注2：此内容被其他IEC或ISO标准覆盖，例如IEC61058等。 cc）定位器。 注3：定位器在IEC60050-351：2013，351-56-17中定义为"执行附加的（通常是机械的)反馈到机械最终控制元素以
提高其速度和精确度的物理单元”。
1.2 目的 1.2.2 2不包括在本文件范围内的各方面内容
在列项后面增加： aa) 阀门的机械部件/方面。
1.2.101 包括在其他适用标准的方面
如果要求电动执行器和电磁线圈符合其他IEC或ISO标准，这些标准完全包含的方面可代替 IEC61010-1给出的要求。
如果IEC或ISO标准不能完全涵盖IEC61010-1涵盖的方面，应进行IEC61010-1的试验，以确保在正常条件或单一故障条件下没有危险发生。
注：IEC61010-12010/AMD1：2016的14.1中的图15给出了在其他IEC或ISO标准范围内处理元器件的概览。
1 GB/T42125.19—2022/IEC61010-2-202:2020
对于设备和子部件可使用类似方法。例如，通常认为IEC60079适用的范围覆盖了第8章和9.1～9.5。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
IEC61010-1的第2章均适用。
3术语和定义
IEC61010-1界定的以及下列术语和定义适用于本文件。 增加下列术语和定义：
3.101
执行器 actuator 通过响应外部信号来控制阀门的装置。
3.102
维护人员 servicepersonnel 安装、更换或修理设备的人员。该人员通过适当技术培训，具备在工业环境中的经验和危险意
识，并通过采取措施以减少对自已、其他人员或设备造成危害。
注1：维护人员是具有技术培训经历和安全方面所必需的经验的人员，当他们在工业环境执行任务的过程中，了解
其中的危险，例如电气危险、温度危险、起火危险，并且能够采取措施减少对自已、他人或设备可能构成的危害。
注2：维护人员更换或者维修设备，例如硬件配置或安装制造商提供的软件更新。 3.103
电磁线圈 solenoid 通过承载的电流产生电磁场以控制动铁芯的线圈。
4试验
除下述内容外，IEC61010-1的第4章均适用。
4.4.2.1概述
用下面的句子代替第一句：故障条件应包括4.4.2.2～4.4.2.14和4.4.2.101规定的故障条件。
4.4.2.5 电动机
增加子条款： 4.4.2.5.101 电动机电源
电动机电源有可能接线错误的执行器：
对于三角形连接的电动机，应采用星形连接方式连接到电源；对于星形连接的电动机，应采用三角形连接方式连接到电源。
-
2
