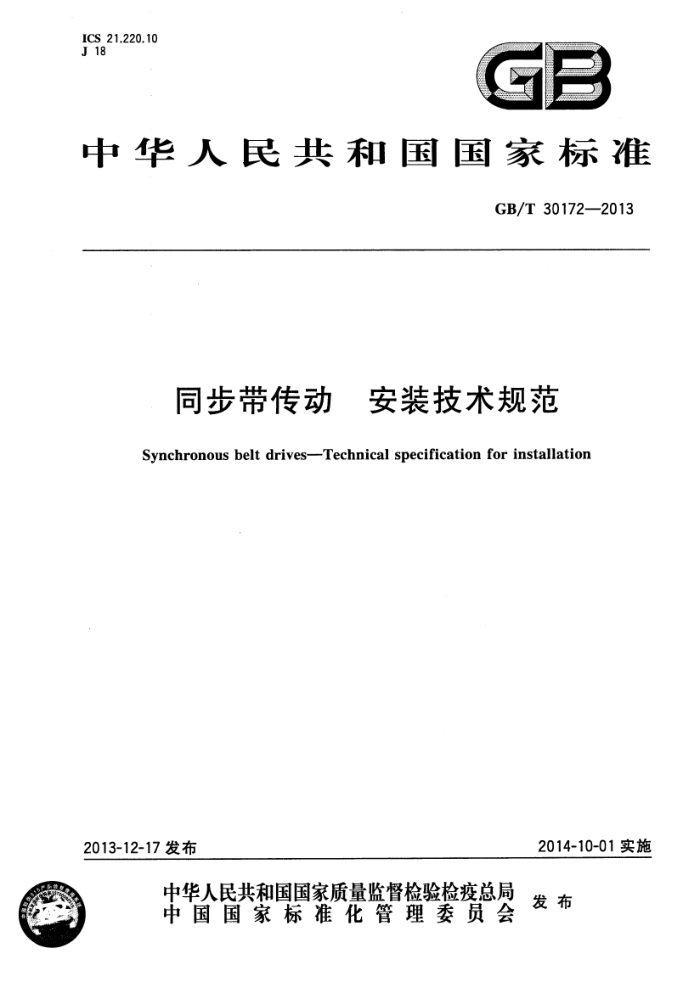

ICS 21.220.10 J 18中华人民共和国国家标准
GB/T 30172—2013
同步带传动 安装技术规范 Synchronous belt drives---Technical specification for installation
2014-10-01实施
2013-12-17 发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T 30172-2013
前言
本标准按照GB/T 1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国带轮与带标准化技术委员会(SAC/TC428)归口。 本标准负责起草单位：宁波伏龙同步带有限公司、机械科学研究总院、中机生产力促进中心、宁波凯
驰胶带有限公司、无锡市贝尔特胶带有限公司、宁波裕江特种胶带有限公司、宁波贝递同步带有限公司、 宁波丰茂远东橡胶有限公司、湖北汽车工业学院、长春大学。
本标准主要起草人：陆红芬、潘海瑞、秦书安、周鹏、应建丽、吴贻珍、俞旭明、胡惠芳、蒋春雷、任爱华、 李占国。
1 GB/T 30172—2013
同步带传动： 安装技术规范
1范围
本标准规定了同步带传动系统的术语和定义、传动系统构成、系统部件的要求、安装要求及传动系统运转前的检验项目。
本标准适用于一般工业用同步带传动。
2 术语和定义
下列术语和定义适用于本文件。
2.1
总偏心度total eccentricity 由同步带传动系统中各传动部件（轴、轴套、轴承、带轮、带）的自身误差和装配误差共同作用引起的
误差总和。 2.2
带应变 belt strain 由于总偏心度引起的同步带节线单位长度上的变化量。
3传动系统构成
同步带传动系统由带轮、带和轴系等构成，必要时应增加张紧轮。
4：系统部件的要求
4.1带轮挡圈
可按下列情况选择带轮挡圈：
在二轴水平传动中,两个带轮中应至少有一个带轮两侧有挡圈或两带轮的不同侧边各有一个挡圈;
在垂直轴传动中,其中一个带轮的两侧应有挡圈,而系统中其他带轮仅在底部一侧有挡圈; 一当中心距超过小带轮直径8倍时，两个带轮的两侧应都有挡圈；
在多轴传动中，应确保每隔一个带轮有两个挡圈或围绕该系统每个带轮的对边各有一个挡圈。
4.2张紧轮
张紧轮可在下列情况下使用：
-当中心距不能调整时，作为带张紧的一种方法；较大速比传动中，增加小带轮的包角。
1 GB/T 30172--2013
5安装要求
5.1带轮安装要求
在水平传动中，带轮安装时，应使带轮两轴线平行、两轮宽的中心平面重合（见图1），偏斜角的正切值 tanOm应符合表1规定
图 1带轮安装偏斜示意图
表 1偏斜角正切值 tan㎡允许值
带宽b./mm
bs≤20 ≤6/1 000
20
5.2 2系统偏心要求
当系统运转时，由于总偏心度使带产生循环工作张力波动，若波动叠加在工作负荷上，则总负荷可能会超出装置的疲劳极限,对整机造成不利影响，引起带的早期疲劳。因此，应对总偏心度进行有效评估，一般通过带应变大小进行评估，带应变范围见表2,带应变和总偏心度的计算公式见式（1)和式（2）。 如果确认带应变过大，应通过降低带传动系统中各传动部件（轴、轴套、轴承、带轮、带)的自身误差和装配误差来减小传动装置的总偏心度。
表 2 带应变范围
节线长/mm ≤900 ≤1100
带应变/% <0.15 <0.12
抗拉体材料玻璃纤维芳纶线绳
eb =[(E. ×2)/1]×100%
(1)
式中： Eb. E. -总偏心度,单位为毫米(mm);
-带应变；
带长度,单位为毫米（mm）。
1
E,=(Eal+Ea)+(Ebl +Eb2)+(Eel +E)+Ed
(2)
式中: Eal 主动带轮和轴套的偏心度，单位为毫米（mm）； E a2- 从动带轮和轴套的偏心度，单位为毫米（mm）； Eb1 主动带轮最大孔径与最小轴径的差值，单位为毫米(mm）； 2 GB/T 30172--2013
表3 (续)
带型 L
带宽b./mm
安装力 G/N
5.5 8.3 11.0 16.8 22.3 33.5 44.7 67.0 62.2 93.3 124.4 107.2 160.8 214.4 268.0
12.7 19.1 25.4 19.1 25.4 38.1 50.8 76.2 50.8 76.2 101.6 50.8 76.2 101.6 127.0
H
XH
XXH
表4 米制节距梯形齿带的安装力
带型
带宽bs/mm
安装力 G/N
5 10 15 10 15 20 25 30 20 30 50 85 115 170 230 290 340
2.0 2.9 4.9 4.3 6.9 9.8 12.7 15.7 17.6 26.5 49.0 84.3 242.7 376.1 521.7 655.1 788.6
T2.5
T5 AT5
T10 AT10
T20 AT20
4 GB/T 30172--2013
表 5 圆弧齿带、H型和 R型曲线齿带的安装力
带 型 3M H3M R3M
带宽b./mm
安装力G/N
6 9 15
2.0 2.9 4.9
3.9 6.9 9.8 12.7 15.7
9 15 20 25 30
5M H5M R5M
17.6 26.5 49.0 84.3
20 30 50 85
8M H8M R8M
40 55 85 115 170
49.0 71.5 117.6 166.6 254.6
14M H14M R14M
115 170 230 290 340
242.7 376.1 521.7 655.1 788.6
20M H20M R20M
表 6S型曲线齿带的安装力
带宽b。/mm
带型
安装力G/N
3.6 5.2 8.8 7.0 12.4 17.6 22.8 28.2
6 9 15 9 15 20 25 30
S3M
S5M GB/T 30172-2013
表6 (续)
带宽b./mm
带 型
安装力G/N
20 30 50 85
31.6 47.7 88.2 151.7
S8M
40 55 85 115 170
88.2 128.7 211.6 299.8 458.2
S14M
5.4张紧轮要求
根据张紧轮的作用，采用以下两种安装方式： a）内侧安装带张紧时用。张紧轮应采用相同齿形的同步带轮，张紧轮的齿数一般应大于带轮最少许用齿数（见
表 7～表 9）,为避免啮合齿数减少，应把张紧轮安装在松边一侧，见图 3a)。
b）外侧安装增加带轮包角时用。张紧轮可采用中间无凸起的平带轮，其直径为最少许用齿数的带轮节径
（见表7～表9），安装在松边，使带不会产生过大弯曲，见图3b)。
张紧轮
张紧轮
a） 内侧安装
b）外侧安装
图 3 张紧轮安装
