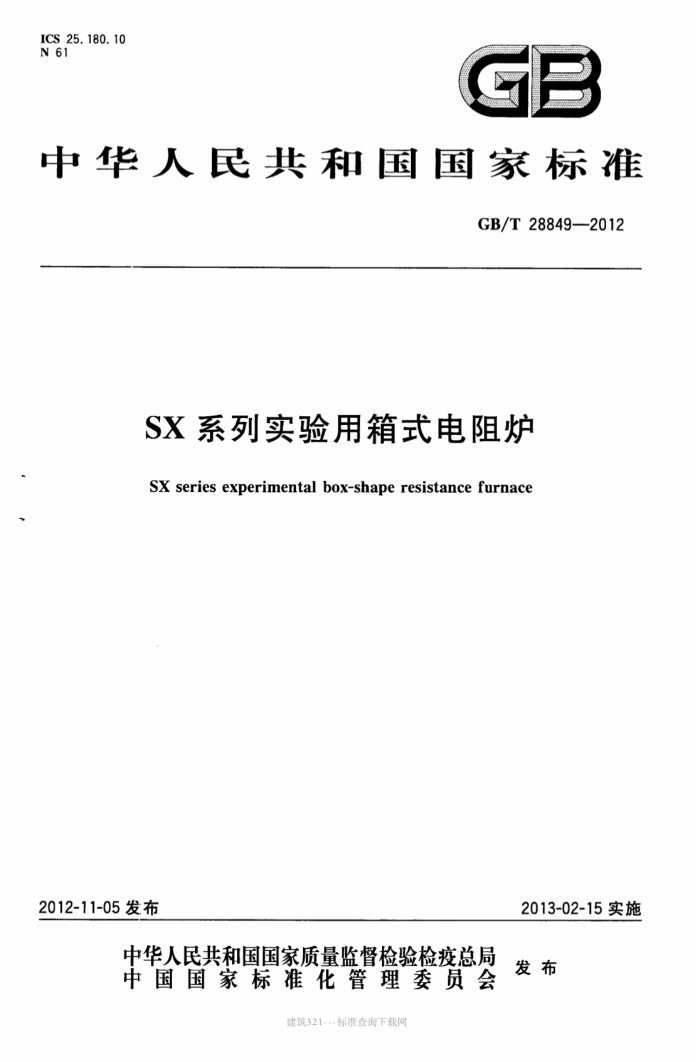

ICS 25.180.10 N61
GB
中华人民共和国国家标准
GB/T28849--2012
SX系列实验用箱式电阻炉
SX series experimental box-shape resistance furnace
2012-11-05发布
2013-02-15实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布
建筑321---标准查询网 GB/T28849—2012
目 次
前言 1 范围 2规范性引用文件 3 术语和定义
型号和主要参数· 4.1品种和规格.. 4.2型号 4.3 主要参数 5要求 5.1 通则 5.2 外观 5.3 加热元件制造质量 5.4 工作温度 5.5 表面温升 5.6 空炉升温时间 5.7 额定功率和空炉损失 5.8 绝缘电阻 5.9 绝缘耐压强度 6试验方法 6.1 外观检查 6.2 加热元件制造质量检查 6.3 工作温度试验 6.4 表面温升试验 6.5空炉升温时间试验·.· 6.6# 额定功率和空炉损失试验 6.7绝缘电阻试验 6.8 绝缘耐压强度试验· 7检验规则 7.1检验分类 7.2出厂检验 7.3型式检验 8标志、包装、运输和贮存 8.1标志- 8.2包装 8.3运输· 8.4 贮存·
4.
：
3
L3
14
.4
14
+
15 15 15
建筑321---标准查询网 GB/T28849—2012
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由中国机械工业联合会归口。 本标准负责起草单位：重庆市计量质量检测研究院。 本标准参加起草单位：重庆鑫邦电炉有限公司、上海意丰电炉有限公司、重庆松藻煤电有限责任
公司。
本标准主要起草人：张雯、高成、宣丁、陆永新、李平、任婷婷、黄嗣竣、张秋泉、莫洪波、钟正国。
建筑321---标准查询网 GB/T28849—2012
SX系列实验用箱式电阻炉
1范围
本标准规定了SX系列实验用箱式电阻炉的术语和定义、型号和主要参数、要求、试验方法、检验规则以及标志、包装、运输和贮存。
本标准适用于工作温度在100℃～1600℃的SX系列自然气氛和保护气氛实验用箱式电阻炉（以下简称箱式炉）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB5959.4--2008电热装置的安全第4部分：对电阻加热装置的特殊要求 GB/T10066.1一2004电热设备的试验方法第1部分：通用部分 GB/T10065.4一2004电热设备的试验方法第4部分：间接电阻炉 GB/T10067.1-2005电热装置基本技术条件第1部分：通用部分 GB/T10067.4一2005电热装置基本技术条件第4部分：间接电阻炉 JB/T8195.7—2007间接电阻炉第7部分：SX系列实验用箱式炉
3术语和定义
下列术语和定义适用于本文件。
3.1
炉温均匀度 furnace temperature uniformity 在试验温度下的热稳定状态时箱式炉工作区内的温度均匀程度。 ［GB/T10066.4—2004，定义3.15] 注1：以℃为单位。 注2：除非另有规定，炉温均匀度一般表示为：在规定的各个测温点上测得的温度真实值减去设定温度（即监控点上
所测得的温度）所得的最大差值（可正可负）。没有特别说明时，为空炉状态。
3.2
炉温稳定度 furnace temperature stability 在试验温度下的热稳定状态时箱式炉控温点温度的稳定程度。 ［[GB/T10066.4—2004定义3.16] 注：以亡为单位。
3.3
表面温升surface temperature rise 箱式炉在最高温度下的热稳定状态时，炉体外表面指定范围内任意点的温度与环境温度的差。 ［GB/T10066.4—2004，定义3.17] 注：以℃为单位。
1
建筑321---标准查询网 GB/T28849-2012
3.4
工作传感器working sensor 控温传感器sensor for temperature control 安装在炉膛内能准确反映炉膛温度，用于控制、指示和记录炉温的传感器。 ［GB/T10066.4—2004-定义3.24］
3.5
检测传感器 test sensor 安放在工作区测温架的规定位置上用于检测该点温度的传感器。 ［GB/T10066.4-2004定义3.25]
3.6
监控传感器monitoring sensor 炉温均匀度试验时，安装在控温传感器延伸方向处的工作区内，能准确反映工艺规定温度，并以此
为基准判定炉温均匀度的传感器。
［CB/T10066.4—2004.定义3.26]
3.7
炉膛尺寸dimensions of furnace chamber 箱式炉炉膛的宽、长和高。“宽”为炉口宽度，“长”为炉口内侧到炉膛后墙之间的净空距离，“高”为
炉口高度，不计炉口上部的拱形部分。
注1：本标准所指的炉膛尺寸是炉膛的标称尺寸注2：改写JB/T8195.7--2007，定义3.1。
3.8
保护气氛protective atmosphere 炉内用来保护炉料使之在加热时避免或减少氧化和脱碳的气氛。 LJB/T8195.7—2007，定义3.2J
-
3.9
冷态cold state 箱式炉电热装置的所有构件温度都处于环境温度时的一种热力学状态。 ［GB/T10066.1—2004.定义3.11
3.10
热态hot state 箱式炉构件处于它们的工作温度或稳态温度下，其炉料（如有的话）已达到稳态温度或想要的温度
分布的一种热力学状态。
［GB/T10066.1—2004，定义3.2] 3.11
热稳态 thermal steady state 输人箱式炉电热装置全部能量用于补偿其热损失的一种热力学状态。 ［GB/T10066.1-2004定义3.3] 注1：又称热稳定状态，是指箱式电阻炉达到吸，放热平衡的一种热力学状态，热稳定状态时炉膛内温度在某一范围
内波动。
注2：本标准中在以下各条款中提及的箱式电阻炉达到热稳定状态，是指对砖砌复合炉衬的箱式电阻炉达到设定点
温度3h后，其他类型的箱式电阻炉达到设定点温度2h后。
2
建筑321---标准查询网 GB/T28849—2012
4型号和主要参数
4.1品种和规格 4.1.1箱式炉按炉内气氛和最高工作温度分为多个品种，如表1所示。在企业产品标准中允许采用其他最高工作温度值。此时，品种代号中的数字（最高工作温度除以100后取整）应作相应改变。
表1品种
最高工作温度
品种代号 SX10 SX12 (SX13) SX14 SX16 SXQ10 SXQ12 SXQ14 SXQ16
气氛
c 1000 1200 1300 1400 1600 1000 1 200 1400 1600
自然气氛
保护气氛
注：加括号的品种代号，表示该品种为保留品种。
4.1.2 各个品种的箱式炉按工作尺寸分为多个规格。工作尺寸（宽×长×高）应符合以下规定：
a) 最小规格：60mmX120mm×40mm; b）其余规格：宽和高分别按40mm递增到300mm和200mm；长先按40mm递增到200mm，
以后按80mm递增到600mm。
4.1.3工作区在炉内的位置应在箱式炉产品说明书所附图样上标明。 4.1.4各箱式炉制造厂可按4.1.1和4.1.2规定的品种规格进行选择，并由此制定各自的箱式炉企业产品标准。 4.2型号
箱式炉的型号应按照JB/T8195.7—2007编制，其中的技术类别代号按JB/T8195.7—2007中7.4 确定。 4.3 主要参数
各个型号的箱式炉应分别列出以下各项： a) 电源电压，单位为V b) 电源類率，单位为Hz c) 电源相数； d) 额定功率，单位为kW； e) 加热元件接法（适用于三相箱式炉）： D 工作温度，单位为℃；
建筑321---标准查询网 GB/T28849-2012
5.3加热元件制造质量 5.3.1加热元件的发热部分应截面均匀，表面平整光滑，无明显裂纹和划伤。 5.3.2最高工作温度不超过1200℃的SX型箱式炉，其加热元件一般采用电热合金制成；1200℃以上者，用碳化硅、二硅化钼或具有相同或综合性能更好的材料。在选用SXQ型箱式炉的加热元件材料时应考虑气氛对材料的作用。 5.3.3对采用碳化硅等非金属加热元件的炉子，应配备多抽头变压器或其他调压装置，并应保证加热元件在整个使用期限内都能正常工作。 5.3.4加热元件的使用期限见表2，以其在额定电源电压或最高工作电压下的输人功率不小于其额定功率15%为限。
表2加热元件的使用期限
使用期限
品种代号
h ≥1 500
SX10.SXQ10 SX12,SXQ12
(SX13).SX14.SXQ14
≥750
SX16.SXQ16
注：加括号的品种代号，表示该品种为保留品种。
5.3.5加热元件的设计和在炉内的布置应符合加热和炉温均匀度的要求，并应避免与炉料接触的可能性。表面负荷应合理选择，使加热元件有足够长的使用寿命。加热元件应可靠固定，以免反复加热后因位移、变形而影响安全和炉温均匀度。 5.3.6金属加热元件引出棒的截面积至少为加热元件发热部分的3倍。 5.4工作温度 5.4.1通则 5.4.1.1除另有规定（见4.1)外，箱式炉的工作温度应在表3所列的范围内。 5.4.1.2在工作温度范围内，箱式炉应满足5.4.2炉温均匀度和5.4.3炉温稳定度的要求。 5.4.2炉温均匀度 5.4.2.1箱式炉的炉温均匀度不应超过表4规定的范围。 5.4.2.2最高工作温度不同于4.1所列的箱式炉，取最接近的品种的炉温均匀度的限值。
表3工作温度
工作温度 C 750~1000 950~1200 1150~1300
品种代号 SX10,SXQ10 SX12,SXQ12 (SX13)
5
