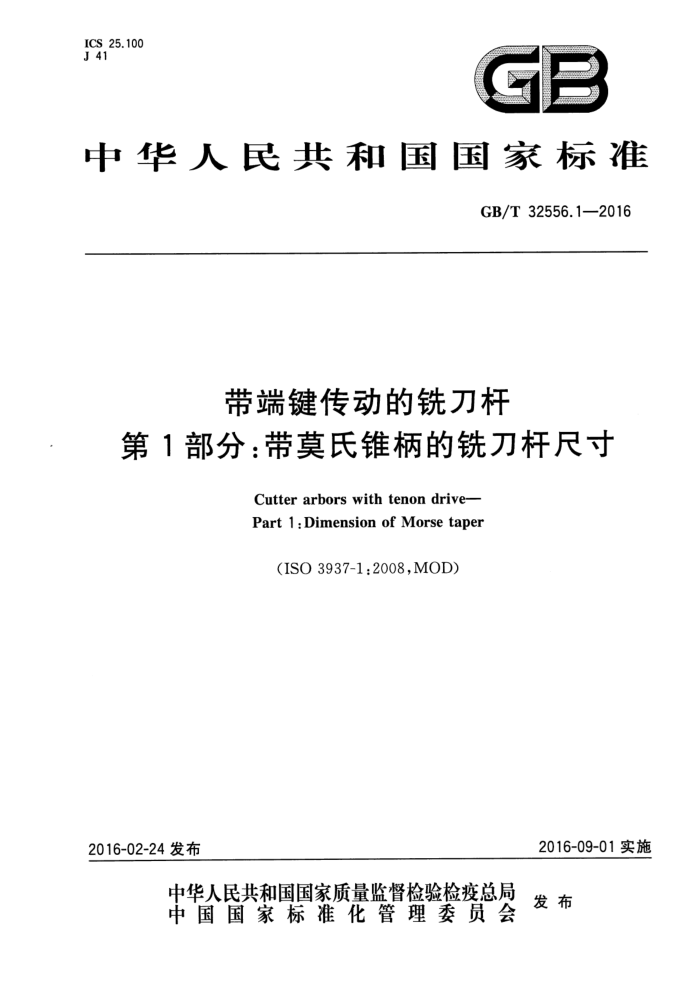

ICS 25.100 J 41
中华人民共和国国家标准
GB/T 32556.1—2016
带端键传动的铣刀杆
第1部分：带莫氏锥柄的铣刀杆尺寸
Cutter arbors with tenon drive- Part 1 : Dimension of Morse tapel
(ISO 3937-1 :2008,MOD)
2016-09-01实施
2016-02-24发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 中华人民共和国
国家标准带端键传动的铣刀杆
第1部分：带莫氏锥柄的铣刀杆尺寸
GB/T 32556.1--2016
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号(100029) 北京市西城区三里河北街16号(100045)
网址 www.spc.net.cn
总编室：（010)68533533 发行中心：（010)51780238
读者服务部：(010)68523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本 880×1230　1/16　印张 0.5 字数 ９千字 2016年3月第一版 2016年3月第一次印刷
米
书号：155066·1-53068定价　14.00元
如有印装差错 由本社发行中心调换
版权专有　侵权必究举报电话：(010)68510107 GB/T 32556.1—2016
前言
GB/T32556《带端键传动的铣刀杆》分为3个部分。
第1部分：带莫氏锥柄的铣刀杆尺寸；第2部分：带7：24锥柄的铣刀杆尺寸；第3部分：带法兰接触面的空心柄的铣刀杆尺寸。
本部分为GB/T32556的第1部分。 本部分按照 GB/T 1.1-2009给出的规则起草。 本部分使用重新起草法修改采用ISO3937-1:2008《带端键传动的铣刀杆第1部分：带莫氏锥柄
的铣刀杆尺寸》(英文版)。
本部分与ISO3937-1:2008相比有下列编辑性的修改和技术性差异，这些差异涉及的条款已通过在其外侧页边空白位置的垂直单线（丨)进行了标示：
“本国际标准”一词改为“本部分”； -用小数点“”代替作为小数点的逗号“，”；删除了国际标准的前言,增加了新的前言； -删除了国际标准的 PDF 的免责声明; 规范性引用文件中的国际标准用国家标准替代；机械制图按我国国家标准的规定；本部分3.1中，“mk"级改为“k"级；增加了标记示例；一增加了标志与包装。
本部分由中国机械工业联合会提出。 本部分由全国刀具标准化技术委员会（SAC/TC 91)归口。 本部分负责起草单位：成都工具研究所有限公司。 本部分主要起草人：刘玉玲。
I GB/T 32556.1-2016
带端键传动的铣刀杆
第1部分：带莫氏锥柄的铣刀杆尺寸
1范围
GB/T 32556的本部分规定了带端键传动的莫氏锥柄的铣刀杆型式和尺寸、材料与硬度、标记示例、标志和包装等基本要求。
本部分适用于带莫氏锥柄的铣刀杆。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 1184形状和位置公差　未注公差值(GB/T 1184—1996,ISO 2768-2:1989,EQV) GB/T 1443机床和工具柄用自夹圆锥(GB/T 1443—1996,ISO 296:1991,EQV) GB/T 1804 ：一般公差　未注公差的线性和角度尺寸的公差（GB/T 1804一2000,ISO 2768-1：
1989,EQV)
GB/T4133莫氏圆锥的强制传动型式及尺寸（GB/T4133—1984,ISO5413:1976,EQV) GB/T20329端键传动的铣刀和铣刀刀杆上刀座的互换尺寸（GB/T20329—-2006，ISO2780：
1986,IDT)
3尺寸
3.1一般规定
所有尺寸和公差均以毫米为单位，未注公差按GB/T 1804的“m"级和GB/T 1184的“k"级。 铣刀刀杆上刀座的互换尺寸符合GB/T20329。锁紧铣刀螺纹孔的尺寸按GB/T20329。莫氏圆
锥的尺寸分别按GB/T1443和GB/T 4133。 3.2带莫氏锥柄的铣刀杆
带莫氏锥柄的铣刀杆型式尺寸如图1所示，由表1给出。
I GB/T 32556.1—2016
参考文献
[1] GB/T 4249—2009 产品几何技术规范（GPS）：公差原则（ISO8015：1985，MOD) [2] GB/T25669.1—2010　镗铣类数控机床用工具系统第1部分：型号表示规则 [3] GB/T 25669.2—2010 镗铣类数控机床用工具系统第2部分：型式和尺寸
