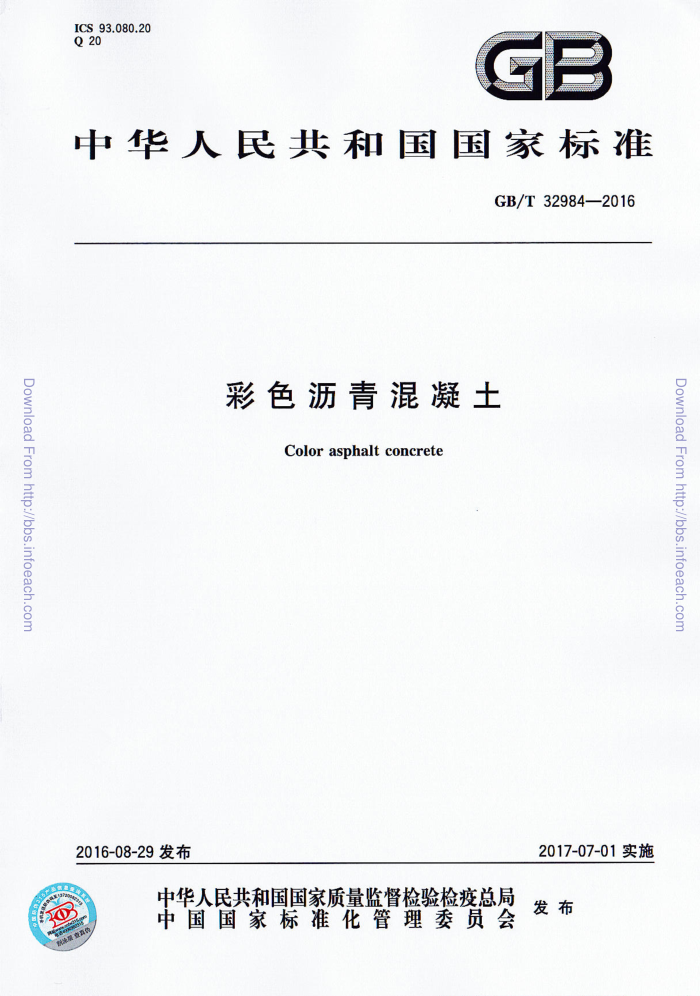

ICS 93.080.20 Q 20
GE
中华人民共和国国家标准
GB/T 32984—2016
Download From http://bbs.infoeach.com
Download From http://bbs.infoeach.com
彩色沥青混凝土
Color asphalt concrete
2017-07-01实施
2016-08-29发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T32984—2016
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由中华人民共和国住房和城乡建设部提出。 本标准由全国混凝土标准化技术委员会（SAC/TC458）归口。 本标准负责起草单位：深圳海川新材料科技有限公司、浙江国丰集团有限公司。 本标准参加起草单位：长安大学、哈尔滨工业大学、贵州省交通规划勘察设计研究院股份有限公司、
贵州蓝图新材料股份有限公司、云南阳光道桥股份有限公司、深圳市路桥建设集团有限公司、长沙理工大学、广东省道路工程新材料工程技术研究开发中心、安徽省交通规划设计研究总院股份有限公司、长春市市政工程设计研究院、上海启鹏工程材料科技有限公司。
本标准主要起草人：何唯平、徐世国、郝培文、吴思刚、张健、李明、沈建良、张兵兵、杜镔、吴毅、苟家正、 张起森、王媛、董江峰、陈修和、俞文灿、李建国、李太河。
Download From http://bbs.infoeach.com
Download From http://bbs.infoeach.com GB/T32984—2016
彩色沥青混凝土
1范围
本标准规定了道路沥青路面用彩色沥青混凝土的术语和定义、材料、要求、试验方法、检验规则和运输。
本标准适用于各等级公路、城镇道路、公园道路、停车场、广场、运动场、景观道路等彩色沥青混凝土。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
Download
Download
GB/T1864颜料颜色的比较 GB/T5211.1颜料水溶物测定冷萃取法 GB/T5211.3颜料105℃挥发物的测定 GB/T 5211.15 颜料和体质颜料通用试验方法第15部分：吸油量的测定 GB/T 5211.18 颜料和体质颜料通用试验方法第18部分：筛余物的测定水法（手工操作） GB/T5211.19着色颜料的相对着色力和冲淡色的测定目视比较法 GB/T 9761 色漆和清漆色漆的目视比色 CJJ/T218—2014城市道路彩色沥青混凝土路面技术规程 JTG E20 公路工程沥青及沥青混合料试验规程 JTG F40 公路沥青路面施工技术规范
1 From http://bbs.infoeach.com
From http://bbs.infoeach.com
3术语和定义
下列术语和定义适用于本文件。
3.1
彩色沥青结合料colorasphaltbinder 由石油化工产品加工而成具有道路石油沥青性质的可着色的浅色黏结材料。
3.2
改性彩色沥青结合料modifiedcolorasphaltbinder 由石油化工产品加工而成具有聚合物改性沥青性质的可着色的浅色黏结材料。
3.3
着色剂pigment 用于彩色沥青混凝土的专用颜料。
3.4
彩色沥青混凝土colorasphaltconcrete 用改性或非改性彩色沥青结合料作为黏结材料，与矿质集料和着色剂按一定比例经加热、搅拌而成
的产品。 GB/T32984—2016
3.5
水溶物hydrotrope 颜料中可溶于水的物质，一般指一些可溶性盐类
3.6
色力tintingstrength 在规定试验条件下，有色颜料给白色颜料以着色的能力。
3.7
吸油量 oil absorption capacity 在规定试验条件下，使一定质量的颜料形成均匀团块所需的最少精制亚麻仁油量。
3.8
颜色等级colorgrade 彩色沥青结合料溶于特定比例溶剂以后,与标准铁钻比色计对比相似的级别。
4 材料
Download From http://bbs.infoeach.com
Download From http://bbs.infoeach.com
4.1 彩色沥青结合料 4.1.1 彩色沥青混凝土使用的彩色沥青结合料性能指标应符合表1的要求
彩色沥青结 合料性能指标
技术 要求 70 60- 80 40~60
位
n
50 号
针入度(25
mm
软化点 (环球法)
机动车# 其他
55 ≥46 >3
≥60 ≥49 ≥20 ≥80 ≥250
延度
cm
其他(15 ℃)
00
点度（15
C g'cm-s
≥240 实测记录 ≥180 ≥160 <3 17 ≤±1.5 ≥55 ≥6 ≥15 无明显变化
≥>2:
机动车道其他
≥200 ≥180
60℃动力黏度
Pa.s
≥140
135C运动黏度颜色等级（铁钻比色法）
Pa·s 档 % %
质量变化残留针人度比
TFOT(或 RTFOT) 后残留物
机动车道(10℃) 其他(15 ℃) 颜色
≥8 ≥20
≥4 ≥10
残留延度
cm
4.1.2 彩色沥青混凝土使用的改性彩色沥青结合料性能指标应符合表2的要求。
2 GB/T32984—2016
表2改性彩色沥青结合料性能指标
技术要求 IC
单 位 0.1 mm 80~100 60~80 40~60
指标
I-B
I-D
针人度(25 ℃,100 g,5 s)
>58 ≥40
≥60 ≥30 ≥230 ≤3 ≤17 ≤±1.8 ≥60 ≥20 无明显变化
≥63 ≥20
c cm c Pa*s 档 % % cm
软化点（环球法）延度(5 ℃,5 cm/min)
闪点 135℃运动黏度颜色等级（铁钴比色法）
质量变化残留针人度比残留延度(5℃)
TFOT或 RTFOT) 后残留物
≥55 ≥25
≥65 ≥15
Download From http://bbs.infoeach.com
Download From http://bbs.infoeach.com
颜色
4.2 着色剂
着色剂性能指标应符合表3的要求。
表3着色剂性能指标
单位 % % 一 % %
技术要求 ≤1.0 ≤1.5 98~102 ≤22 ≤0.1
指标水溶物含量 105℃挥发物
着色力吸油量
筛余物含量（0.045mm筛孔）
4.3矿质材料 4.3.1粗集料
粗集料宜采用浅色集料或与路面颜色接近的同色集料，其性能指标应符合JTGF40的要求。 4.3.2 细集料
细集料宜采用浅色集料或与路面颜色接近的同色集料，其性能指标应符合JTGF40的要求。 4.3.3填料
着色剂和矿粉作为填料使用，矿粉性能指标应符合JTGF40的要求。
