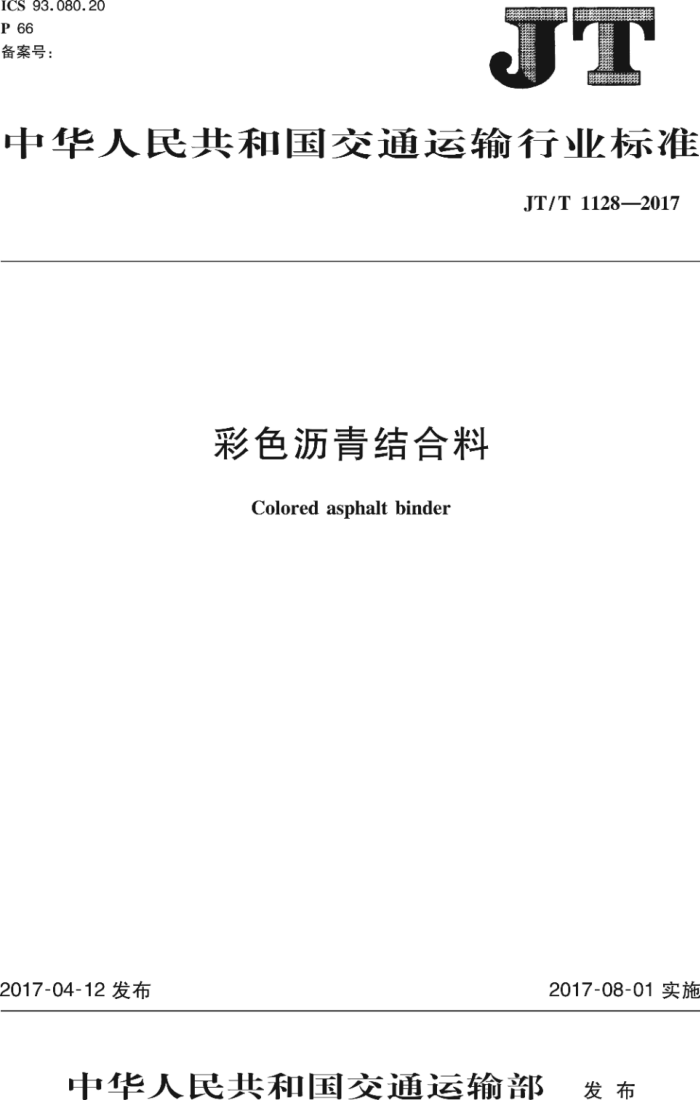

ICS 93.080.20 P 66 备案号：
中华人民共和国交通运输行业标准
JT/T 1128—2017
彩色沥青结合料
Colored asphalt binder
2017-04-12发布
2017-08-01实施
中华人民共和国交通运输部 发布 JT/T 1128—2017
目 次
前言
范围规范性引用文件术语和定义分类技术要求试验方法
1
2
2
4
5
6
7 检验规则 8 标志、包装、运输和储存附录A（规范性附录） 彩色沥青混合料的技术要求
+ JT/T 1128—2017
前言
本标准按照GB/T1.12009给出的规则起草。 本标准由全国交通工程设施（公路）标准化技术委员会（SAC/TC223）提出并归口。 本标准起草单位：交通运输部公路科学研究院、同济大学、北京航空航天大学、黑龙江省高速公路管
理局、上海道柯特沥青科技有限公司、北京市政路桥建材集团有限公司、北京路新大成景观建筑工程有限公司、北京同华道路养护有限责任公司、北京中天路业科技有限公司、张家口学院
本标准主要起草人：李廷刚、朱兴一、李峰、石小培、胡开智、李小军、李青林、林忠、成登忠、石红星侯新学、李啸华、徐开宇、董月振、曾蔚。
Ⅱ JT/T 1128—2017
彩色沥青结合料
1范围
本标准规定了彩色沥青结合料的分类、技术要求、试验方法、检验规则，以及标志、包装、运输和储存要求。
本标准适用于彩色沥青路面用结合料的生产、检验和使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
包装储运图示标志
GB/T 191 GB/T 1722 清漆、清油及稀释剂颜色测定法 GB/T 4892 硬质直方体运输包装尺寸系列 JTG E20
公路工程沥青及沥青混合料试验规程
3术语和定义
下列术语和定义适用于本文件。
3.1
彩色沥青结合料coloredasphaltbinder 以高分子弹性体材料为主成分的浅色树脂与色母粒的混合黏结剂，
4分类
4.1彩色沥青结合料按其性能指标可分为普通彩色沥青结合料和改性彩色沥青结合料。 4.2彩色沥青结合料按颜色可分为红、绿、黄、灰等。
5技术要求
5.1普通彩色沥青结合料的技术要求应符合表1的规定.拌和后形成的普通彩色沥青混合料的技术要求应符合附录A.1的规定。
表1普通彩色沥青结合料的技术要求
技术要求
指 标针入度 15℃延度软化点
单 位 0. 1mm cm °℃
50号 40 ~ 60 ≥80 ≥49
70号 60 ~ 80 ≥100 ≥46
90号 80 ~100 ≥100 ≥45
1 JT/T 1128—2017
表1(续)
技术要求
指 标闪点 60℃动力黏度
单 位
50 号 ≥230 ≥200 ± 2.0 ≥63 ≥10 ±5
70号 ≥230 ≥180 ±2.0 ≥61 ≥15 ±5 无明显变化
90号 ≥230 ≥160 ±2.0 ≥57 ≥20 ±5
℃ Pa · s % % cm ℃
质量变化针入度比 15℃延度软化点差颜色
薄膜烘箱试验 (163℃,5h)
5.2改性彩色沥青结合料的技术要求应符合表2的规定.拌和后形成的改性彩色沥青混合料的技术要求应符合附录A.2的规定。
表2 改性彩色沥青结合料的技术要求
技术要求
指 标
单 位 0. 1mm
I 60 ~ 80 ≥30 ≥55 ≥230 ≤3 ±2.0 ≥60 ±5 无明显变化
ⅢI 80 ~100 ≥40 ≥50 ≥230 3 ±2.0 ≥55
I 40 ~ 60 ≥20 ≥60 ≥230 《3 ±2.0 ≥65 ±5
针入度 5℃延度软化点闪点
cm ℃ ℃ Pa · s % % ℃
135℃旋转黏度
质量变化针入度比软化点差颜色
薄膜烘箱试验 (163℃,5h)
±5
注：改性彩色沥青结合料按针入度分为I、Ⅱ和Ⅲ三类。
试验方法
6
6.1针入度
按照JTGE20中的T0604沥青针人度试验进行。
6.2延度
按照JTGE20中的T0605沥青延度试验进行。
6.3软化点
按照JTGE20中的T0606沥青软化点试验进行。
2
